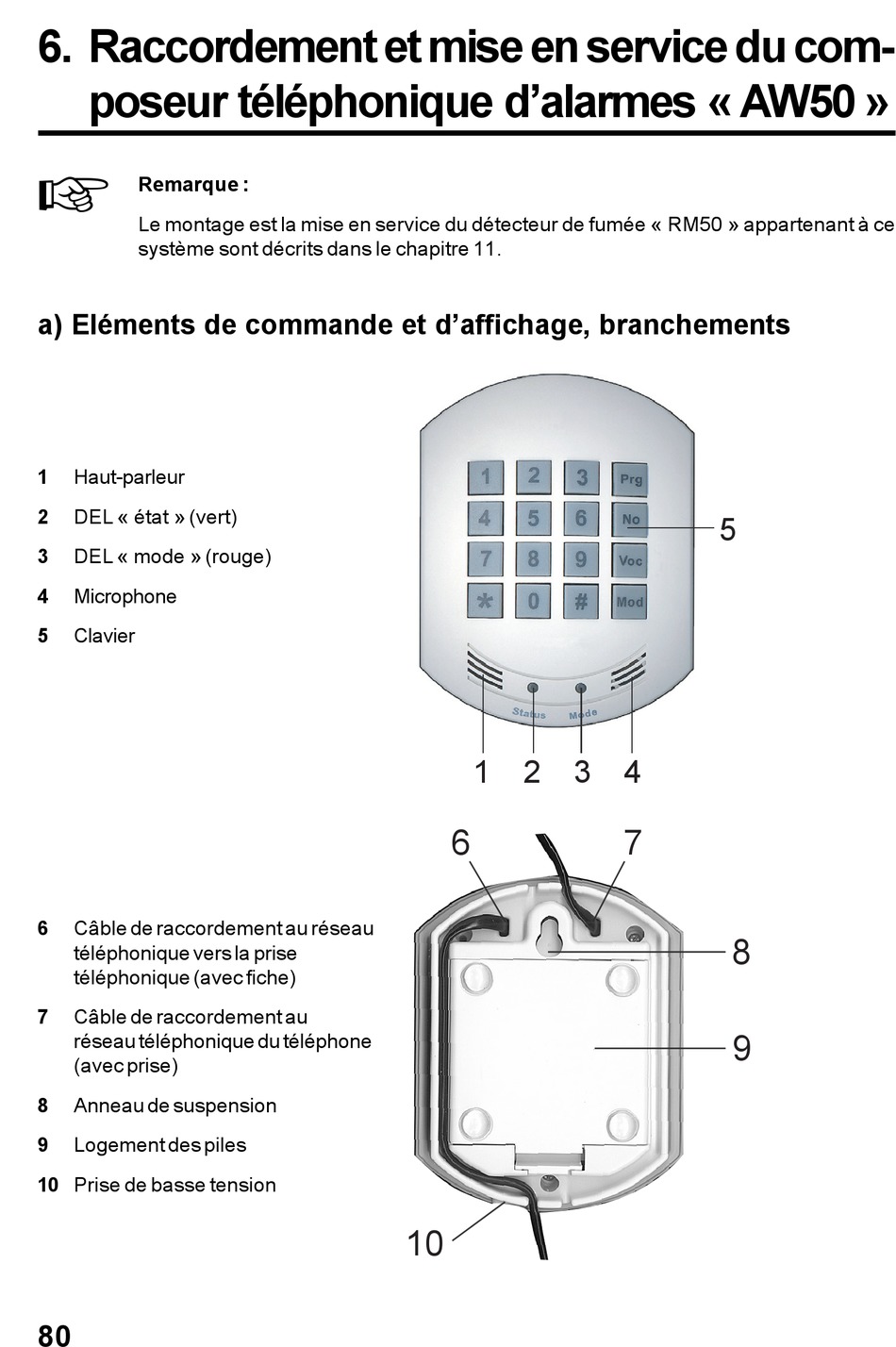

6. Raccordement et mise en service du com-
poseur téléphonique d'alarmes « AW50 »

Remarque :
Le montage est la mise en service du détecteur de fumée « RM50 » appartenant à ce
système sont décrits dans le chapitre 11.
a) Eléments de commande et d'affichage, branchements
1 Haut-parleur
2 DEL « état » (vert)
3 DEL « mode » (rouge)
4 Microphone
5 Clavier
6 Câble de raccordement au réseau
téléphonique vers la prise
téléphonique (avec fiche)
7 Câble de raccordement au
réseau téléphonique du téléphone
(avec prise)
8 Anneau de suspension
9 Logement des piles
10 Prise de basse tension
80
1 2 3 4
6
10
5
7
8
9
