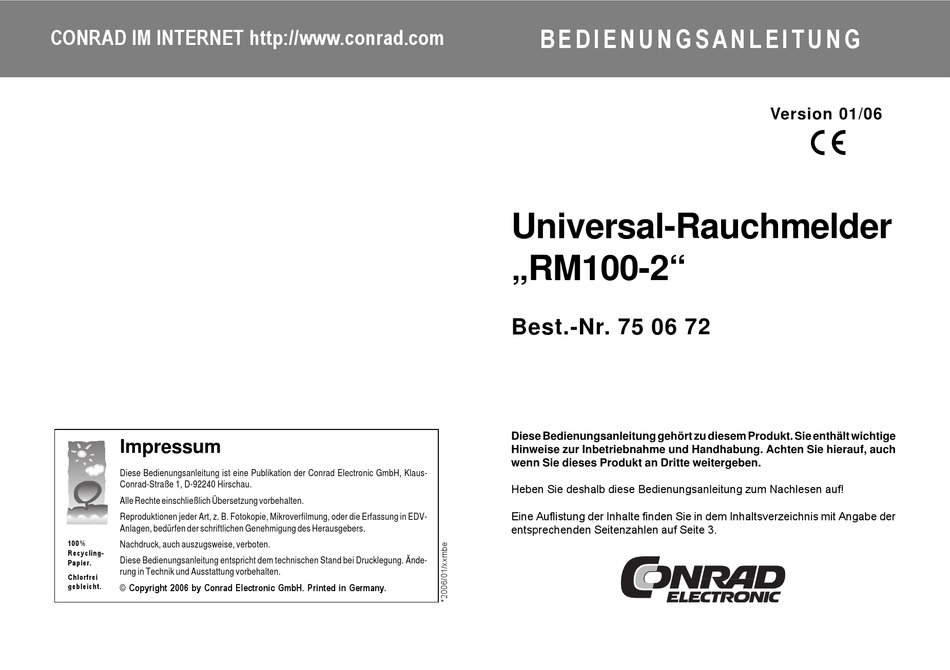

B E D I E N U N G S A N L E I T U N G
Universal-Rauchmelder
„RM100-2"
Best.-Nr. 75 06 72
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der
entsprechenden Seitenzahlen auf Seite 3.
Version 01/06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Conrad Electronic 75 06 72

Inhaltszusammenfassung für Conrad Electronic 75 06 72

  • Seite 1 Impressum Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH, Klaus- Conrad-Straße 1, D-92240 Hirschau. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Alle Rechte einschließlich Übersetzung vorbehalten.

  • Seite 2: Einführung

    Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsan-...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Bestimmungsgemäße Verwendung ............ 4 2. Lieferumfang ..................5 3. Symbol-Erklärung ................5 4. Sicherheitshinweise ................6 a) Allgemein ..................6 b) Batterie- und Akkuhinweise ............7 5. Wahl des Montageorts ................. 8 6. Montage, Batterien einlegen .............. 11 a) Montage ..................

  • Seite 4: Bestimmungsgemäße Verwendung

    1. Bestimmungsgemäße Verwendung Der Rauchmelder „RM100“ registriert Rauchentwicklung (Schwelbrände und offene Brände mit Rauchentwicklung). Ab einer bestimmten Rauchkonzentration aktiviert der Rauchmelder den eingebauten Signalgeber. Zusätzlich wird eine rote Warn-LED aktiviert und eine weiße LED zur Notbeleuchtung. Der Rauchalarm kann über eine Kabelverbindung zwischen mehreren Rauch- meldern der RM100-Baureihe weitergegeben werden.

  • Seite 5: Lieferumfang

    2. Lieferumfang • Rauchmelder „RM100-2“ • Bedienungsanleitung 3. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wich- tige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

  • Seite 6: Sicherheitshinweise

    4. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsan- leitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In sol- chen Fällen erlischt jeder Garantieanspruch.

  • Seite 7: B) Batterie- Und Akkuhinweise

    b) Batterien und Akkus  Der Betrieb des Rauchmelders mit Akkus sollte unterbleiben. Durch die geringere Spannung (Akku = 1.2V, Batterie = 1.5V) erkennt der Rauchmelder möglicherweise auch bei voll gelade- nen Akkus eine „leere Batterie“. Er gibt dann alle 48 Sekunden einen kurzen Alarmton ab, die rote Leuchtdiode blinkt alle 48 Sekunden dreimal auf.

  • Seite 8: Wahl Des Montageorts

    5. Wahl des Montageorts • Grundsätzlich empfiehlt es sich, mehrere Rauchmelder im Gebäude bzw. in der Wohnung zu installieren. Auf jeden Fall sollte bei mehrstöckigen Gebäuden ein Rauchmelder je Etage installiert sein. Nur so ist eine rechtzeitige und damit effektive Warnung bei einem beginnenden Brand möglich.
  • Seite 9 Die Anbringung im Raum sollte stets in Deckenmitte erfolgen.  Bei Montage in einem spitz zulaufenden Dachraum darf der Rauchmelder nicht am obersten Punkt des Dachraums ange- bracht werden, da hier kaum eine Luftbewegung stattfindet. Ideal wäre eine Montage an einem Dachbalken oder einem Ausleger. Nahe den Wänden und besonders in den Raumecken sowie bei spitzwink- ligen Decken entsteht ein Luftstau,...
  • Seite 10 Ob der Anbringungsort akustisch günstig gewählt ist, lässt sich ausprobieren, indem ein Testalarm (siehe Installation) ausgelöst wird, während sich eine wirklich schlafende Person im Schlafraum aufhält. Der Rauchmelder muss wecken! Er darf nicht nur gerade so zu hören sein! Bei folgenden Räumen und Orten kann die Installation des Rauch- melders problematisch sein: •...

  • Seite 11: Montage, Batterien Einlegen

    6. Montage, Batterien einlegen a) Montage Beachten Sie unbedingt die Hinweise zur Montage des Rauch- melders in Kapitel 5 ab Seite 8. • Nehmen Sie die Oberschale des Rauchmelders ab, indem Sie Ober- und Unterschale vorsichtig gegeneinander (entgegen den Uhrzeigersinn) ver- drehen (eine feste Verriegelung von Ober-/Unterschale ist nur möglich bei eingelegten Batterien!).

  • Seite 12: Batterien Einlegen

    b) Batterien einlegen • Legen Sie drei neue Mignon-Batterien (AA) polungsrichtig in die drei Batteriehalterungen ein. In den Batteriefächern ist eine entsprechende Abbildung; beachten Sie auch Bild 5. Bild 5 • Nach dem Einlegen der Batterien blinkt die rote Kontrollleuchte/LED ca. alle 48 Sekunden einmal auf und signalisiert so die Betriebsbereitschaft des Rauchmelders.

  • Seite 13: Inbetriebnahme Und Bedienung

    7. Inbetriebnahme und Bedienung a) Funktionstest bei Erstinbetriebnahme Nach der Montage des Rauchmelders sollte eine Funktionskontrolle durchge- führt werden. Öffnung für akustischen Signalgeber Prüftaste mit LED-Anzeige optischer Signalgeber (Notbeleuchtung), leuchtet zusammen mit dem akustischen Signal auf Bild 6 • Blasen Sie z.B. Tabakrauch auf den Rauchmelder. Nachdem der Rauch in die Rauchkammer innen im Rauchmelder eingedrungen ist, wird Alarm ausgelöst, solange sich Rauch in der Rauchkammer des Rauchmelders befindet.

  • Seite 14: Periodische Überprüfung Und Fehleranzeige

    • Durch Drücken der Prüftaste für ca. 2 Sekunden (Taste bis zum Druckpunkt betätigen) wird der akustische Alarm für ca. 10 Minuten abgeschaltet, solange sich noch Rauch in der Rauchkammer befindet (LED blinkt weiter). Befindet sich kein Rauch mehr in der Rauchkammer, wird durch Drücken der Prüftaste der Alarm komplett beendet.

  • Seite 15: Verbinden Mehrerer Rauchmelder

    8. Verbinden mehrerer Rauchmelder Wenn Sie mehrere Rauchmelder des „RM100“-Typs montieren, so können diese mit einem zweipoligen Kabel miteinander verbunden werden. Dadurch kann der Alarm eines Rauchmelders über größere Entfernungen weitergegeben werden (etwa aus Nebengebäuden, Garagen usw.). Auch eine Anbindung an die Funk-Rauchmelder der „RM100“-Reihe ist damit möglich. Beispiel: Raum für überschüssige...
  • Seite 16 Als Verbindungsleitung ist eine verdrillte, zweiadrige Leitung einsetzbar (z. B. der Kabeltyp J-Y(ST)Y2 x 2 x 0,6mm oder eine ähnliche starre Installations- leitung). Im Idealfall ist eine Kabellänge von bis zu 400m möglich. Insgesamt lassen sich bis zu 40 Rauchmelder des „RM100“-Typs über Kabel miteinander verbinden.
  • Seite 17 • Drücken Sie den Verriegelungsstift in die Kabelklemme ein, so dass die Kabel in der Kabelklemme fixiert sind. • Montieren Sie ggf. die Modulabdeckung. • Legen Sie drei Mignon-Batterien (AA) polungsrichtig ein. • Setzen Sie den Rauchmelder auf die Unterschale auf und verriegeln Sie die beiden Gehäuseteile.

  • Seite 18: Batteriewechsel

    9. Batteriewechsel Bei herkömmlichen Geräten bemerkt man leere Batterien meist nur, weil das Gerät nicht mehr funktioniert (z.B. bei einem Radio oder einer Fernbedienung).  Dies kann jedoch bei einem so wichtigen Gerät wie einem Rauchmelder fatale Folgen haben! Deshalb gibt der Rauchmelder ab einem bestimmten Batteriezustand einen kurzen Alarmton ab (ca.

  • Seite 19: Fluchtplan

    10. Fluchtplan So übervorsichtig dies vielleicht im ersten Moment klingen mag: Erstellen Sie für jeden Raum Ihres Hauses oder Wohnung einen Fluchtplan. Dieser soll folgendes beinhalten: • Schnellster und sicherster Weg nach draussen • Aufbewahrungsort von Schlüsseln, um z.B. verschlossene Kellertüren, Terassentüren, Fenster usw.
  • Seite 20  Im Falle eines Brandes ist es für solche Überlegungen zu spät. Obwohl ein Wohnungsbrand in Europa relativ unwahrscheinlich ist, gibt es viele Auslöser, z.B. defekte Elektrogeräte, laienhafte Elektroinstallationen, aber auch zündelnde Kinder oder verges- sene Duftkerzen. Gerade die moderne Fertigbauweise mit vielen Holzelementen ist für einen Brand anfälliger als herkömmliche Steinbauweise.

  • Seite 21: Wartung Und Reinigung

    11. Wartung und Reinigung Das Produkt ist für Sie bis auf einen evtl. erforderlichen Batteriewechsel wartungsfrei. Lassen Sie eine Reparatur von einer Fachkraft/Fachwerkstatt durchführen. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch (bzw. einem langhaarigen Pinsel & einem Staubsauger). Für die Entfernung von stärkeren Verschmutzungen könnte das Tuch leicht mit lauwarmen Wasser angefeuchtet werden.

  • Seite 22: Technische Daten

    13. Technische Daten Spannungsversorgung: ......3 * Mignon-Batterie (AA) Schutzart: ........... IP 30 Umgebungstemperatur: ......0°C bis +50°C Lagertemperatur: ........-25°C bis +70°C Relative Luftfeuchte: ........5% bis 93%, nicht kondensierend Interner Signalgeber: ......... >85dB(A)/3m Abmessungen (Ø * H): ......120mm * 44mm Max.

  • Seite 23: Anhang A: Signalausgabe Des Rauchmelders

    14. Anhang A: Signalausgabe des Rauchmelders Betriebszustand optisch/rote LED akustisch/Signalton/ weiße LED-Leuchte blinkt alle 48 Sek. – Normalbetrieb 10 * blinken kurzer Signalton Funktionstest ok blinkt – Funktionstest im Sekundentakt gestört blinkt 3 kurze Töne Rauchalarm lokal im Sekundentakt alle 4 Sekunden, weisse LED-Leuchte ist aktiviert blinkt...
