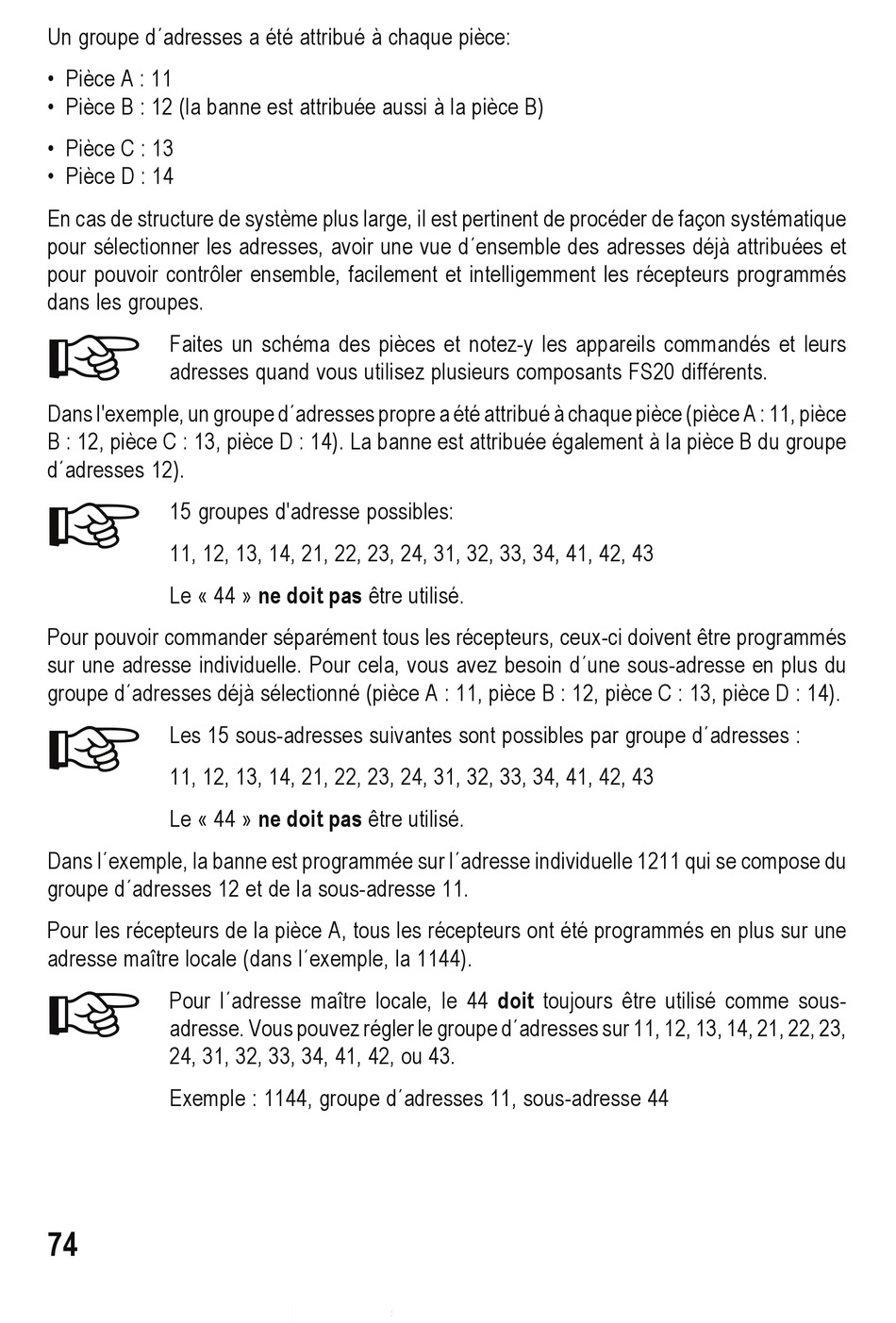

Conrad FS20 SN Bedienungsanleitung Seite 74

Un groupe d´adresses a été attribué à chaque pièce:
• Pièce A : 11
• Pièce B : 12 (la banne est attribuée aussi à la pièce B)
• Pièce C : 13
• Pièce D : 14
En cas de structure de système plus large, il est pertinent de procéder de façon systématique
pour sélectionner les adresses, avoir une vue d´ensemble des adresses déjà attribuées et
pour pouvoir contrôler ensemble, facilement et intelligemment les récepteurs programmés
dans les groupes.

Faites un schéma des pièces et notez-y les appareils commandés et leurs
adresses quand vous utilisez plusieurs composants FS20 différents.
Dans l'exemple, un groupe d´adresses propre a été attribué à chaque pièce (pièce A : 11, pièce
B : 12, pièce C : 13, pièce D : 14). La banne est attribuée également à la pièce B du groupe
d´adresses 12).

15 groupes d'adresse possibles:
11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43
Le « 44 » ne doit pas être utilisé.
Pour pouvoir commander séparément tous les récepteurs, ceux-ci doivent être programmés
sur une adresse individuelle. Pour cela, vous avez besoin d´une sous-adresse en plus du
groupe d´adresses déjà sélectionné (pièce A : 11, pièce B : 12, pièce C : 13, pièce D : 14).

Les 15 sous-adresses suivantes sont possibles par groupe d´adresses :
11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43
Le « 44 » ne doit pas être utilisé.
Dans l´exemple, la banne est programmée sur l´adresse individuelle 1211 qui se compose du
groupe d´adresses 12 et de la sous-adresse 11.
Pour les récepteurs de la pièce A, tous les récepteurs ont été programmés en plus sur une
adresse maître locale (dans l´exemple, la 1144).

Pour l´adresse maître locale, le 44 doit toujours être utilisé comme sous-
adresse. Vous pouvez régler le groupe d´adresses sur 11, 12, 13, 14, 21, 22, 23,
24, 31, 32, 33, 34, 41, 42, ou 43.
Exemple : 1144, groupe d´adresses 11, sous-adresse 44
74
