Conrad ATX-PS01 Bedienungsanleitung

ATX Netzteil-Controller
ATX-PS01
Best.-Nr. 99 84 93
Bestimmungsgemäße Verwendung
Das Produkt dient zum separaten Einschalten eines ATX-Netzteils, ohne es mit der Hauptplatine zu
verbinden.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch! Für Folgeschäden und bei Sach- und Personenschäden,
die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise
verursacht werden, übernehmen wir keine Haftung!
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Geräts nicht gestattet.
• Der Controller darf keinem starken mechanischen Druck ausgesetzt werden.
• Der Controller darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder
Feuchtigkeit ausgesetzt sein.
• Der Controller ist kein Spielzeug und sollte von Kindern und Haustieren ferngehalten werden!
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt
durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden
Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.

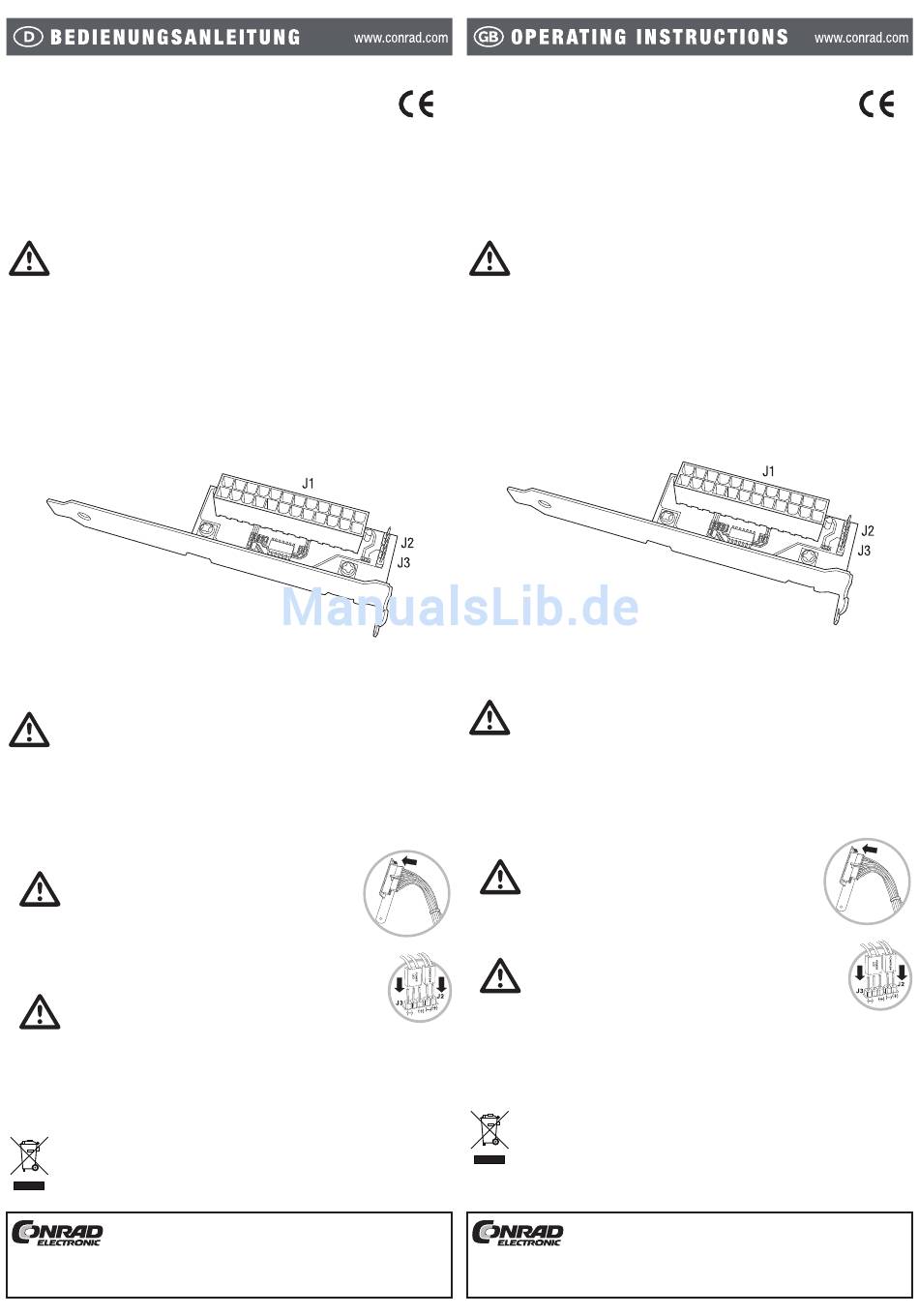

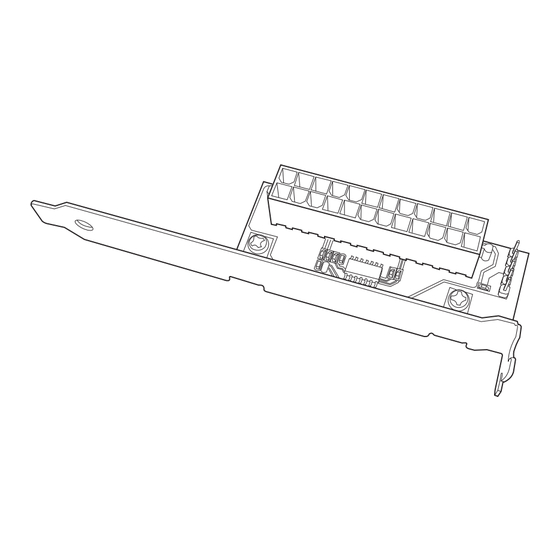

Anschlusselemente
J1: ATX-Netzanschluss. Dieser Anschluss ist für den ATX-Netzanschlussstecker vorgesehen.
J2: 2-Pin-Anschluss. Dieser Anschluss ist für den Ein-/Ausschalter vorgesehen.
J3: 3-Pin-Anschluss. Dieser Anschluss ist für die LED zur Betriebsanzeige vorgesehen.
Anschluss
Fahren Sie das Betriebssystem herunter und schalten Sie anschließend den Computer
mit dem auf der Rückseite des Netzteils angebrachten Power-Schalter aus, bevor Sie
irgendwelche Hardware installieren. Dies gilt nicht für Plug-and-Play-Komponenten. Den
Computer mit dem Ein-/Ausschalter auszuschalten, ist nicht ausreichend.
Achten Sie darauf, dass Ihr Körper und Ihre Kleidung während der Installation frei von statischer
Ladung (ESD) sind. ESD kann Ihren Computer oder Hardware-Komponenten beschädigen
oder zerstören. Falls Sie unerfahren mit der Installation von Hardware-Komponenten sind,
lassen Sie diese von einem Fachmann oder einer Fachwerkstatt durchführen.
1. Schalten Sie den Computer mit dem Power-Schalter auf der Rückseite des Netzteils aus. Trennen Sie das
Netzkabel und alle Komponenten, wie Tastatur, Maus und Drucker.
2. Entfernen Sie die Abdeckung vom Computergehäuse.
3. Verbinden Sie den Stecker des ATX-Netzteils mit dem ATX-Netzanschluss (24-Pin
EATXPWR), J1, des Controllers.
Der Netzanschluss ist so beschaffen, dass er nur in einer Richtung
angeschlossen werden kann..
4. Verbinden Sie das Ein-/Ausschaltkabel mit dem 2-Pin-Anschluss, J2, des
Controllers.
5. Verbinden Sie das Power-LED-Kabel mit dem 3-Pin-Anschluss, J3, des
Controllers.
Beachten Sie die korrekte Polarität, wenn Sie die Kabel mit dem
Controller verbinden ("+" = positiv, "–" = negativ).
6. Wählen Sie einen freien PCI-Steckplatz (prüfen Sie dazu die Bedienungsanleitung der Hauptplatine).
Entfernen Sie die Metallblende des Steckplatzes.
7. Stecken Sie den Controller in den freien PCI-Steckplatz und fixieren Sie ihn mit einer Schraube (nicht
beinhaltet).
8. Testen Sie den Ein-/Ausschalter und die LED zur Betriebsanzeige auf richtige Funktionalität.
Entsorgung
Entsorgung von Elektrik- und Elektronikaltgeräten
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyceln, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an
einer Sammelstelle für Elektronikschrott abgegeben werden muß, um es durch Recycling einer
bestmöglichen Rohstoffwiederverwertung zuzuführen.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad- Straße 1, D-92240 Hirschau (www.conrad.com).
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2007 by Conrad Electronic SE. 2007/01/RC.
ATX power supply controller
Version 01/07 Version 01/07
ATX-PS01
Item no. 99 84 93
Intended use
The product is intended to switch on an ATX power supply independently without connecting it to
motherboard.
Safety instructions
We do not assume liability for resulting damages to property or personal injury if the
product has been abused in any way or damaged by improper use or failure to observe
these operating instructions. The warrantee will then expire!
An exclamation mark in a triangle indicates important information in the operating
instructions. Carefully read the whole operating instructions before operating the device,
otherwise there is risk of danger.
• Unauthorised conversion and/or modification of the device are inadmissible because of safety and
approval reasons (CE).
• The controller must not be subjected to heavy mechanical stress.
• The controller must not be exposed it to extreme temperatures, direct sunlight, intense vibration or
dampness.
• This controller is not a toy and should be kept out of reach of children and pets!
• Servicing, adjustment or repair works must only be carried out by a specialist/ specialist workshop.
• If any questions arise that are not answered in this operating instruction, please contact our Technical
Advisory Service or other experts.
Connecting elements
J1: ATX power connector. This connector is for ATX power supply plug.
J2: 2-pin connector. This connector is for the on/off button.
J3: 3-pin connector. This connector is for power LED.
Operation
Before starting any hardware installation of computer, except with plug-and-play
peripherals, shut down the computer and then switch off the computer through the power
switch on the back of the power supply. Switching off the computer by on/off switch is
not sufficient.
Ground yourself to remove electrical static discharge (ESD) fro your body and clothes
during installation. ESD can damage or destroy your computer or hardware components.
If you are unfamiliar with computer hardware installation, please arrange an installation
by specialist or by appropriate specialist workshop.
1. Switch off the computer through the power switch on the back of the power supply. Detach the power
cord and all the peripherals, such as keyboard, mouse and printer.
2. Remove the computer case from the computer
3. Connect the ATX power supply plug to the ATX power connector (24-pin EATXPWR),
J1, of the controller.
The power connector is designed to fit in one direction only.
4. Connect the on/off switch cable to the 2-pin connector, J2, of the controller.
5. Connect the power LED cable to the 3-pin connector, J3, of the controller.
Observe the correct polarity ("+" = positive, "–" = negative) when
connecting the connecters to the controller.
6. Locate an unused PCI slot (refer to the operating manual of the motherboard). Remove the blank bracket
of the slot.
7. Insert the controller into the open PCI slot and affix it by screw, not included.
8. Test the power switch and power indicator LED if they are working properly.
Disposal
Dispose of waste electrical and electronic equipment
In order to preserve, protect and improve the quality of environment, protect human health and
utilise natural resources prudently and rationally, the user should return unserviceable product
to relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as
municipal waste.
© 2007 by Conrad Electronic SE. 2007/01/RC.
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany (www.conrad.com).
These operating instructions reflect the current technical specifications at time
of print.
We reserve the right to change the technical or physical specification.
