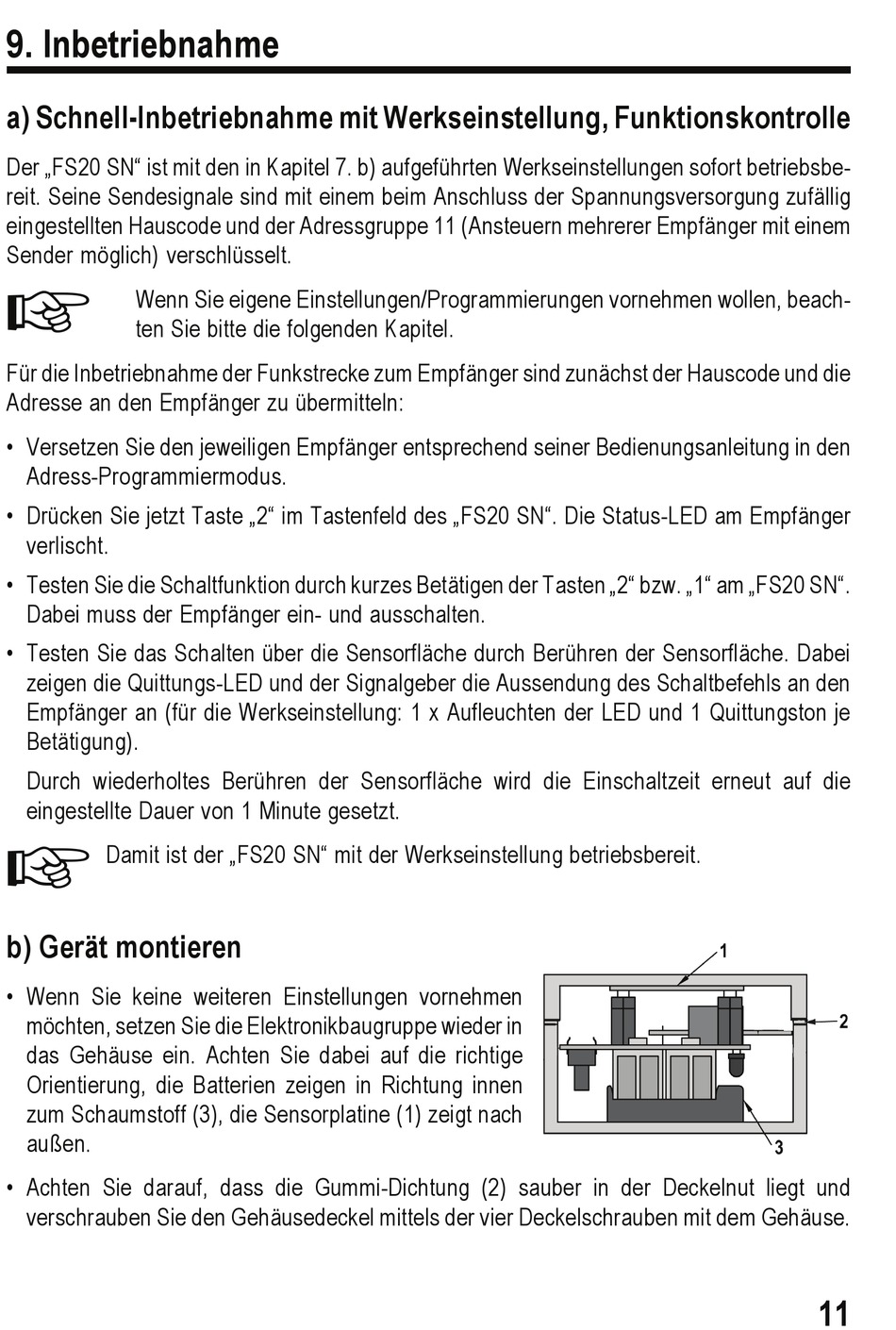

9. Inbetriebnahme

a) Schnell-Inbetriebnahme mit Werkseinstellung, Funktionskontrolle

Der „FS20 SN" ist mit den in Kapitel 7. b) aufgeführten Werkseinstellungen sofort betriebsbe-
reit. Seine Sendesignale sind mit einem beim Anschluss der Spannungsversorgung zufällig
eingestellten Hauscode und der Adressgruppe 11 (Ansteuern mehrerer Empfänger mit einem
Sender möglich) verschlüsselt.

Wenn Sie eigene Einstellungen/Programmierungen vornehmen wollen, beach-
ten Sie bitte die folgenden Kapitel.
Für die Inbetriebnahme der Funkstrecke zum Empfänger sind zunächst der Hauscode und die
Adresse an den Empfänger zu übermitteln:
• Versetzen Sie den jeweiligen Empfänger entsprechend seiner Bedienungsanleitung in den
Adress-Programmiermodus.
• Drücken Sie jetzt Taste „2" im Tastenfeld des „FS20 SN". Die Status-LED am Empfänger
verlischt.
• Testen Sie die Schaltfunktion durch kurzes Betätigen der Tasten „2" bzw. „1" am „FS20 SN".
Dabei muss der Empfänger ein- und ausschalten.
• Testen Sie das Schalten über die Sensorfläche durch Berühren der Sensorfläche. Dabei
zeigen die Quittungs-LED und der Signalgeber die Aussendung des Schaltbefehls an den
Empfänger an (für die Werkseinstellung: 1 x Aufleuchten der LED und 1 Quittungston je
Betätigung).
Durch wiederholtes Berühren der Sensorfläche wird die Einschaltzeit erneut auf die
eingestellte Dauer von 1 Minute gesetzt.

Damit ist der „FS20 SN" mit der Werkseinstellung betriebsbereit.
b) Gerät montieren
• Wenn Sie keine weiteren Einstellungen vornehmen
möchten, setzen Sie die Elektronikbaugruppe wieder in
das Gehäuse ein. Achten Sie dabei auf die richtige
Orientierung, die Batterien zeigen in Richtung innen
zum Schaumstoff (3), die Sensorplatine (1) zeigt nach
außen.
• Achten Sie darauf, dass die Gummi-Dichtung (2) sauber in der Deckelnut liegt und
verschrauben Sie den Gehäusedeckel mittels der vier Deckelschrauben mit dem Gehäuse.
