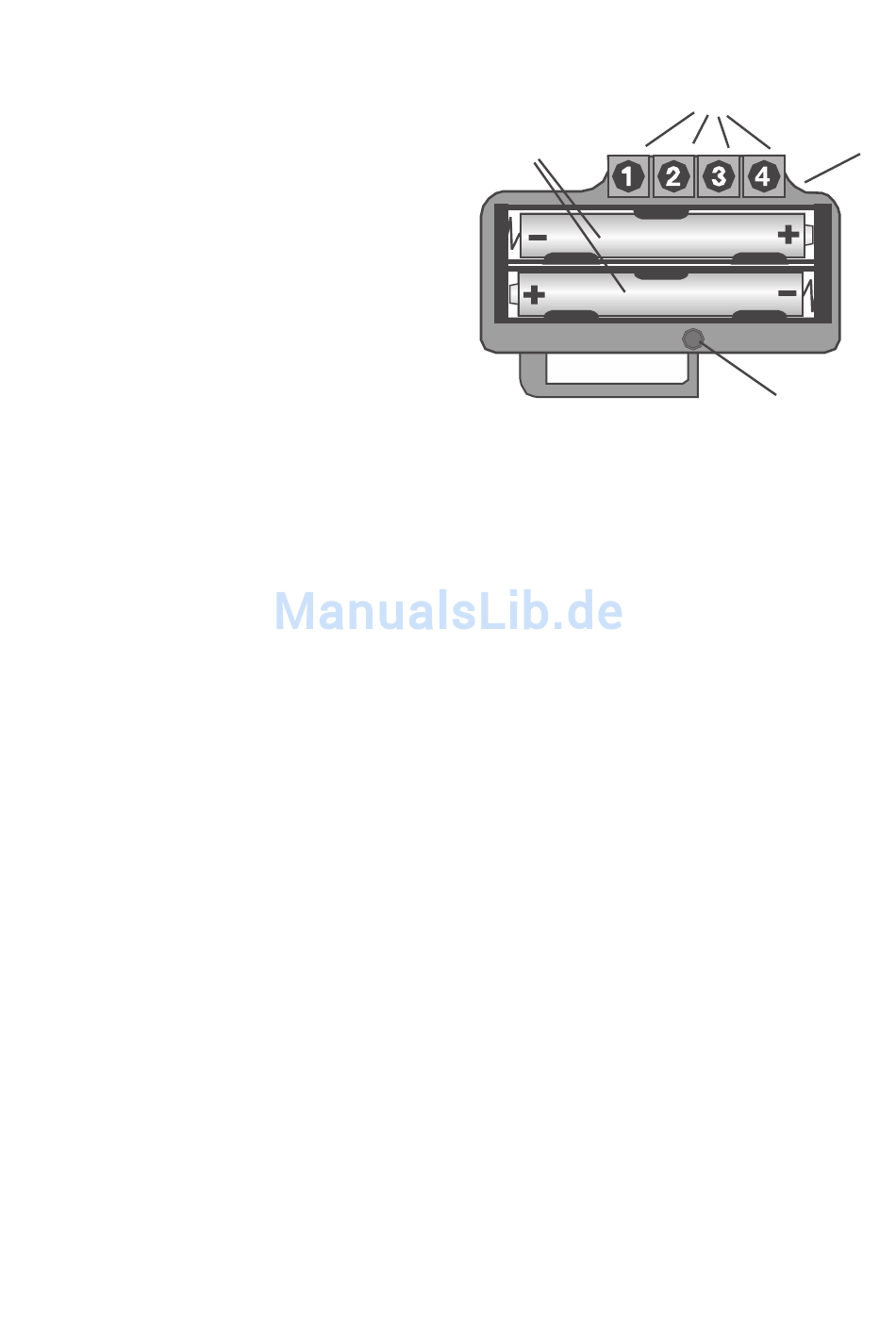

c) Eléments de commande
A Logement pour deux piles du type AAA/
Micro
C Quatre touches de commande/de
programmation (TA1, TA2, TA3, TA4),
appelées dans la suite du texte « 1 », « 2 »,
« 3 » et « 4 » .
C DEL d´acquittement « D3 » (au dos du
circuit imprimé)
D DEL d´état « D1 »
d) Mise en place des piles
• Le « FS20 SN » requiert deux piles du type AAA/Micro pour fonctionner.
• Démontez le couvercle du boîtier en desserrant les quatre vis du boîtier situées sur le
dessus. Si le couvercle bloque légèrement, ceci vient uniquement au joint en caoutchouc.
Retirez éventuellement les deux parties du boîtier avec précaution à l´aide d´un tournevis
plat (ne pas forcer !).
• Enlevez précautionneusement l´électronique du boîtier.
• Insérez les deux piles dans les deux supports à piles en respectant la polarité (positif/+ et
négatif/- est indiqué sur le circuit imprimé), voir également l´illustration ci-dessus.
• Laissez le boîtier d´abord ouvert pour poursuivre la configuration et refermez-le uniquement
lorsque vous avez effectué tous les réglages et toutes les programmations.
68
