Conrad 98 67 50 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
2-Port USB3.0 PCI-Express-
Controller
Best.-Nr. 98 67 50
Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in einen PCI-Express-Steckplatz eines Computers vorgesehen
und stellt dort zwei externe USB3.0-Ports zur Verfügung.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Steckkarte
• Kurzes Slotblech
• CD mit Treiber
• Bedienungsanleitung

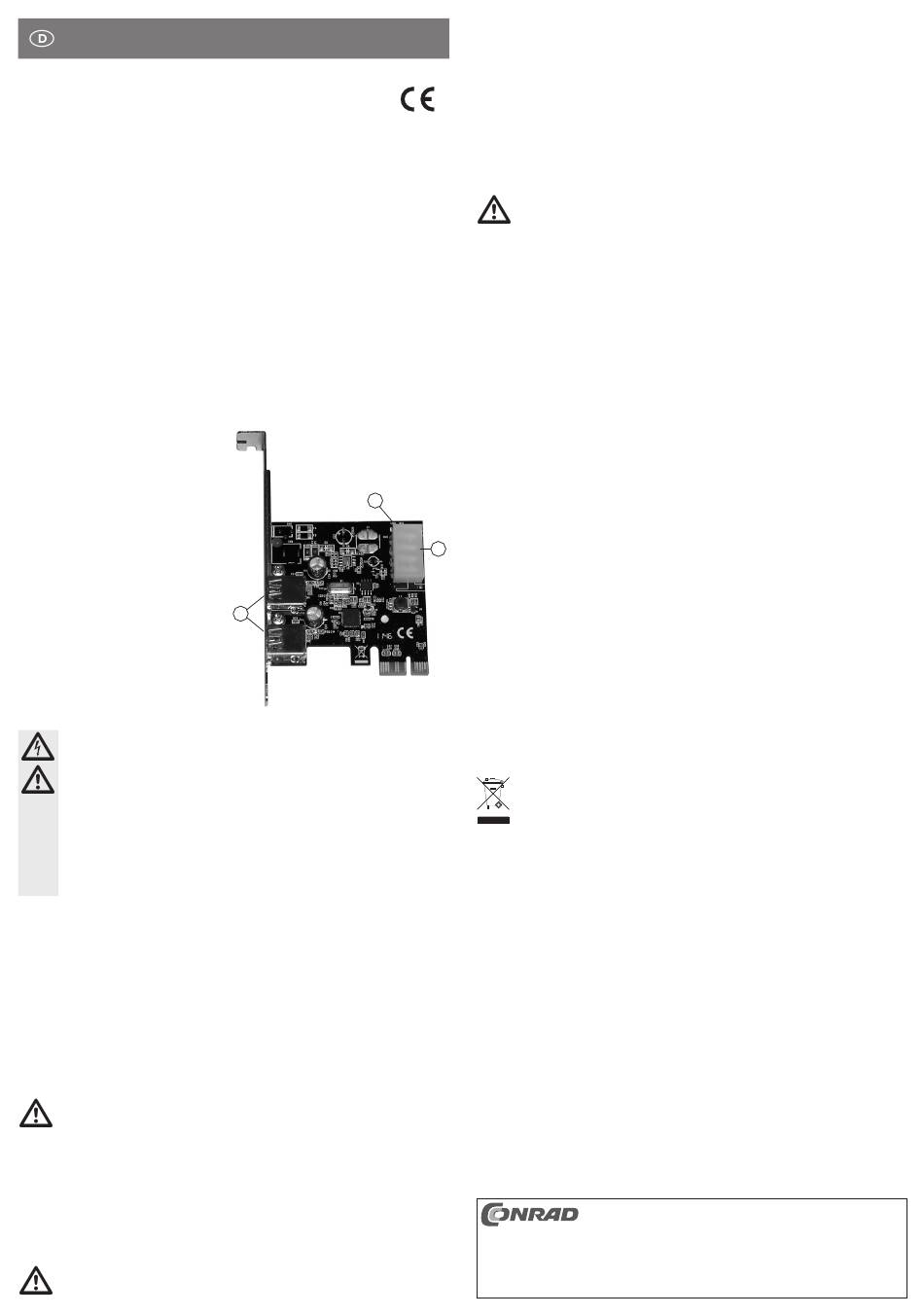

Merkmale
• Vorgesehen zum Einbau in PCI-Ex-
press-Steckplatz
• Zwei externe USB3.0-Ports (1), ab-
wärtskompatibel zu USB2.0/1.1
• Stromanschluss (2)
• LED (3) zur Anzeige der korrekten
Stromversorgung über den Stroman-
schluss (2)
Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt
durchführen!
Durch unsachgemäßen Einbau wird sowohl die Steckkarte als auch Ihr Com-
puter und alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den die Steckkarte eingebaut werden soll und
alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netz-
spannung, ziehen Sie den Netzstecker! Das Ausschalten über den Ein-/Aus-
schalter genügt nicht!
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig
ab.
• Suchen Sie einen freien PCI-Express-Steckplatz, entfernen Sie das zugehörige Slotblech
und stecken Sie die Karte dort ein. Schrauben Sie die Steckkarte fest, kontrollieren Sie den
korrekten Sitz im PCI-Express-Steckplatz.
☞
Um die Steckkarte in einem fl achen Computergehäuse einzubauen, liegt ein kurzes
Slotblech bei. Entfernen Sie das lange Slotblech von der Steckkarte und montieren
Sie danach das kurze Slotblech.
• Schließen Sie am Stromanschluss der Steckkarte einen passenden Stromstecker Ihres PC-
Netzteils an. Achten Sie auf die richtige Orientierung des Steckers, wenden Sie beim Anstecken
keine Gewalt an.
Wenn die Steckkarte nicht mit dem PC-Netzteil verbunden wird, funktionieren ange-
schlossene USB-Geräte nicht!
• Fixieren Sie alle Kabel ggf. mit Kabelbindern, so dass sie nicht in einen Lüfter Ihres Com-
puters gelangen.
• Verschließen Sie das Gehäuse Ihres Computers.
• Verbinden Sie Ihren Computer und Monitor mit der Netzspannung und schalten Sie alle
Geräte ein.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämt-
liche Einstellungen und Kabelverbindungen.
Vor dem erneuten Öffnen des Computers ist dieser wieder von der Netzspan-
nung zu trennen, siehe oben!
www.conrad.com
Version 08/12
3
1
Treiber-Installation
• Nachdem Windows gestartet wird, erkennt dieses die Steckkarte automatisch als neue Hard-
ware. Brechen Sie diese Hardware-Erkennung ab.
• Legen Sie die mitgelieferte CD in das entsprechende Laufwerk Ihres Computers ein.
• Starten Sie die Installation der Treibersoftware (beispielsweise „Setup.exe" o.ä.).
☞
Möglicherweise ist danach ein Neustart von Windows erforderlich, bevor die
USB3.0-Ports der Steckkarte einwandfrei funktionieren.
USB-Geräte an der Steckkarte anschließen
Wichtig:
Der Stromanschluss der Steckkarte muss unbedingt mit einem entsprechenden
Anschluss Ihres PC-Netzteils verbunden werden.
Andernfalls werden an der Steckkarte angeschlossene USB-Geräte nicht richtig
erkannt!
• USB2.0/1.1-Geräte
An einem USB3.0-Port lassen sich selbstverständlich auch alle „alten" USB2.0/1.1-Geräte
betreiben. Schließen Sie das USB-Gerät einfach an einem der vier USB-Ports der Steckkarte
an.
Zum Anschluss sind herkömmliche USB2.0/1.1-Verbindungskabel zu verwenden.
USB2.0/1.1-Geräte werden normalerweise nicht bzw. nur geringfügig schneller, wenn sie an
einem USB3.0-Port betrieben werden.
Wenn der USB2.0-Controller auf dem Mainboard jedoch relativ langsam arbeitet, ist es mög-
lich, dass z.B. USB2.0-Festplatten an einem USB3.0-Port der Steckkarte Daten schneller
übertragen können.
• USB3.0-Geräte
Soll ein USB3.0-Gerät am Controller angeschlossen werden, so ist ein USB3.0-Kabel
erforderlich. Der USB-A-Stecker sieht zwar auf dem ersten Blick ähnlich wie ein USB2.0/1.1-
Stecker aus, hat jedoch innenliegende zusätzliche Anschlusskontakte.
Der USB-B-Stecker eines USB3.0-Kabels hat dagegen eine andere Form.
2
Ein USB3.0-Festplattengehäuse lässt sich auch über ein herkömmliches USB2.0/1.1-Kabel
an einem USB3.0/2.0/1.1-Port betreiben, eine schnellere Datenübertragung ist so aber nicht
möglich.
Um die schnelle Datenübertragung von USB3.0 nutzen zu können, ist nicht nur ein USB3.0-
Controller erforderlich, sondern auch ein USB3.0-Endgerät und ein passendes USB3.0-
Kabel.
USB3.0 bietet eine theoretische Übertragungsgeschwindigkeit von 5GBit (umgerechnet
etwa 600MByte/s). Die praktisch erzielbaren Werte sind jedoch abhängig von den Geräten,
zwischen denen die Daten übertragen werden (interne und externe Festplatte), der Art der
Daten (viele kleine Dateien oder wenige große Dateien) und von vielen weiteren Faktoren.
Entsorgung
Elektrische und elektronische Produkte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
