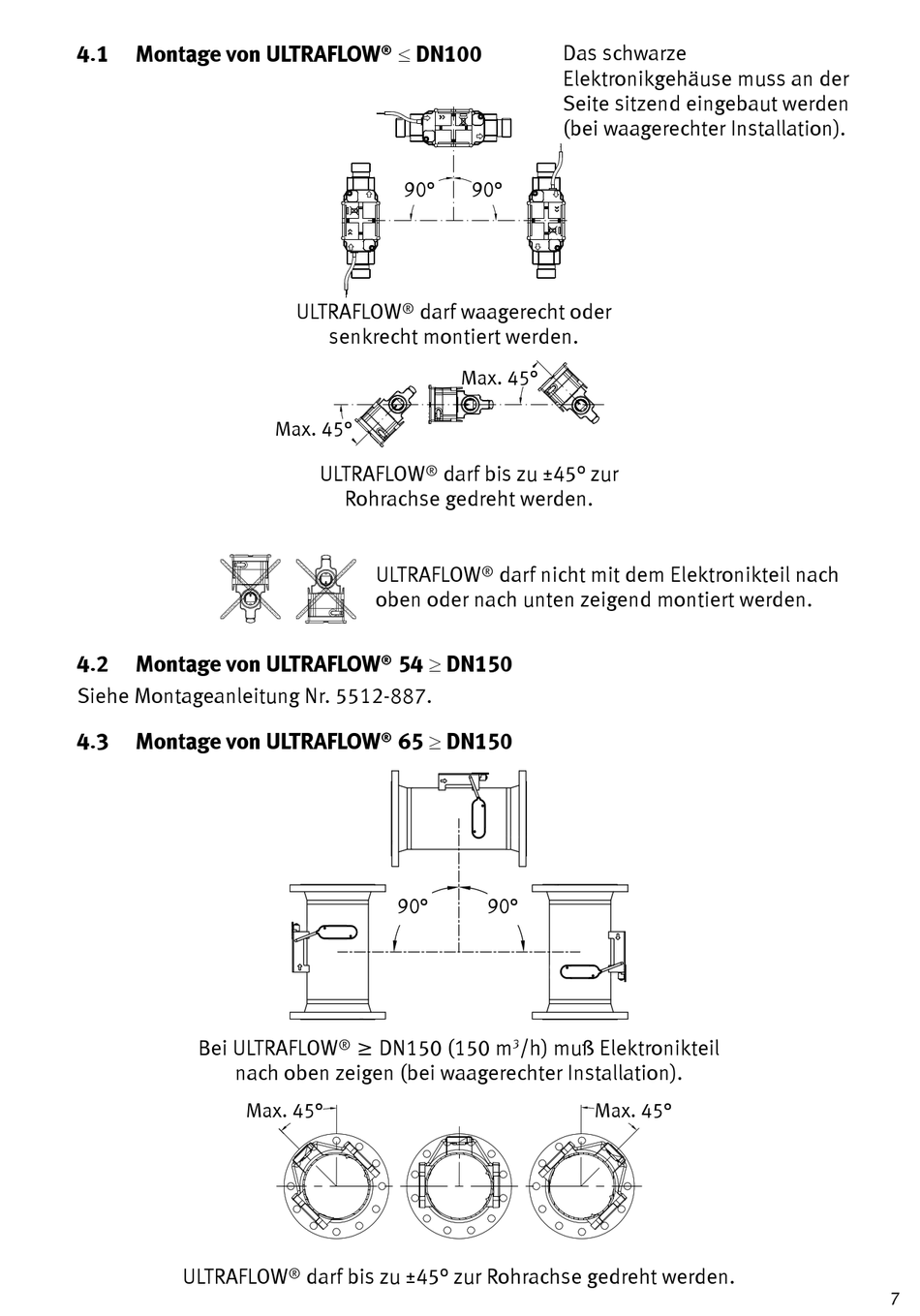

Montage von ULTRAFLOW® ≤ Dn100
4.1
Montage von ULTRAFLOW® 54 ≥ Dn150
4.2
Siehe Montageanleitung Nr. 5512-887.
Montage von ULTRAFLOW® 65 ≥ Dn150
4.3
Bei ULTRAFLOW® ³ DN150 (150 m
nach oben zeigen (bei waagerechter Installation).
Max. 45°
ULTRAFLOW® darf bis zu ±45° zur Rohrachse gedreht werden.
90°
ULTRAFLOW® darf waagerecht oder
senkrecht montiert werden.
Max. 45°
ULTRAFLOW® darf bis zu ±45° zur
Rohrachse gedreht werden.
ULTRAFLOW® darf nicht mit dem Elektronikteil nach
oben oder nach unten zeigend montiert werden.
90°
Das schwarze
Elektronikgehäuse muss an der
Seite sitzend eingebaut werden
(bei waagerechter Installation).
90°
Max. 45°
90°
/h) muß Elektronikteil
3
Max. 45°
7
