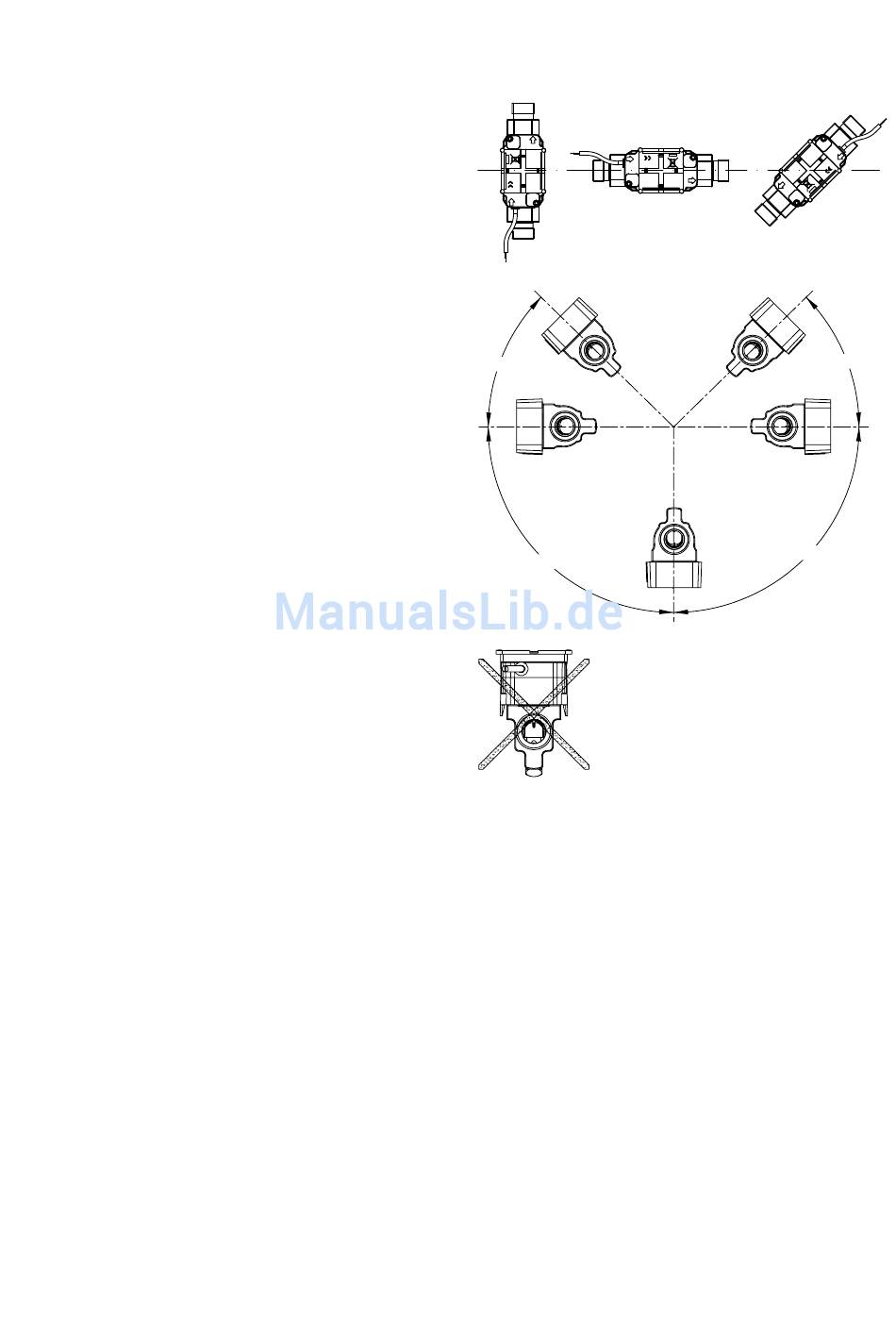

2.2 Einbauwinkel für ULTRAFLOW® 24
ULTRAFLOW® 24 darf waagerecht, senkrecht
oder schräg montiert werden.
Wichtig! ULTRAFLOW® 24 darf bis zu ±45° zur
Rohrachse nach oben und bis zu 90°
zur Rohrachse nach unten gedreht
werden.
Das Kunststoffgehäuse darf nicht senkrecht
nach oben gekehrt sein, da der Zähler hierdurch
von Luftansammlungen beeinlusst werden
kann.
2.3 Montage des Rechenwerks
Wenn es die Gefahr der Kondensation im Rechenwerk gibt, muss MULTICAL® 62 an die Wand
montiert werden. Verwenden Sie den Beschlag zur Markierung der beiden 6 mm Bohrlöcher. Wird
der Durchlusssensor mit dem Elektronikgehäuse nach unten zeigend montiert, soll ein Winkelbe-
schlag bei der Montage verwendet werden (Typennr. 3026-252, muss separat bestellt werden).
Das Kabel soll im Abstand von 25 cm zu anderen elektrischen Installationen montiert werden.
Vergessen Sie nicht das Rechenwerk zu plombieren.
Kamstrup A/S • 55121069_B3_DE_03.2015
Max. 45°
Max. 90°
MULTICAL® 62 • Wasserzähler
Max. 45°
Max. 90°
5
