3 Montage des Durchflusssensors

Vor dem Einbau des Durchflusssensors sollte
die Anlage durchgespült und Schutzpfropfen/
Kunststoffmembranen sollten entfernt werden.
Die korrekte Platzierung des Durchflusssensors
(Vor- oder Rücklauf) geht aus dem Etikett auf
der Vorderseite von MULTICAL® 602 hervor. Die
Durchflussrichtung ist durch den Pfeil auf dem
Durchflusssensor angegeben.
Eventuell mitgelieferte Verschraubungen
sind nur für PN16 zugelassen. Für PN25
10 mm
Dichtung
Installationen müssen Verschraubungen, die für
PN25 berechnet sind, verwendet werden.
Anzug ca. 4 Nm
In Verbindung mit G3/4x110 mm und
Type 65-5-XXAX-XXX
G1x110 mm muss überprüft werden, ob das
Anschlussgewinde ausreichend ist. Siehe die 12 mm
Abbildungen auf der rechten Seite.
Dichtung
Anzug ca. 4 Nm
Type 65-5-XXHX-XXX

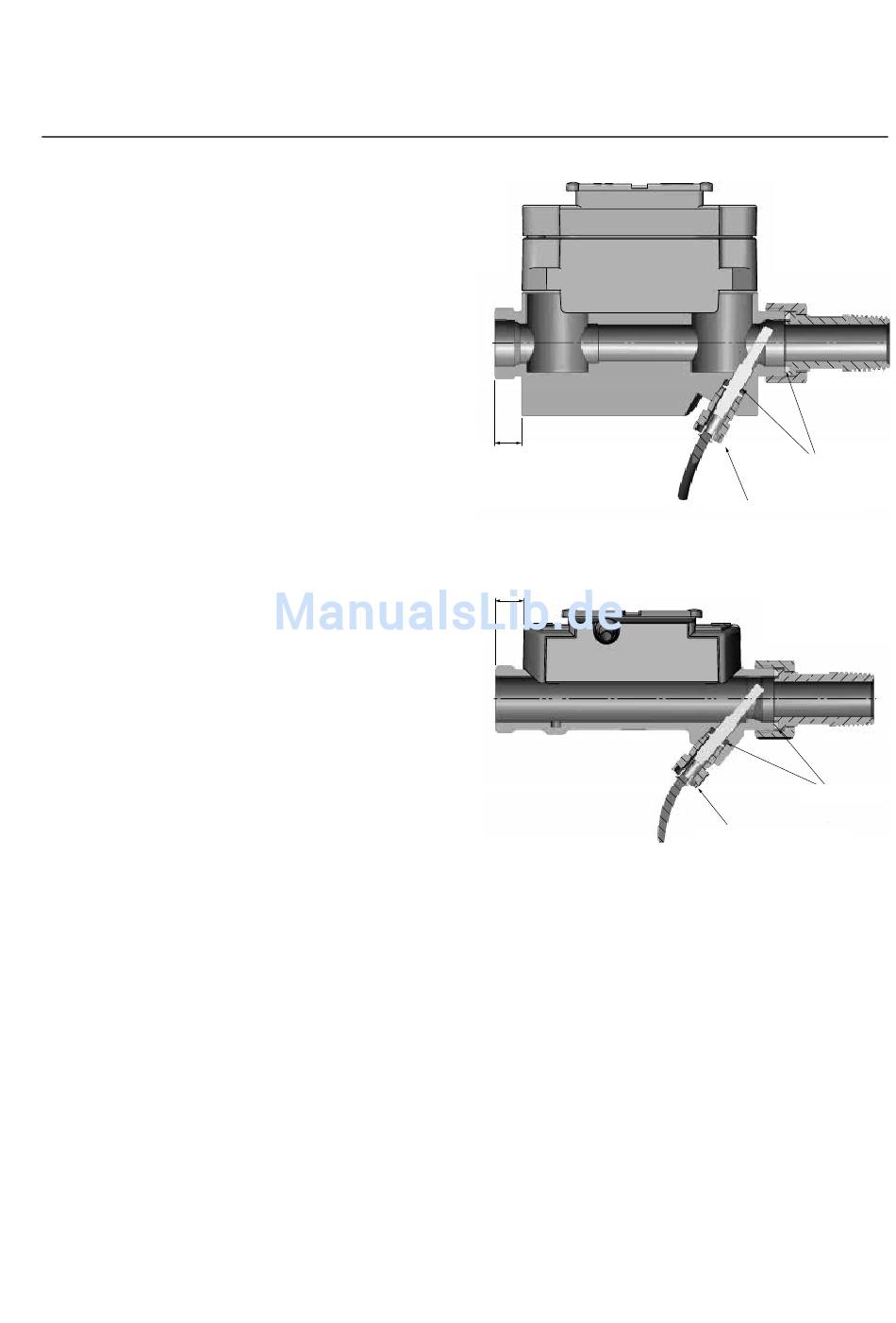

Verschraubungen und Dichtungen gemäss obenstehender Abbildungen montieren.
Gerade Einlaufstrecke: ULTRAFLOW® erfordert weder eine gerade Einlauf- noch Auslaufstrecke um
die Messinstrumentrichtlinie (MID) 2004/22/EC, OIML R75:2002 und EN 1434:2007 einzuhalten.
Nur bei kräftigen Durchflussstörungen vor dem Zähler ist eine gerade Einlaufstrecke notwendig.
Wir empfehlen die Einhaltung der Richtlinien von CEN CR 13582.
