4.

Montage des Durchflusssensors

Vor dem Einbau des Durchflusssensors sollte die Anlage durchgespült und Schutz-
pfropfen/Kunststoffmembranen sollten vom Durchflusssensor entfernt werden.
Die korrekte Plazierung des Durchflusssensors (Vor- oder Rücklauf) geht aus dem
Etikett auf der Vorderseite von MULTICAL® 601 hervor. Die Durchflussrichtung ist
durch den Pfeil auf der Seite angegeben.

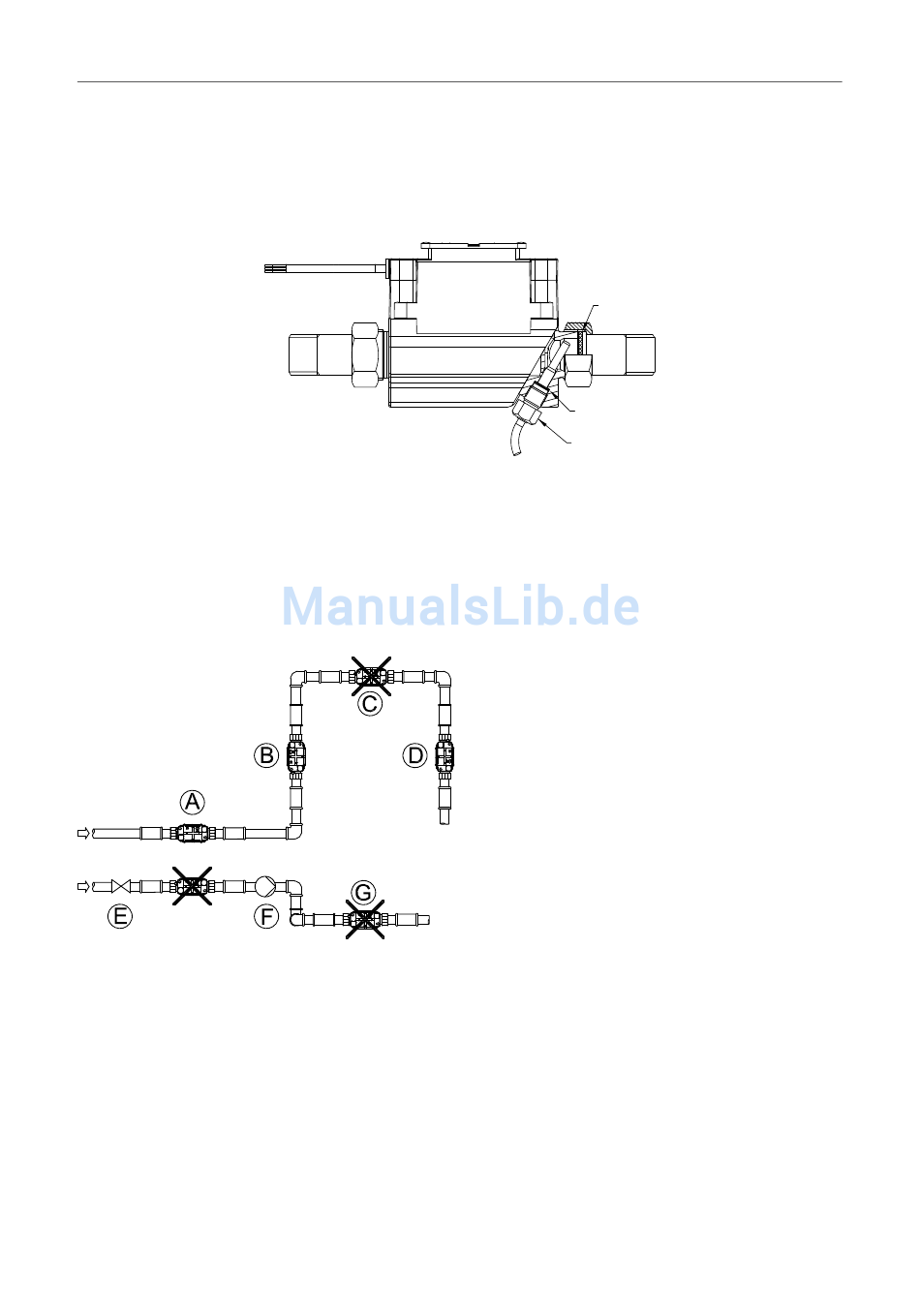

Verschraubungen und Dichtungen werden entsprechend der obenstehenden
Zeichnung montiert.
Gerade Einlaufstrecke: ULTRAFLOW® erfordert weder eine gerade Einlauf- noch
Auslaufstrecke um die Messinstrumentrichtlinie (MID) 2004/22/EG, OIML R75:2002
und EN 1434:2007 einzuhalten. Nur bei kräftigen Durchflussstörungen vor dem
Zähler ist eine gerade Einlaufstrecke notwendig. Wir empfehlen die Einhaltung der
Richtlinien von CEN CR 13582.
Um Kavitation vorzubeugen, muss der Betriebsdruck bei ULTRAFLOW® min. 1,5 bar
bei qp und min. 2,5 bar bei qs sein. Dies gilt bei Temperaturen bis zu ca. 80°C.
ULTRAFLOW® darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum)
ausgesetzt werden.
6
Dichtungen
Dichtungen
Anzug von ca. 4 Nm
A Empfohlene Platzierung des
Durchflusssensors
B Empfohlene Platzierung des
Durchflusssensors
C Nicht gestattete Platzierung wegen Gefahr von
Luftansammlungen
D Annehmbar in geschlossenen Systemen.
Unannehmbare Platzierung in offenen
Systemen wegen möglichen Luftaufbaus im
System
E Ein Durchflusssensor sollte nicht unmittelbar
nach einem Ventil platziert werden,
abgesehen von Absperrhähnen (Kugelventile),
die völlig offen sein müssen, wenn sie nicht
zum Absperren verwendet werden
F Ein Durchflusssensor darf nie auf der
Saugseite einer Pumpe platziert werden
G Ein Durchflusssensor sollte nicht nach einem
U-Bogen in zwei Ebenen platziert werden.
