Aufstellung und Installation
4.5.16 Anschluss optionale ROTEX
RoCon-Systemkomponenten
Die optionalen RoCon-Geräte müssen über eine 4-adrige CAN-
Busleitung mit der ROTEX HPSU compact verbunden sein (An-
schluss J13).
ROTEX empfiehlt dazu abgeschirmte Leitungen mit folgenden
Eigenschaften:
– Normung nach ISO 11898, UL/CSA Typ CMX (UL 444)
– PVC Außenmantel mit Flammwidrigkeit nach IEC 60332-1-2
– Bis 40 m Mindestquerschnitt 0,75 mm
Länge größerer Leiterquerschnitt notwendig.
Zur Verbindung von CAN-Busleitungen mehrerer RoCon-Geräte
können handelsübliche Abzweigdosen verwendet werden.
Auf eine getrennte Verlegung von Netz-, Fühler- und Datenbus-
leitungen achten. Nur Kabelkanäle mit Trennstegen oder ge-
trennte Kabelkanäle mit mindestens 2 cm Abstand verwenden.
Leitungskreuzungen sind zulässig.
Im gesamten RoCon-System können maximal 16 Geräte mit
einer Gesamtleitungslänge von bis zu 800 m verbunden werden.
ROTEX Raumstation RoCon U1
Zur Ferneinstellung von Betriebsarten und Raum-Solltempera-
turen von einem anderen Raum aus, kann für jeden Heizkreis
eine separate Raumstation RoCon U1 angeschlossen werden.
Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.

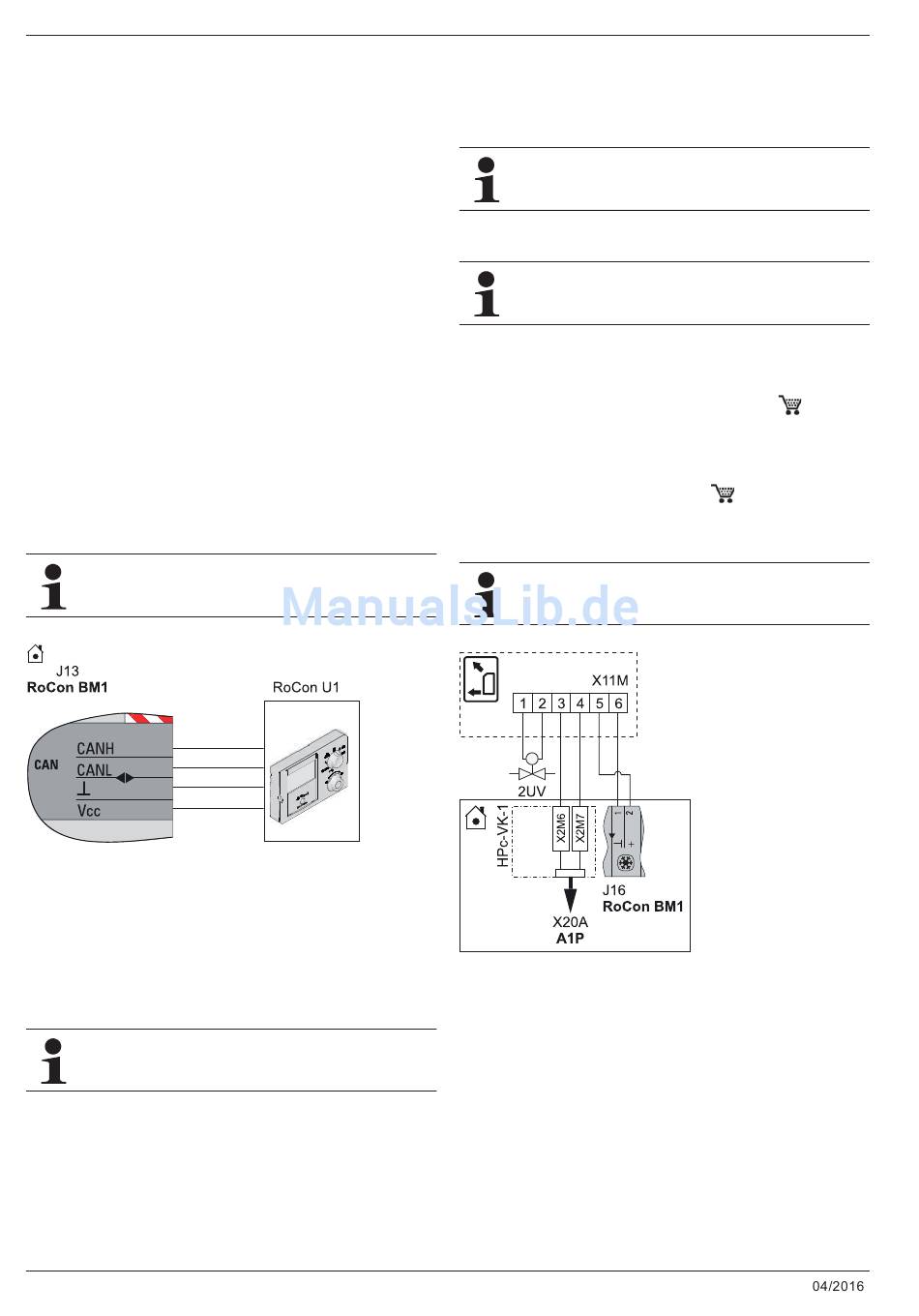

Bild 4-40 Anschluss Raumstation RoCon U1
ROTEX Mischermodul RoCon M1
An die ROTEX HPSU compact kann das Mischermodul RoCon
M1 angeschlossen werden, welches über die elektronische Re-
gelung RoCon HP bedient wird.
Der Anschluss der CAN-Datenbusleitungen ist identisch dem
Bild 4-40 am Anschluss J13 der ROTEX HPSU compact.
Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
34
Internet-Gateway ROTEX RoCon G1
Über das optionale Gateway RoCon G1 kann die Regelung mit
dem Internet verbunden werden. Damit ist eine Fernsteuerung
der ROTEX HPSU compact über Mobiltelefone (per App)
möglich.
4.5.17 Anschluss ROTEX HP convector
2
. Mit zunehmender
– Elektrischer Anschluss des ROTEX HP convectors mit fol-
– Original ROTEX Verbindungskabel (HPc-VK-1
– Ggf. 2-Wege-Ventil (2UV) (HPC-RP
Bild 4-41 Anschluss ROTEX HP convector an ROTEX HPSU compact
Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
gendem Zubehör entsprechend Bild 4-41 als Umschaltkon-
takt (Heizen/Kühlen) am Basismodul.
bei ROTEX HPSU compact ...(H/C)... (mit Kühlfunktion)
anschließen, damit der ROTEX HP convector zusammen mit
der ROTEX HPSU compact die Betriebsart (Heizen/Kühlen)
umschaltet.
HP convector einbauen und anschließen. Dessen Regelung
so einstellen, dass das 2-Wege-Ventil (2UV) absperrt, wenn
keine Anforderung dieses Geräts vorliegt.
Die Umstellung der Betriebsart (Heizen/Kühlen) kann
nur an der ROTEX HPSU compact vorgenommen wer-
den.
FA ROTEX HPSU compact (V5) •
14 20 15)
14 20 13) in ROTEX
