4 x Aufstellung und Installation
VORSICHT!
Die Parallelverlegung von Fühler- und
Netzleitung innerhalb eines Installations-
rohres kann zu erheblichen Störungen
im Regelbetrieb der ROTEX HPSU
compact führen.
Die Fühlerleitung grundsätzlich
separat verlegen.
Außentemperaturfühler an zweiadrige Fühlerleitung
(Mindestquerschnitt 1 mm
Fühlerleitung zur ROTEX HPSU compact verlegen.
Fühlerleitung am Steckeranschluss J8 der Schaltplatine
RoCon BM1 anklemmen (siehe Bild 4-31).

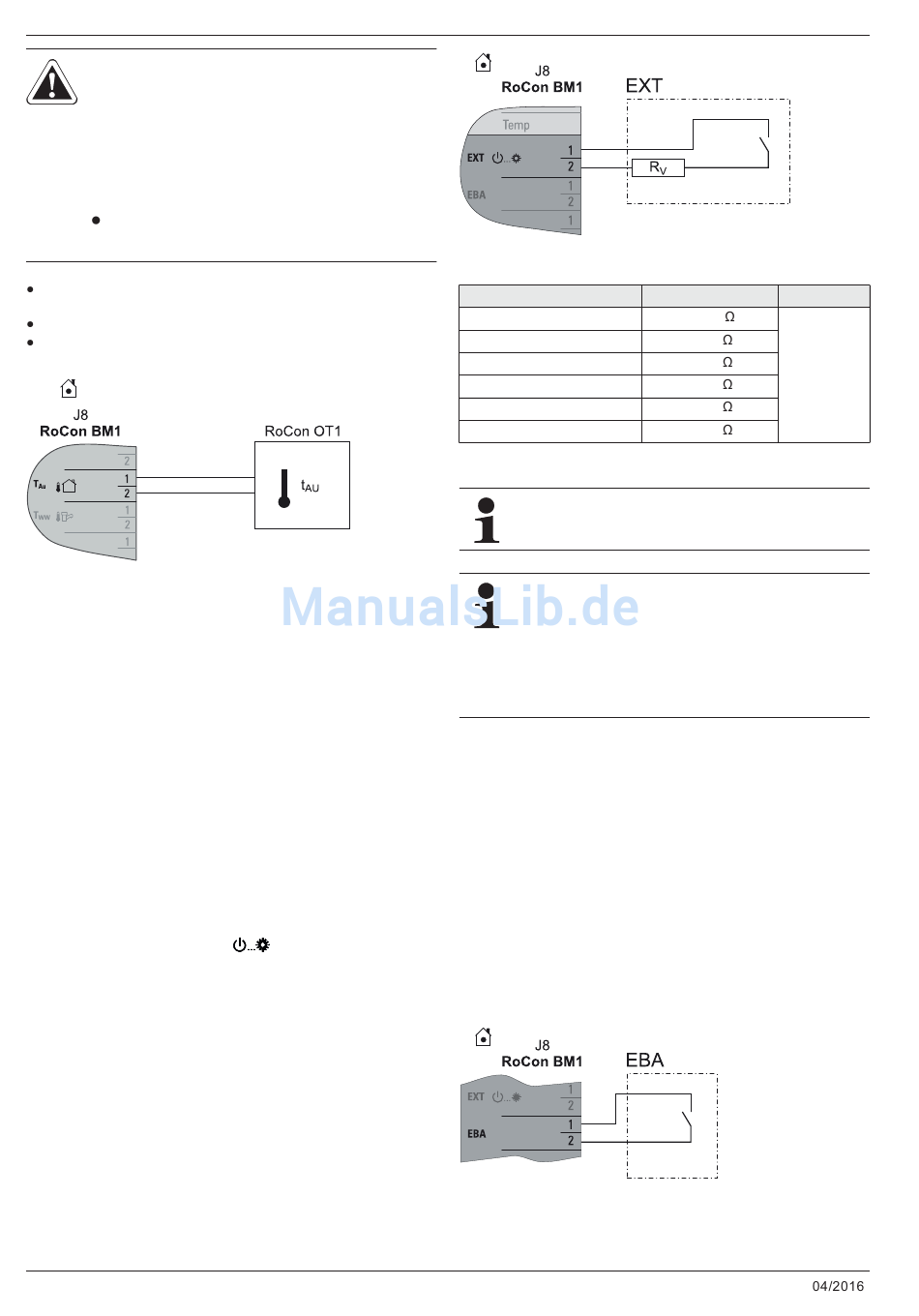

Bild 4-31 Anschluss Außentemperaturfühler RoCon OT1 an ROTEX
HPSU compact (Betrieb als Einzellösung bzw. als Master in
einem Datenbus)
Nach Anschluss des Außentemperaturfühlers RoCon OT1 an der
Regelung RoCon HP der ROTEX HPSU compact, muss der Pa-
rameter [SKonfig T-Aussen] auf "Ein" gestellt werden.

4.5.11 Anschluss externer Schaltkontakt

Durch Anschluss eines externen Schaltkontakts (Bild 4-32) kann
die Betriebsart der ROTEX HPSU compact umgeschaltet
werden.
Durch einen sich ändernden Widerstandswert wird die aktuelle
Betriebsart umgestellt (Tab. 4-1). Die Umstellung der Betriebsart
wirkt nur so lange, wie der externe Schaltkontakt geschlossen ist.
Die Betriebsart wirkt auf den Direktkreis der ROTEX HPSU
compact, sowie auf alle weiteren Heizkreise, welche optional an
dieses Gerät angeschlossen sind.
Die im Display der Regelung angezeigte Betriebsart kann dabei
von der in Drehschalterstellung
abweichen.
Eine durch den externen Schaltkontakt aktivierte Betriebsart,
wird im Display der Regelung durch "EXT.", gefolgt vom Symbol
der Betriebsart angezeigt (siehe Betriebsanleitung der Re-
gelung).
Sind Sonderfunktionen wie z B. "Handbetrieb" aktiviert, wird der
Eingang nicht ausgewertet.
30
2
) anschließen.
aktivierten Betriebsart
Bild 4-32 Anschluss EXT-Schaltkontakt
Betriebsart
Bereitschaft
Heizen
Absenken
Sommer
Automatik 1
Automatik 2
Tab. 4-1 Widerstandswerte zur Auswertung des EXT-Signals
Bei Widerstandswerten größer dem Wert für „Automa-
tik 2", wird der Eingang nicht berücksichtigt.
HINWEIS ZUM ANSCHLUSS EINER ROTEX
SOLARANLAGE
Durch die in der Regelung RoCon HP integrierten
Funktion [HZ Unterstützung] (siehe Betriebsanlei-
tung der Regelung) ist es nicht erforderlich, den EXT-
Anschluss mit dem Anschluss des Brennersperrkon-
takts der ROTEX Solaranlage zu verbinden.

4.5.12 Externe Bedarfsanforderung (EBA)

Durch Anschluss des EBA-Schaltkontakts an die ROTEX HPSU
compact (Bild 4-33) und entsprechender Parametrierung in
deren Regelung RoCon HP, kann über einen externen Schalt-
kontakt eine Wärmeanforderung erzeugt werden. Wird der
Schaltkontakt geschlossen, so schaltet die ROTEX HPSU
compact in den Heizbetrieb. Die Vorlauftemperatur wird auf die
Temperatur, welche im Parameter [T-Vorlauf Tag] eingestellt ist,
geregelt.
Der EBA-Schaltkontakt hat Vorrang vor einer Anforderung durch
das Raumthermostat.
Im Kühlbetrieb, Stand-by, Hand- und Sommerbetrieb wird der
Schaltkontakt nicht ausgewertet. Außerdem werden die Heiz-
grenzen nicht beachtet.
Bild 4-33 Anschluss EBA-Schaltkontakt
FA ROTEX HPSU compact (V5) •
Widerstand R Toleranz
V
< 680
1200
1800
± 5 %
2700
4700
8200
