4 x Aufstellung und Installation

4.1.2 ROTEX HPSU compact 508/516

1 Solar - Vorlauf
2 Kaltwasser
3 Warmwasser
4 Heizung Vorlauf
5 Heizung Rücklauf
6 Anschluss Kältemittel Gasleitung

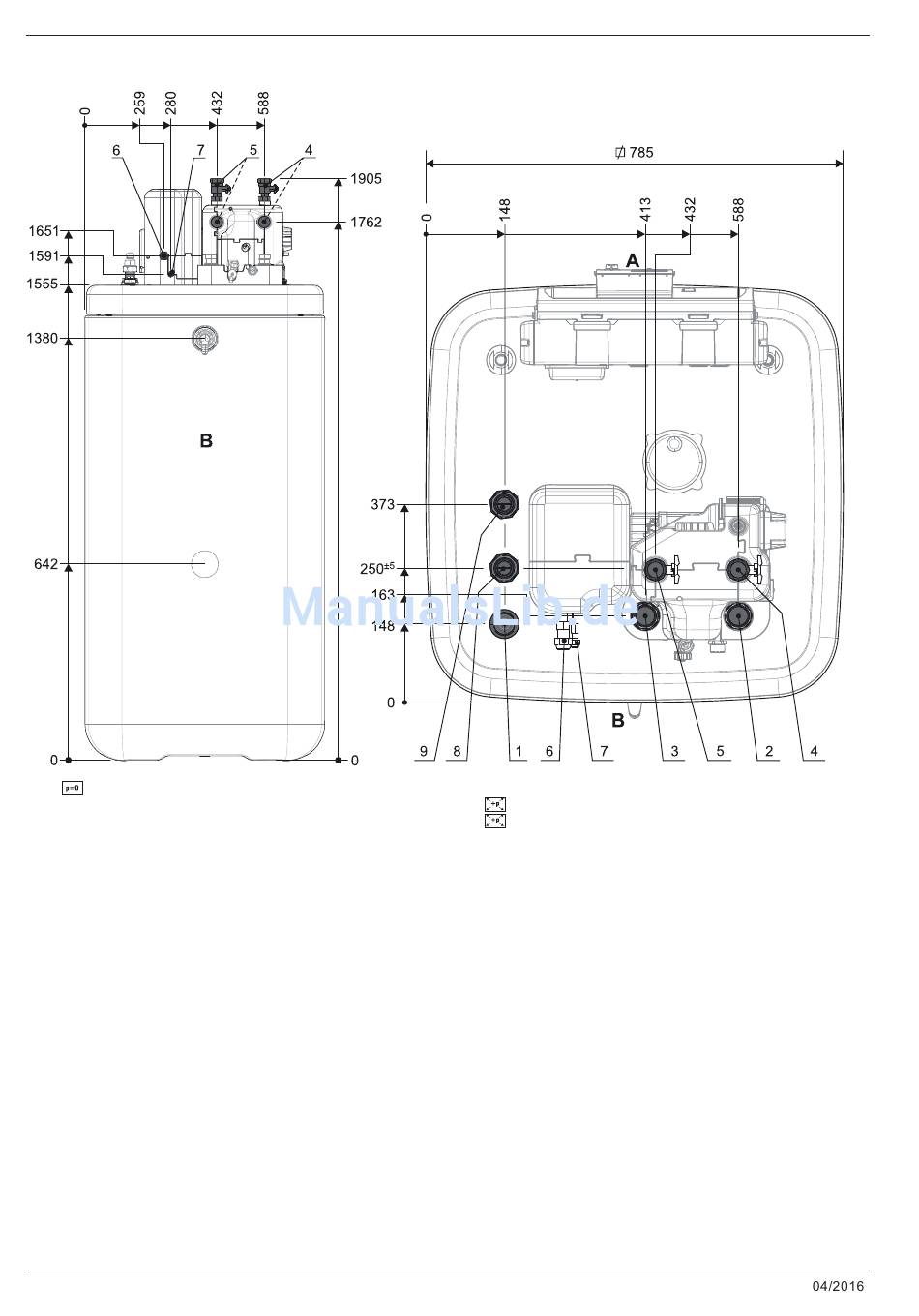

Bild 4-2 Anschlüsse und Abmessungen ROTEX HPSU compact 508/516 (allgemein)
18
7 Anschluss Kältemittel Flüssigkeitsleitung
8 Solar - Vorlauf (nur Typ ...Biv)
9 Solar - Rücklauf (nur Typ ...Biv)
A Vorn
B Hinten
