Produktbeschreibung

3 Produktbeschreibung

3.1 Aufbau und Bestandteile

3.1.1 Geräteoberseite
10
1 Solar - Vorlauf (1" IG)
2 Kaltwasseranschluss (1" AG)
3 Warmwasser (1" AG)
4 Heizung Vorlauf (1" AG)*
5 Heizung Rücklauf (1" AG)*
6 Umwälzpumpe
7 Sicherheits-Überdruckventil (Heizkreislauf)
8 Automatikentlüfter
17 Füllstandsanzeige (Speicherwasser)
18 Anschluss elektrischer Backup-Heater BUxx (R 1½" IG)
(Zubehör)
30 Plattenwärmetauscher (PWT)
31 Anschluss Kältemittel Flüssigkeitsleitung
ROTEX HPSU compact 30x/508: Cu Ø 6,4 mm (1/4"),
ROTEX HPSU compact 516: Cu Ø 9,5 mm (3/8")
32 Anschluss Kältemittel Gasleitung
Cu Ø 15,9 mm (5/8")
34 Kugelhahn (Heizkreislauf)*
35 KFE-Hahn (Heizkreislauf)
37 Speichertemperaturfühler t
38 Anschluss Membranausdehnungsgefäß
39 Regelungsgehäuse mit elektr. Anschlussleiste
3UVB1
3-Wege-Umschaltventil (interner Wärmeerzeugerkreis)
3UV DHW
3-Wege-Umschaltventil (Warmwasser / Heizen)
DS Drucksensor
FLS (t / V1)
R1
Rücklauftemperatur- und Durchflusssensor
t Rücklauftemperaturfühler
R2
t , t
V1 V2
Vorlauftemperaturfühler
t
V, BH
Vorlauftemperaturfühler Backup-Heater
Sicherheitseinrichtungen
Anzugsdrehmoment beachten!
AG Außengewinde
IG Innengewinde
* Kugelhahn (1" IG) wird mitgeliefert.

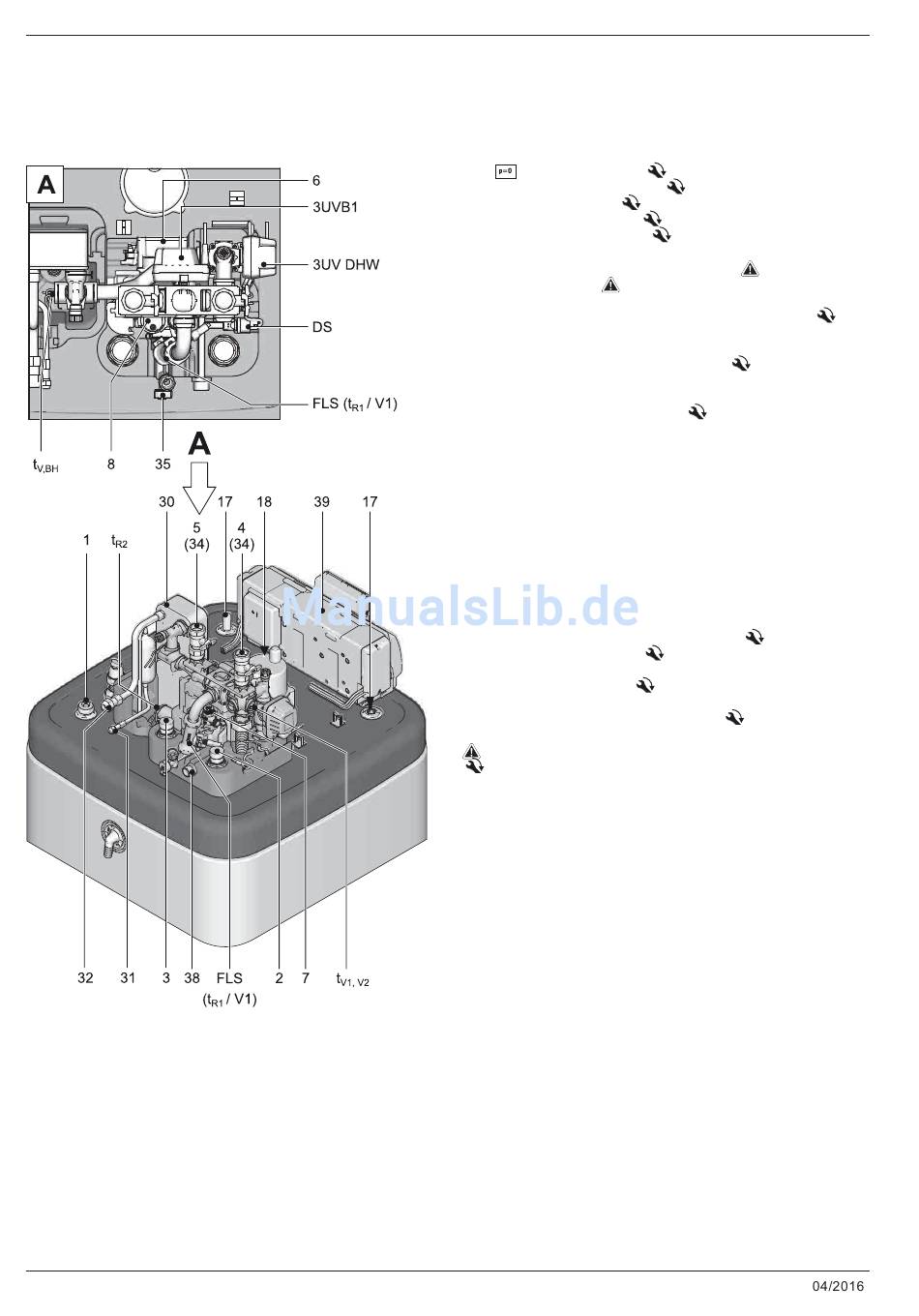

Bild 3-1 Aufbau und Bestandteile ROTEX HPSU compact DB
(Geräteoberseite)
FA ROTEX HPSU compact (V5) •
und t
DHW1 DHW2
