Heizkreis- Und Warmwasserkreis Entleeren - Rotex HPSU compact (V5) Installationsanleitung

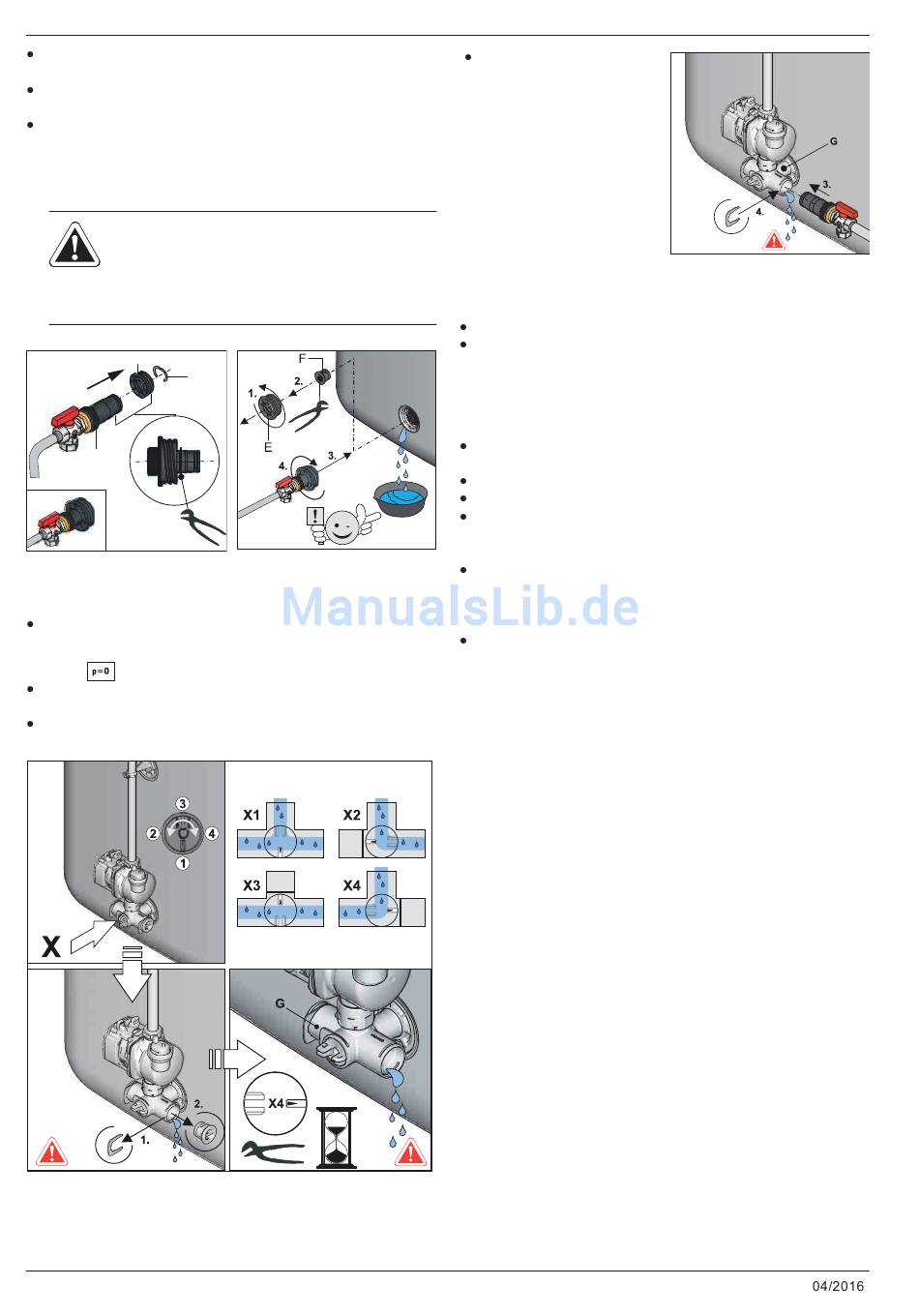

6 x Außerbetriebnahme
KFE-Befüllanschluss in Gewindestück (Bild 6-3, Pos.E)
einstecken und mit Klemmstück (Bild 6-3, Pos.D) sichern.
Geeignete Auffangwanne unter Füll- und Entleeranschluss
stellen.
Am Füll- und Entleeranschluss das Gewindestück (Bild 6-4,
Pos.E) herausdrehen, sowie den Verschlussstopfen (Bild 6-
4, Pos.F) entfernen und sofort den vormontierten Gewinde-
einsatz mit KFE-Befüllanschluss in den Füll- und Entleeran-
schluss (Bild 6-4) wieder einschrauben.
VORSICHT!
Nach Entfernen des Verschluss-
stopfens tritt schwallartig Speicher-
wasser aus.
E
D (A)
A
Bild 6-3 KFE-Befüllanschluss
komplettieren
KFE-Hahn am KFE-Befüllanschluss öffnen und
Wasserinhalt des Speicherbehälters ablassen.
Nur bei Solaranlage
Ventileinsatz am Anschlusswinkel so einstellen, dass der
Weg zum Blindstopfen abgesperrt ist (Bild 6-5).
Geeignete Auffangwanne unterstellen und Blindstopfen vom
Anschlusswinkel entfernen (Bild 6-5).
Bild 6-5 Ventileinsatz absperren, Blindstopfen vom Anschlusswinkel
entfernen
46
Bild 6-4 KFE-Befüllanschluss in
Füll- und Entleeran-
schluss einschrauben
KFE-Befüllanschluss in
den Anschlusswinkel
einstecken und mit Halte-
klammer sichern (Bild 6-
6).
KFE-Hahn am KFE-Befüllanschluss öffnen.
Ventileinsatz am Anschlusswinkel so einstellen, dass der
Weg zum Ablaufschlauch geöffnet wird (siehe auch Bild 6-5)
und Wasserinhalt des Speicherbehälters ablassen.

6.1.2 Heizkreis- und Warmwasserkreis entleeren

Ablaufschlauch an den KFE-Hahn der ROTEX HPSU
compact anschließen.
KFE-Hahn an der ROTEX HPSU compact öffnen.
Heiz- und Warmwasserkreislauf leer laufen lassen.
Heizungsvor- und Heizungsrücklauf sowie Kaltwasserzu- und
Warmwasserauslauf von der ROTEX HPSU compact
trennen.
Ablassschlauch, jeweils an Heizungsvor- und Heizungs-
rücklauf sowie Kaltwasserzu- und Warmwasserauslauf so
anschließen, dass sich die Schlauchöffnung dicht über dem
Boden befindet.
Die einzelnen Wärmetauscher nacheinander nach dem
Saugheberprinzip leer laufen lassen.
FA ROTEX HPSU compact (V5) •
Bild 6-6 KFE-Befüllanschluss in
Anschlusswinkel mon-
tieren
