2.2.2 HPSU compact

1
2
3
4
5
6
7
8
18
20
29
30
31
32
33
Bild 2-2
BA ROTEX HPSU compact 308 - 02/2012
Solaris - Vorlauf (1" ÜM)
Kaltwasserzufluss (1" AG)
Warmwasser (1" AG)
Heizung Vorlauf (1" AG)*
Heizung Rücklauf (1" AG)*
Umwälzpumpe (Speicherkreislauf)
Sicherheits-Überdruckventil (Heizkreislauf)
Automatikentlüfter
!
Montageposition für optionalen Backup-Heater (R 11/2" IG)
Füllstandsanzeige (Speicherwasser)
Wärmedämmung
Plattenwärmetauscher (PWT)
Anschluss Kältemittel Flüssigkeitsleitung
CuT, Ø 6,4 mm (1/4")
Anschluss Kältemittel Gasleitung
CuT, Ø 15,9 mm (5/8")
Befüllanschluss für Kältemittel

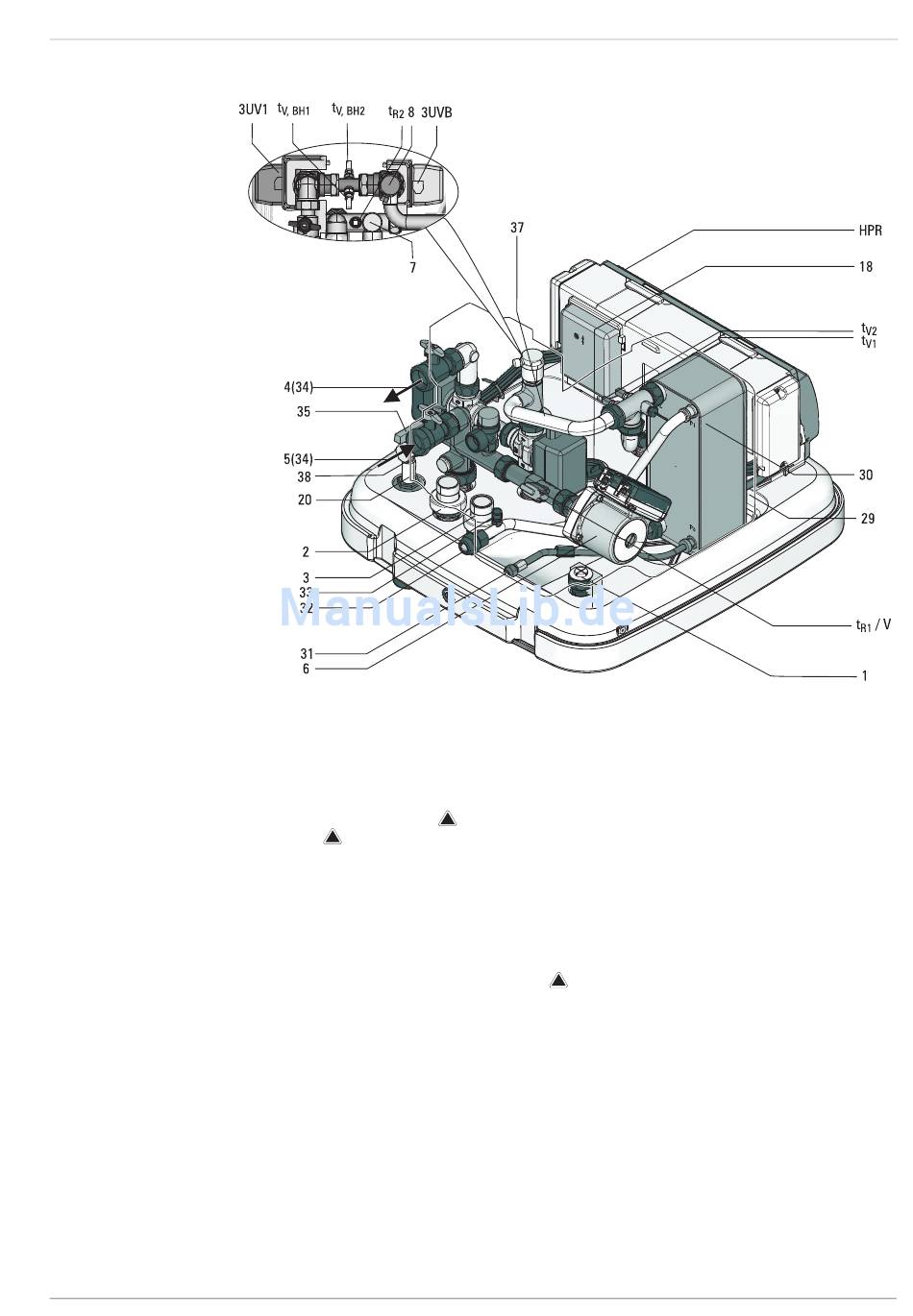

Anschlüsse und Abmessungen HPSU compact (Geräteoberteil)
34 Kugelhahn (Heizkreislauf)
35 KFE-Hahn (Heizkreislauf)
37 Speichertemperaturfühler t
38 Anschluss Membranausdehnungsgefäß (MAG)
3UV1 3-Wege-Umschaltventil (Warmwasser/Heizen)
3UVB 3-Wege-Umschaltventil (Temperaturbegrenzung)
!
HPR Regelungsgehäuse mit elektr. Anschlussleiste
t , V1
R1
Rücklauf- und Durchflusssensor
t Rücklauftemperatursensor
R2
t , t
V1 V2
Vorlauftemperatursensoren
t , t
V, BH1 V, BH2
Vorlauftemperatursensoren Backup-Heater
Sicherheitseinrichtungen
!
* Kugelhahn (1" IG) wird mitgeliefert
2 x Produktbeschreibung
und t
DHW1 DHW2
