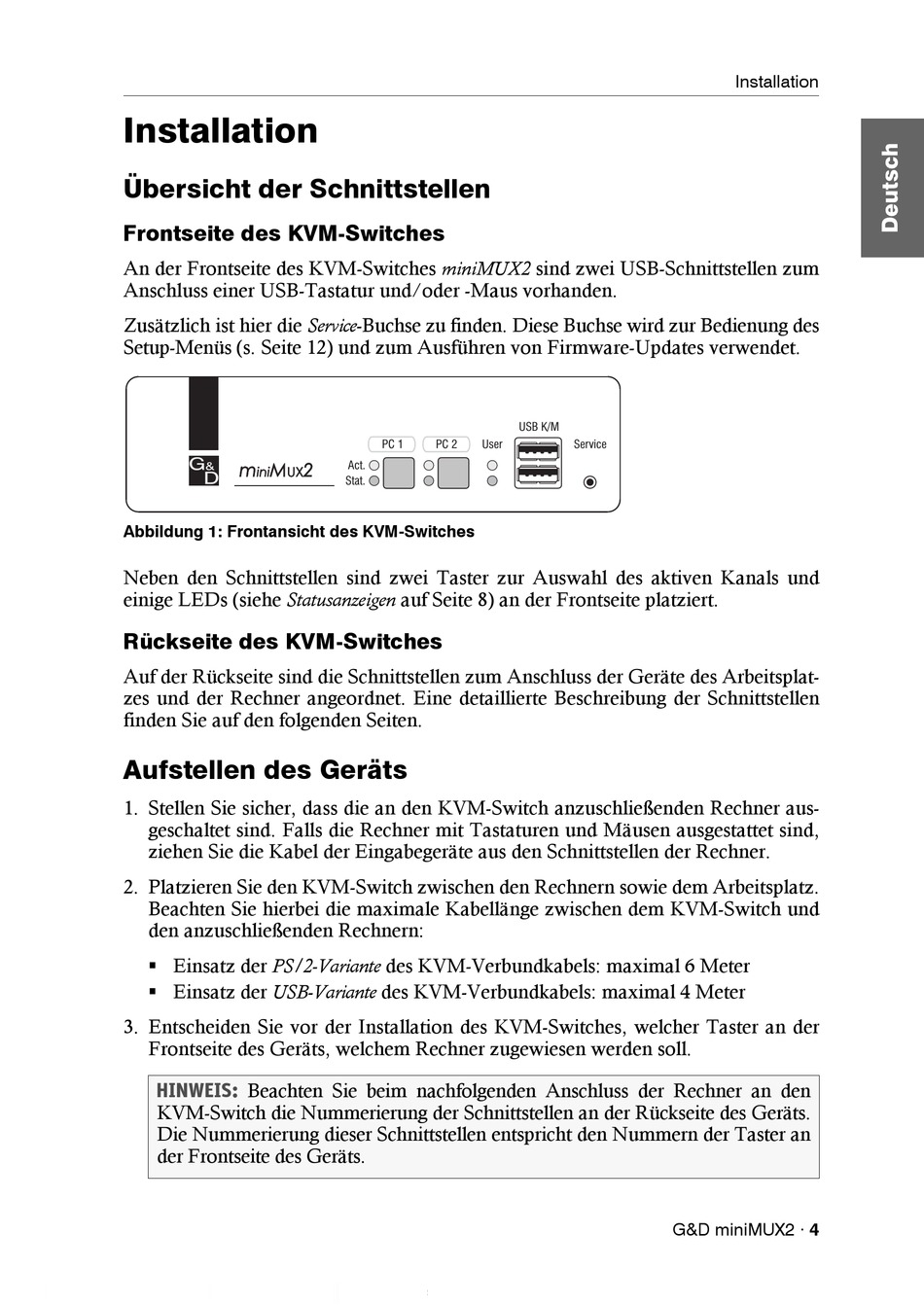

Installation

Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches miniMUX2 sind zwei USB-Schnittstellen zum
Anschluss einer USB-Tastatur und/oder -Maus vorhanden.
Zusätzlich ist hier die Service-Buchse zu finden. Diese Buchse wird zur Bedienung des
Setup-Menüs (s. Seite 12) und zum Ausführen von Firmware-Updates verwendet.
Abbildung 1: Frontansicht des KVM-Switches
Neben den Schnittstellen sind zwei Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 8) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite sind die Schnittstellen zum Anschluss der Geräte des Arbeitsplat-
zes und der Rechner angeordnet. Eine detaillierte Beschreibung der Schnittstellen
finden Sie auf den folgenden Seiten.
Aufstellen des Geräts
1. Stellen Sie sicher, dass die an den KVM-Switch anzuschließenden Rechner aus-
geschaltet sind. Falls die Rechner mit Tastaturen und Mäusen ausgestattet sind,
ziehen Sie die Kabel der Eingabegeräte aus den Schnittstellen der Rechner.
2. Platzieren Sie den KVM-Switch zwischen den Rechnern sowie dem Arbeitsplatz.
Beachten Sie hierbei die maximale Kabellänge zwischen dem KVM-Switch und
den anzuschließenden Rechnern:
 Einsatz der PS/2-Variante des KVM-Verbundkabels: maximal 6 Meter
 Einsatz der USB-Variante des KVM-Verbundkabels: maximal 4 Meter
3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der
Frontseite des Geräts, welchem Rechner zugewiesen werden soll.
HINWEIS: Beachten Sie beim nachfolgenden Anschluss der Rechner an den
KVM-Switch die Nummerierung der Schnittstellen an der Rückseite des Geräts.
Die Nummerierung dieser Schnittstellen entspricht den Nummern der Taster an
der Frontseite des Geräts.
PC 1 PC 2 User
Act.
Stat.
USB K/M
Service
G&D miniMUX2 · 4
