Installation
Installation
Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches sind zwei USB-Schnittstellen zum Anschluss
einer USB-Tastatur und/oder -Maus vorhanden.
HINWEIS:
Die PS/2-Schnittstellen zum Anschluss der Tastatur und Maus des
Arbeitsplatzes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der
Frontseite des Gerätes können gleichzeitig verwendet werden.
Zusätzlich ist hier die Service-Buchse zu finden. Diese Buchse wird zur Bedienung
des Setup-Menüs (siehe Bedienung des Setup-Menüs ab Seite 13) und zum Ausführen
von Firmware-Updates verwendet.

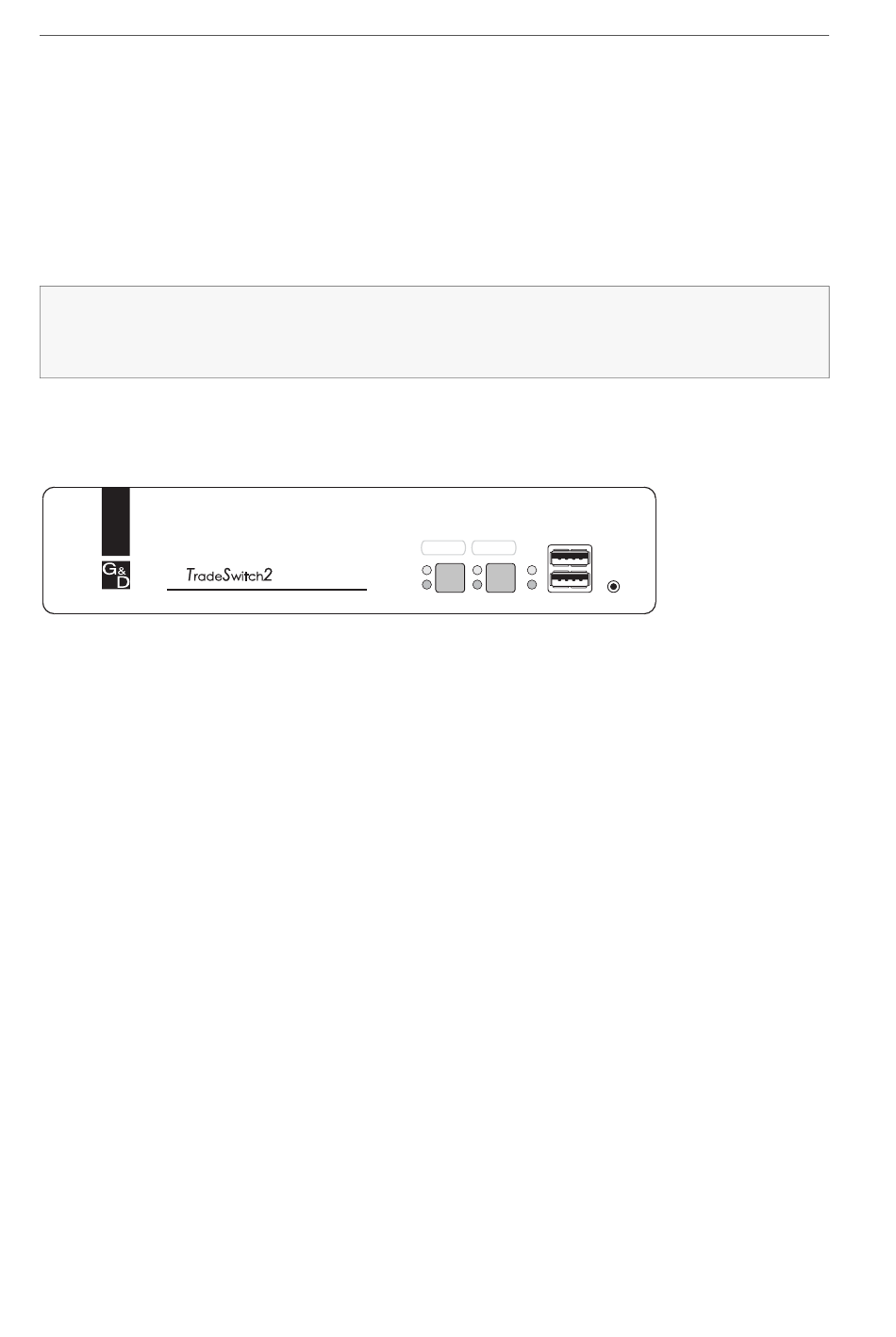

Abbildung 1: Frontansicht des KVM-Switches
Neben den Schnittstellen sind zwei Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 6) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der
Geräte des Arbeitsplatzes und der Rechner angeordnet. Eine detaillierte Beschreibung
der Schnittstellen finden Sie auf der folgenden Seite.
Aufstellen des Geräts
1. Stellen Sie sicher, dass die an den KVM-Switch anzuschließenden Rechner aus-
geschaltet sind. Falls die Rechner mit Tastaturen und Mäusen ausgestattet sind,
ziehen Sie die Kabel der Eingabegeräte aus den PS/2-Schnittstellen.
2. Platzieren Sie den KVM-Switch zwischen den Rechnern sowie dem Arbeitsplatz.
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem
KVM-Switch und den anzuschließenden Rechnern.
3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der
Frontseite des Geräts, welchem Rechner zugewiesen werden soll.
3 · G&D TradeSwitch2-PS/2
USB K/M
CPU 1
CPU 2
User
Active
Status
Service
