- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D RS232-Extender Installation und Bedienung Installation and Operation A9100045-1.00...
- Seite 2 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung RS232-Extender Beschreibung....................4 Lieferumfang....................4 Sicherheitshinweis ..................4 Technische Daten des RS 232-Extenders ............ 8 Maximale Kabellängen .................. 9 Allgemeine maximale Kabellängenempfehlung..........9 Seite 2 Version 1.00...
- Seite 3 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung RS232-Extender Seite 3 Version 1.00...
- Seite 4 1:1-Verlängerungskabels Sub-D9-Buchse auf – Stecker. wird mit dem Rechner verbunden, der mit einem RS232-Gerät (z.B. Modem o.ä.). Anwendungsfelder sind Situationen, in denen Geräte mehr als die normaler- weise für RS232-Verbindungen zulässigen ca. 9m vom dazugehörigen Rechner entfernt stehen. RS232-Extender-Set RS232 M/F-2 2 x externer AC-Adapter 100-240 V, 0,5 A, 47 Hz –...

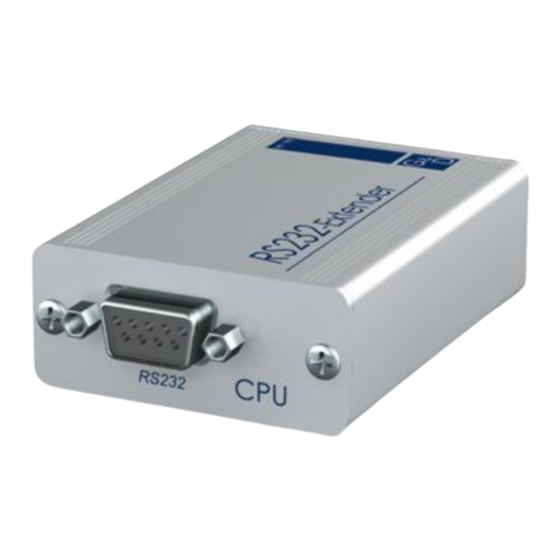

- Seite 5 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung RS232-Extender Zur Installation des RS232-Extenders verfahren Sie wie in der folgenden Installationsskizze beschrieben. Anschluss an einer seriellen Schnittstelle des Rechners RS232-Extender CPU Rückseite RS232-Extender CPU Frontseite RS232-Extender CPU und -CON werden über ein CAT-Kabel (Typ 5, 6, 7) miteinander...
- Seite 6 Sind Sender und Empfänger mit CAT-x-Kabel verbunden, so leuchtet jeweils die untere, grüne LED "Link" auf. Diese LED geht bei fehlerhafter Verbindung aus, oder flackert oder dimmt ggf. bei Übertragungsfehlern. Diese Hinweise gelten sowohl für RS232-Extender-CPU als auch RS232- Extender-CON. Seite 6 Version 1.00...
- Seite 7 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung RS232-Extender Cat.5-Kabel defekt Cat.5-Kabel nicht sicher eingesteckt Es ist ein "Crossover"-Cat.5-Kabel eingesteckt (Crossover-Kabel werden normalerweise für "Uplink"-Verbindungen zwischen Ethernet- Hubs eingesetzt, die Verdrahtung im Kabel läuft über Kreuz.) Das Kabel ist (deutlich) zu lang Logikbaustein LC4128V ist nicht programmiert Es ist ein Gerät im Standardbetrieb und eines im Slow-Mode...
- Seite 8 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung RS232-Extender 115.200 bit/s (57.600bit/s slow mode) volle RS232C: TxD, RxD, RTS, CTS, DTR, DSR, RI, DCD bis 50V Potentialunterschied zwischen Sender und Empfänger (nur Signalleitungen, Schirm muß ggf. im Kabel entkoppelt werden) Jumper "A" reduziert bei Einsatz die Datenrate auf 60% ("Slow Mode"), damit...
- Seite 9 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung RS232-Extender AWG26, S-STP, Montrose 220m 300m Emaxx CBL9646 AWG26, S-STP, ekumaxx 600 230m 310m flex (violett) AWG24, UTP, Belden Datatwist 310m 420m AWG24, FTP, BICC Brand-Rexx 340m 440m GigaPlus AWG24, UTP, Lucent/Avaya 310m...
- Seite 10 NOTIZEN...
- Seite 11 NOTIZEN...
