Anschluss der Rechner
Mouse PS/2
Keyb. PS/2
Monitor

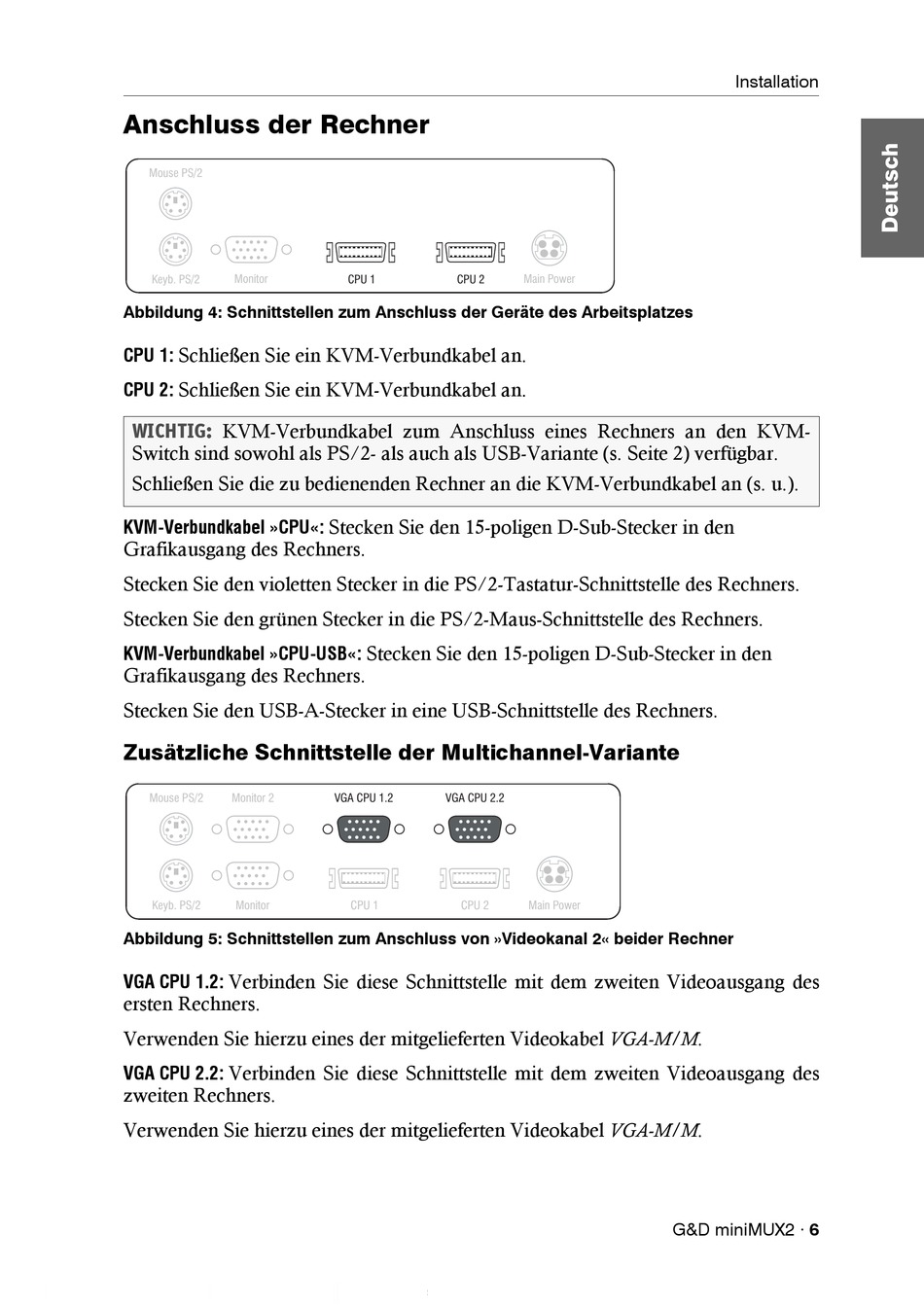

Abbildung 4: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
CPU 1:
Schließen Sie ein KVM-Verbundkabel an.
CPU 2:
Schließen Sie ein KVM-Verbundkabel an.
WICHTIG:
KVM-Verbundkabel zum Anschluss eines Rechners an den KVM-
Switch sind sowohl als PS/2- als auch als USB-Variante (s. Seite 2) verfügbar.
Schließen Sie die zu bedienenden Rechner an die KVM-Verbundkabel an (s. u.).
KVM-Verbundkabel »CPU«:
Grafikausgang des Rechners.
Stecken Sie den violetten Stecker in die PS/2-Tastatur-Schnittstelle des Rechners.
Stecken Sie den grünen Stecker in die PS/2-Maus-Schnittstelle des Rechners.
KVM-Verbundkabel »CPU-USB«:
Grafikausgang des Rechners.
Stecken Sie den USB-A-Stecker in eine USB-Schnittstelle des Rechners.
Zusätzliche Schnittstelle der Multichannel-Variante
Mouse PS/2
Monitor 2
Keyb. PS/2
Monitor
Abbildung 5: Schnittstellen zum Anschluss von »Videokanal 2« beider Rechner
VGA CPU 1.2:
Verbinden Sie diese Schnittstelle mit dem zweiten Videoausgang des
ersten Rechners.
Verwenden Sie hierzu eines der mitgelieferten Videokabel VGA-M/M.
Verbinden Sie diese Schnittstelle mit dem zweiten Videoausgang des
VGA CPU 2.2:
zweiten Rechners.
Verwenden Sie hierzu eines der mitgelieferten Videokabel VGA-M/M.
CPU 1
CPU 2
Stecken Sie den 15-poligen D-Sub-Stecker in den
Stecken Sie den 15-poligen D-Sub-Stecker in den
VGA CPU 1.2
VGA CPU 2.2
CPU 1
CPU 2
Main Power
Main Power
