 LWL-Kabel/Leitungen sind ohne Schleifen, z.B. von der Trommel,
gleichmäßig ruck- und drallfrei abzuziehen.
Bei Verlegung in Schutzrohren ist darauf zu achten, dass diese keine

scharfen Kanten aufweisen und Abknickungen vermieden werden.
 Grundsätzlich sind die jeweils gültigen Verlegevorschriften wie VDE
etc. zu berücksichtigen.
 Im Bereich von Verteilerschränken / Spleiß- und Übergangsstellen
sollte eine entsprechende Kabelreserve vorgesehen werden.
3.2

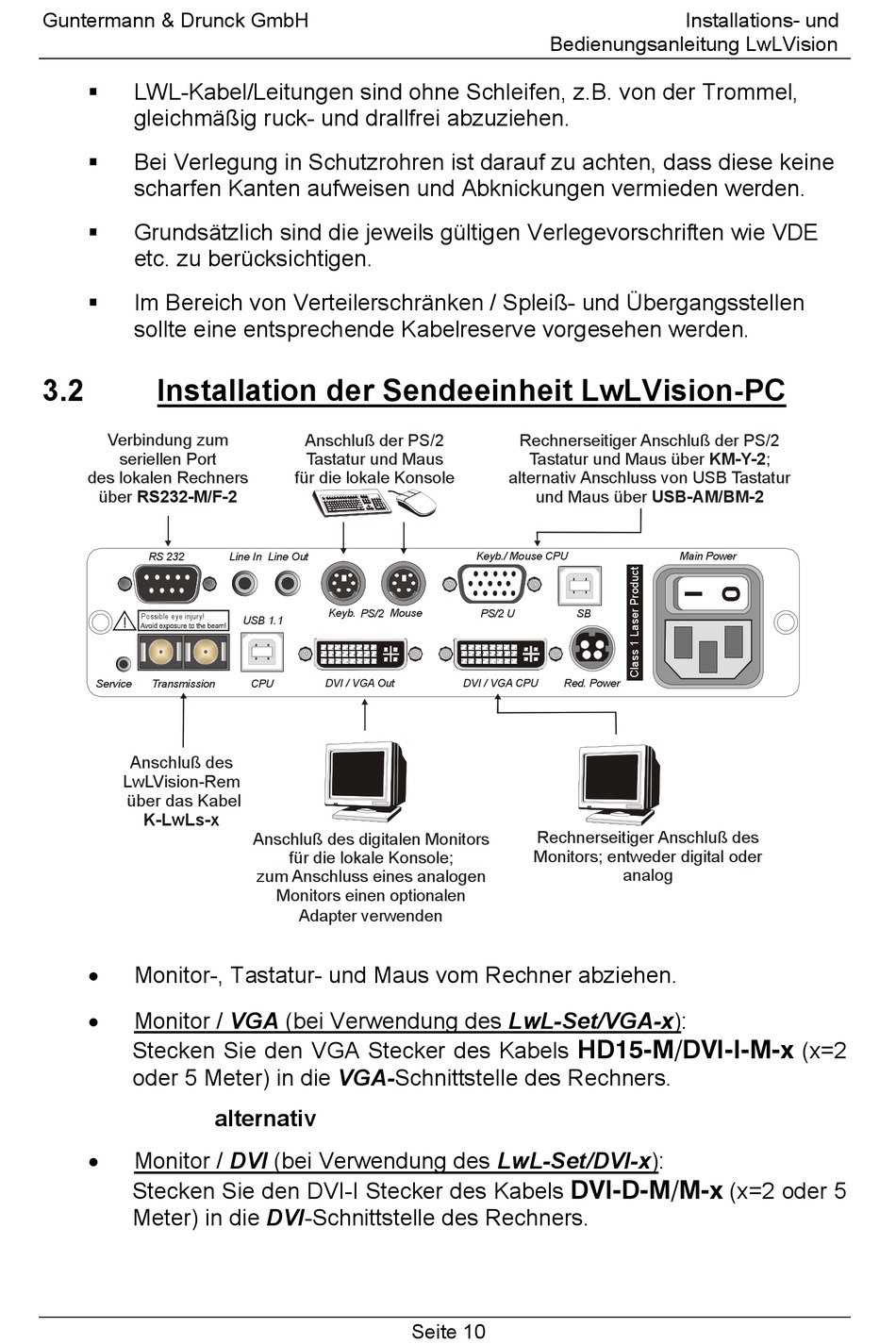

Installation der Sendeeinheit LwLVision-PC

Verbindung zum
seriellen Port
des lokalen Rechners
über RS232-M/F-2
RS 232
Possible eye injury!
!
Service Transmission
Anschluß des
LwLVision-Rem
über das Kabel
K-LwLs-x

Monitor-, Tastatur- und Maus vom Rechner abziehen.
 Monitor / VGA (bei Verwendung des LwL-Set/VGA-x):
Stecken Sie den VGA Stecker des Kabels
oder 5 Meter) in die VGA-Schnittstelle des Rechners.
 Monitor / DVI (bei Verwendung des LwL-Set/DVI-x):
Stecken Sie den DVI-I Stecker des Kabels
Meter) in die DVI-Schnittstelle des Rechners.
Anschluß der PS/2
Tastatur und Maus
für die lokale Konsole
Line In Line Out
Keyb. PS/2
USB 1.1
CPU DVI / VGA Out
Anschluß des digitalen Monitors
für die lokale Konsole;
zum Anschluss eines analogen
Monitors einen optionalen
Adapter verwenden
alternativ
Bedienungsanleitung LwLVision
Rechnerseitiger Anschluß der PS/2
Tastatur und Maus über
alternativ Anschluss von USB Tastatur
und Maus über
Keyb./ Mouse CPU
Mouse
PS/2 U
DVI / VGA CPU
Rechnerseitiger Anschluß des
Monitors; entweder digital oder
Seite 10
Installations- und
KM-Y-2
USB-AM/BM-2
Main Power
SB
Red. Power
analog
HD15-M/DVI-I-M-x
DVI-D-M/M-x
(x=2 oder 5
;
(x=2
