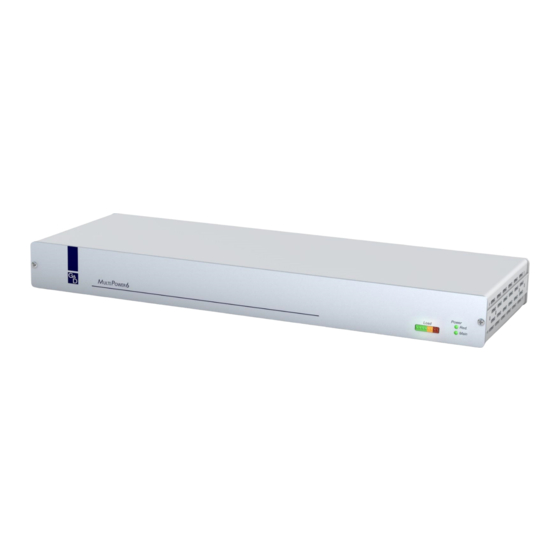

Guntermann & Drunck MultiPower-6 Installationsanleitung
Verwandte Anleitungen für Guntermann & Drunck MultiPower-6
Inhaltszusammenfassung für Guntermann & Drunck MultiPower-6
- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D MultiPower-6 Installation und Bedienung Installation and Operation A9100228-1.00...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2013. Alle Rechte vorbehalten. Version 1.00 – 14.05.2013 Firmware: 1.0.1 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · MultiPower-6... -
Seite 3: Inhaltsverzeichnis
Einrichten einer Verbindung im Terminalemulationsprogramm ....6 Konfigurationseinstellungen ................7 Verzögerung bis zur Aktivierung der ersten »Power Out«-Buchse ..... 7 Verzögerung bis zur Aktivierung der weiteren »Power Out«-Buchsen ....7 Wiederherstellung der Standardeinstellungen ..........8 Statusinformationen anzeigen ................9 Technische Daten ................... 10 MultiPower-6 · ii... -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · MultiPower-6... -
Seite 5: Einleitung
Gerätes und die Last der eingeschalteten Geräte. Im Service-Menü können Sie das Gerät konfigurieren und verschiedene Informatio- nen abrufen. Lieferumfang 1 × zentrale Stromversorgung MultiPower-6 6 × PowerLoop-Kabel 2 × Stromversorgungskabel 1 × USB-Service-Kabel 1 × Handbuch MultiPower-6 · 2... -
Seite 6: Installation
1. Schalten Sie den Netzschalter des internen Netzteils ein. Main Power 2. Schalten Sie ggf. den Netzschalter des internen Netzteils ein. Red. Power HINWEIS: Nach dem Einschalten der zentralen Stromversorgung werden die ein- zelnen Ausgänge nacheinander eingeschaltet. 3 · MultiPower-6... -
Seite 7: Statusanzeigen
Power Out [x] Status Die Spannung steht an diesem Ausgang bereit. An diesem Ausgang steht keine Spannung zur Verfügung. Im Falle einer Überlast oder eines Kurzschlusses wird der Ausgang abgeschaltet und nach 10 Sekunden wieder akti- viert. MultiPower-6 · 4... -
Seite 8: Das Setup-Menü
Das Setup-Menü Das Setup-Menü Im Setup-Menü können Sie die Einstellungen der zentralen Stromversorgung einse- hen und ändern. Zusätzlich können Sie verschiedene Statusinformationen abrufen. Setup Menu for MultiPower-6 Show Firmware Info ... Show Temperature Info Show Load Info Show Power Out Info... -
Seite 9: Einrichten Einer Verbindung Im Terminalemulationsprogramm
Sie die auf der folgenden Seite aufgelisteten Verbindungseinstellungen. Bits pro Sekunde: 115.200 Datenbits: Parität: Keine Stoppbits: Flusssteuerung: Keine 3. Verbinden Sie die Service-Schnittstelle der zentralen Stromversorgung mit einer USB-Schnittstelle des Computers. Verwenden Sie hierzu das mitgelieferte Servicekabel. MultiPower-6 · 6... -
Seite 10: Konfigurationseinstellungen
4. Wählen Sie die Zeile Power Channel Delay mit den Tasten Pfeil bzw. Pfeil 5. Verringern oder erhöhen Sie den eingestellten Wert mit den Tasten bzw. Pfeil Pfeil 6. Bestätigen Sie zur Speicherung des ausgewählten Wertes die Taste 7 · MultiPower-6... -
Seite 11: Wiederherstellung Der Standardeinstellungen
2. Laden Sie die Verbindungseinstellungen des Setup-Menüs und starten Sie anschließend die Verbindung. 3. Betätigen Sie innerhalb des Terminalemulationsprogramms die Taste 4. Wählen Sie die Zeile Set System Defaults mit den Tasten Pfeil bzw. Pfeil 5. Betätigen Sie die , um die Standardeinstellungen wiederherzustellen. Eingabetaste MultiPower-6 · 8... -
Seite 12: Statusinformationen Anzeigen
Spannung ist verfügbar. Power: Keine Spannung verfügbar. off: 5. Betätigen Sie die Taste , um wieder in das Hauptmenü zu gelangen. 6. Wiederholen Sie ggf. die Schritte 4. und 5., um weitere Statusinformationen ein- zusehen. 9 · MultiPower-6... -
Seite 13: Technische Daten
100 - 240 VAC/60 - 50Hz; 1,2 - 0,5 A Gehäuse Material: Aluminium eloxiert Maße (B × H × T): 19” × 1 HE× 154,5 mm Gewicht: 1860 g Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS MultiPower-6 · 10... - Seite 26 NOTES...
- Seite 27 NOTES...
- Seite 28 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100228 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
