- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D UCON-Audio Installationsanleitung Installation Guide A9100105-1.10...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2013. Alle Rechte vorbehalten. Version 1.10 – 28.10.2013 Firmware: 3.39 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D UCON-Audio... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Das Arbeitsplatzmodul »UCON-Audio« ............2 Lieferumfang ....................2 Installation ....................... 3 Erforderliches Zubehör ..................3 Anschluss der Geräte des lokalen Arbeitsplatzes ..........3 Weitere Schnittstellen ..................4 Inbetriebnahme ....................4 Anmelden am CATCenter-System ..............4 Statusanzeigen .................... -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D UCON-Audio... -
Seite 5: Das Arbeitsplatzmodul »Ucon-Audio

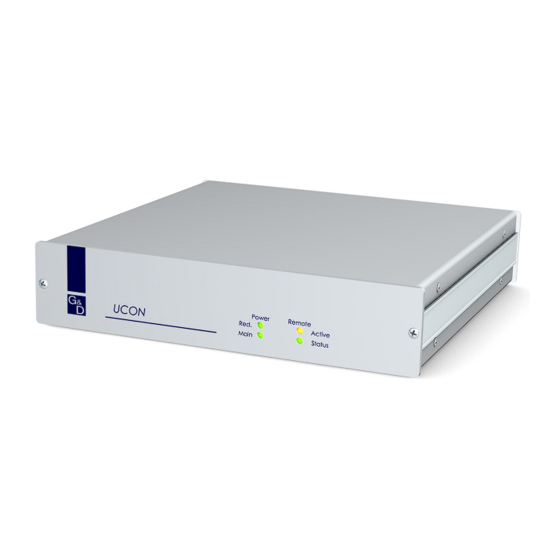

Das Arbeitsplatzmodul »UCON-Audio« Das Arbeitsplatzmodul »UCON-Audio« Mit dem Arbeitsplatzmodul UCON-Audio integrieren Sie einen Arbeitsplatz in ein CATCenter-System. Das Arbeitsplatzmodul kann in die folgenden CATCenter-Systeme integriert werden: Serie Variante(n) Bemerkung CATCenter NEO NEO 16 Die Übertragung von Audiosignalen wird unterstützt. CATCenter X2, X4, X8 Die Übertragung von Audiosignalen... -
Seite 6: Installation
Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Arbeits- platzmoduls UCON-Audio an ein CATCenter-System. Anschluss der Geräte des lokalen Arbeitsplatzes Abbildung 1: Rückansicht des Arbeitsplatzmoduls UCON-Audio HINWEIS: Tastatur und Maus des lokalen Arbeitsplatzes können wahlweise über die USB- oder die PS/2-Schnittstellen des Arbeitsplatzmoduls angeschlossen werden. -
Seite 7: Weitere Schnittstellen
TIPP: Während des System Startups des Arbeitsplatzmoduls wird Ihnen die aktuelle Hotkey-Konfiguration des CATCenter-Systems angezeigt. Anmelden am CATCenter-System Nach dem Abschluss des System Startups des Arbeitsplatzmoduls erscheint das Login-Fenster des CATCenter-Systems. Melden Sie sich mit Ihrem Benutzernamen und Ihrem Passwort am System an. G&D UCON-Audio · 4... -
Seite 8: Statusanzeigen
Auf der Rückseite des Arbeitsplatzmoduls befinden sich der Transmission-Schnitt- stelle zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion: Bereich Bedeutung Port ist aktuell durch den Benutzer belegt. Trans- gelb mission Verbindung zum CATCenter-System hergestellt. grün Tabelle 3: Statusanzeigen am Arbeitsplatzmodul 5 · G&D UCON-Audio... -
Seite 9: Tradeswitch-Led
Tastatur- und Maussignale eines Master- Arbeitsplatzes auf das Arbeitsplatzmodul aufgeschaltet sind. HINWEIS: Die Aufschaltung der Tastatur- und Maussignale auf ein anderes Arbeitsplatzmodul oder einen Target-Computer ist nur möglich, falls die kosten- pflichtige TradeSwitch-Funktion für das CATCenter-System erworben wurde. G&D UCON-Audio · 6... -
Seite 10: Technische Daten
Einsatz- umgebung Luftfeuchte: < 80%, nicht kondensierend für Arbeitsplatz: 1 x SubHD15 Buchse (Video) Schnittstellen 2 x PS/2-Buchse (Tastatur/Maus) 2 x USB-A-Buchse (Tastatur/Maus) zum Matrixswitch: 1 x RJ45-Buchse für Update: 2,5 mm Klinkenbuchse CE, RoHs Konformität 7 · G&D UCON-Audio... -
Seite 11: Kundenservice
Sie erreichen das Service-Team montags bis donnerstags von 07:30 Uhr bis 16:30 Uhr und freitags von 07:30 Uhr bis 15:00 Uhr unter der Rufnummer +49 (0) 2739 8901-100. Anfragen per E-Mail senden Sie an service@gdsys.de. G&D UCON-Audio · 8... -
Seite 12: About This Guide
© Guntermann & Drunck GmbH 20013 All rights reserved. Version 1.10 – 28/10/2013 Firmware: 3.39 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Phone +49 2739 8901-100 +49 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D UCON-Audio... - Seite 13 Contents Contents Safety guidelines ....................1 The »UCON-Audio« user module ..............2 Scope of delivery ....................2 Installation ....................... 3 Required accessory .................... 3 Connecting the devices of the local user console ..........3 Further interfaces ....................4 Initiation ......................4 Logging on to the CATCenter system ...............
-
Seite 14: Safety Guidelines
Operate this device with the provided G&D power pack or with the power packs listed in the operating manual. ! Operate the device only in the intended area of application This device has been designed for indoor use. Do not expose it to extreme cold, heat or humidity. 1 · G&D UCON-Audio... -
Seite 15: The »Ucon-Audio« User Module
The »UCON-Audio« user module The »UCON-Audio« user module The UCON-Audio user module enables you to integrate a user console into a CATCenter system. The user module can be integrated into the following CATCenter systems: Series Variant(s) Comment CATCenter NEO NEO 16 Audio signals can be transmitted. -
Seite 16: Installation
CATCenter system. Connecting the devices of the local user console Figure 1: Back panel of the UCON-Audio user module NOTE: Both keyboard and mouse of the local user module can either be connected to the USB or the PS/2 interfaces of the user module. -
Seite 17: Further Interfaces
Logging on to the CATCenter system After the System Startup has been successfully carried out at the user module, the login window of the CATCenter system does appear. Log on to the system with your user name and your password. G&D UCON-Audio · 4... -
Seite 18: Status Displays
LEDs. These LEDs have the following meaning: Area Meaning The port is currently occupied by the user. Trans- yellow mission The connection to the CATCenter system has been estab- green lished. Table 3: Status displays at the user module 5 · G&D UCON-Audio... -
Seite 19: Tradeswitch-Led
NOTE: The keyboard and mouse signals can only access another user module or target computer if you bought the additional TradeSwitch function for the CATCenter system. G&D UCON-Audio · 6... -
Seite 20: Technical Data
2 x PS/2 socket (keyboard/mouse) 2 x USB-A socket (keyboard/mouse) to matrix switch: 1 x RJ45 socket for local computers 2 x RJ45 socket (with user module CATpro2) for update: 1 x 2,5 mm jack plug CE, RoHs Conformity 7 · G&D UCON-Audio... -
Seite 21: Customer Service
on Mondays to Thursdays from 8:00 am to 4:30 pm and on Fridays from 7:30 am to 3:00 pm under the telephone number +49 (0) 2739 8901-100. Requests by e-mail can be send to service@gdsys.de. G&D UCON-Audio · 8... - Seite 22 NOTES...
- Seite 23 NOTES...
- Seite 24 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100105 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
