- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DVIMUX4-PS/2 Installation und Bedienung Installation and Operation A9100083-1.70...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2010. Alle Rechte vorbehalten. Version 1.70 – 22.10.2010 Firmware: 1.5.3 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D DVIMUX4-PS/2... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »DVIMUX4-PS/2« .............. 2 Lieferumfang ....................2 Installation ....................... 3 Übersicht der Schnittstellen ................3 Aufstellen des Geräts ..................3 Anschluss der Geräte des Arbeitsplatzes ............. 4 Anschluss der Rechner ..................5 Anschluss der Stromversorgung ................. 6 Weiterführende Information ................ -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungs- anleitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DVIMUX4-PS/2... -
Seite 5: Der Kvm-Switch »Dvimux4-Ps/2

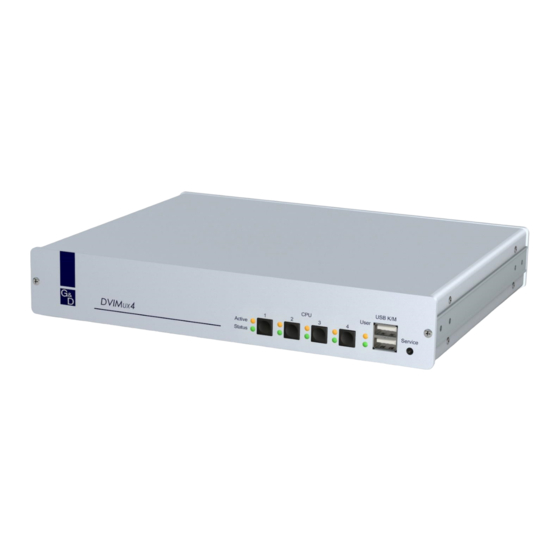

Rackmount-Variante verfügbar (siehe Bestellnummern auf Seite 31). Die Rackmount-Varianten sind mit der Frontseite nach vorn im Rack zu platzieren. Zum Anschluss der Rechner an den KVM-Switch DVIMUX4-PS/2 sind die passen- den KVM-Kabelsets erforderlich. Eine Auflistung der erhältlichen KVM-Kabelsets finden Sie auf Seite 31. -
Seite 6: Installation
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. 3 · G&D DVIMUX4-PS/2... -
Seite 7: Anschluss Der Geräte Des Arbeitsplatzes
Falls Sie eine Multichannel-Variante des KVM-Switches erworben haben, schließen Sie den bzw. die weiteren Monitore an die hierfür vorgesehenen Schnittstellen (MC2, MC3 und MC4), (MC3 und MC4) und Monitor 2 Monitor 3 Monitor 4 (MC4) an. G&D DVIMUX4-PS/2 · 4... -
Seite 8: Anschluss Der Rechner
Falls Sie eine Multi-Channel-Variante des KVM-Switches erworben haben, verbinden Sie die hierfür vorgesehenen Schnittstellen (MC2, DVI-I CPU x.2 MC3 und MC4), DVI-I CPU x.3 (MC3 und MC4) bzw. DVI-I CPU x.4 (MC4) mit den entsprechenden Videoausgängen des Rechners. 5 · G&D DVIMUX4-PS/2... -
Seite 9: Anschluss Der Stromversorgung
Keyb. Mouse Line In Keyb. Mouse Line In Keyb. Mouse Line In Keyb. Mouse Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. G&D DVIMUX4-PS/2 · 6... -
Seite 10: Weiterführende Information
Moderne Monitore dieser Art schalten üblicherweise – je nach Eingangssignal – den Signaltyp selbstständig um. Ist dies nicht der Fall, so hat die Umschaltung von digitaler auf analoge Signalverarbeitung (und umgekehrt) manuell durch den Anwender am Monitor zu erfolgen. 7 · G&D DVIMUX4-PS/2... -
Seite 11: Inbetriebnahme
Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. G&D DVIMUX4-PS/2 · 8... -
Seite 12: Umschaltung Zwischen Den Rechnern
Kanäle in auf- oder absteigender Folge mit den Step-Keys umschalten. WICHTIG: Die jeweils aktiven Step-Keys sind von der Auswahl der Select-Keys abhängig. Die folgende Tabelle listet die Step-Keys in Abhängigkeit von den akti- ven Select-Keys auf. 9 · G&D DVIMUX4-PS/2... -
Seite 13: Umschaltung Über Ein Serielles Gerät
Ändern Sie ggf. den Standard-Modus (s. Seite 27) der Service-Buchse auf diesen Modus, falls Sie unmittelbar nach dem Start des KVM-Switches die Kanalumschaltung über das serielle Gerät nutzen möchten. Alternativ ist im laufenden Betrieb durch Eingabe des Befehls » « der Wechsel zum -Modus möglich. Switch G&D DVIMUX4-PS/2 · 10... - Seite 14 Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled Switch-Modus (RS232) aktiviert 11 · G&D DVIMUX4-PS/2...
-
Seite 15: Konfiguration
Auswahl des Typs der PS/2-Tastatur Standard Aktivierung oder Reset einer PS/2-Maus Auf den folgenden Seiten wird die grundlegende Bedienung des Setup-Modus sowie des Setup-Menüs erläutert. Die konfigurierbaren Funktionen des KVM-Switches werden ab Seite 16 detailliert beschrieben. G&D DVIMUX4-PS/2 · 12... -
Seite 16: Bedienung Des Setup-Modus
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. 13 · G&D DVIMUX4-PS/2... -
Seite 17: Bedienung Des Setup-Menüs
Setup-Menü (s. Abbildung auf Seite 15) dargestellt. HINWEIS: Wird der KVM-Switch gestartet, während die Verbindung aufgebaut wird, sehen Sie kurzzeitig das G&D Firmware Update Utility, bevor das Setup-Menü dargestellt wird. Dieses spezielle Utility wird ausschließlich vom Support-Team angewendet. G&D DVIMUX4-PS/2 · 14... - Seite 18 Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. 15 · G&D DVIMUX4-PS/2...
-
Seite 19: Konfigurationseinstellungen
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win G&D DVIMUX4-PS/2 · 16... -
Seite 20: Änderung Des Einfachen Hotkeys
Aktivierung des Hotkeys Alt Alt Gr Aktivierung des Hotkeys Alt Gr Aktivierung des Hotkeys Win Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 17 · G&D DVIMUX4-PS/2... -
Seite 21: Änderung Des Doppel-Hotkeys
Aktivierung des Doppel-Hotkeys Alt Gr + Strg Alt Gr+Ctrl Aktivierung des Doppel-Hotkeys Win + Strg Win+Ctrl Shift+Win Aktivierung des Doppel-Hotkeys Shift + Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-PS/2 · 18... -
Seite 22: Änderung Der Select-Keys
A ... D Aktivierung der Select-Keys A, B, C, D Aktivierung der Select-Keys F1, F2, F3, F4 F1 ... F4 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 19 · G&D DVIMUX4-PS/2... -
Seite 23: Hotkey-Verzögerung Ein- Oder Ausschalten
3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-PS/2 · 20... -
Seite 24: Standardeinstellungen Wiederherstellen
Zeile Set System Defaults aus. 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der . Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. 21 · G&D DVIMUX4-PS/2... -
Seite 25: Automatische Aufschaltung Des Ersten Kanals
Leertaste Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-PS/2 · 22... -
Seite 26: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 23 · G&D DVIMUX4-PS/2... -
Seite 27: Umschaltung Über Tastenkombinationen (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-PS/2 · 24... -
Seite 28: Umschaltung Über Step-Keys (De)Aktivieren
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Verwendung von Step-Keys deaktiviert Verwendung der angezeigten Step-Keys aktiviert [Step-Keys] 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 25 · G&D DVIMUX4-PS/2... -
Seite 29: Änderung Der Bitrate Der Service-Buchse
Tastatur, um zwischen folgenden Leertaste Bitraten zu wählen: serielle Datenübertragung mit 115.200 bit/s 115200 9600 serielle Datenübertragung mit 9.600 bit/s 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-PS/2 · 26... -
Seite 30: Änderung Des Standard-Modus Der Service-Buchse
Optionen zu wählen: Setup Menu Start des KVM-Extenders erfolgt im Modus Setup-Menü Start des KVM-Extenders erfolgt im Modus Switch Switch 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 27 · G&D DVIMUX4-PS/2... -
Seite 31: Ändern Des Scancode-Sets Einer Ps/2-Tastatur
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 5. Schalten Sie den KVM-Switch aus und wieder ein. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D DVIMUX4-PS/2 · 28... -
Seite 32: Auswahl Des Typs Der Ps/2-Tastatur
Tastatur, um den Typ der Tastatur auszuwählen: PixelPower Blue Tastatur PixelPower (blue) Tastatur SKIDATA1 SKIDATA1 Standard Standard-PS/2-Tastatur 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 29 · G&D DVIMUX4-PS/2... -
Seite 33: Aktivierung Oder Reset Einer Ps/2-Maus
2. Betätigen Sie einen der unten angegebenen Setup-Keys, um die Akti- vierung oder einen Reset der PS/2-Maus durchzuführen: Aktivierung der PS/2-Maus eines Linux-PC Aktivierung der PS/2-Wheel-Maus eines Linux-PC Aktivierung der PS/2-Wheel-Maus mit Zusatztasten eines Linux-PC Reset der PS/2-Maus-Schnittstelle eines Windows-PC G&D DVIMUX4-PS/2 · 30... -
Seite 34: Bestellnummern
A610 0120 CPU-MC4-DVID-DL-PL-2 A610 0124 CPU-MC4-DVID-DL-PL-5 DVIMUX8-PS/2 A610 0136 CPU-MC4-DVIA-PL-2 A210 0082 DVIMUX8-PS/2 A610 0140 CPU-MC4-DVIA-PL-5 A210 0086 DVIMUX8-MC2-PS/2 A610 0128 CPU-MC4-DVID-DL-U-2 A610 0132 CPU-MC4-DVID-DL-U-5 DVIMUX8-USB A610 0112 CPU-MC4-DVIA-U-2 A210 0084 DVIMUX8-USB A610 0113 CPU-MC4-DVIA-U-5 A210 0088 DVIMUX8-MC2-USB 31 · G&D DVIMUX4-PS/2... -
Seite 35: Technische Daten
Maße (B × H × T): 270 × 44 × 210 mm (Desktop) 19” × 1HE × 210 mm (Rackmount) Gewicht: ca. 1,6 kg Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHs G&D DVIMUX4-PS/2 · 32... - Seite 36 Stromversorgung Stromaufnahme: 230mA@240VAC; 530mA@100VAC Leistungsaufnahme Standby: 23,0W@240VAC; 23,0W@100VAC Betrieb: 32,4W@240VAC; 32,6W@100VAC Gehäuse Maße (B × H × T): 270 × 132 × 210 mm (Desktop) 19” × 3HE × 210 mm (Rackmount) Gewicht: ca. 2,5 kg 33 · G&D DVIMUX4-PS/2...
- Seite 37 NOTIZEN...
- Seite 73 NOTES...
- Seite 74 NOTES...
- Seite 75 NOTES...
