Installation
Anschluss der Geräte des Arbeitsplatzes
Mouse PS/2
Keyb. PS/2 Monitor

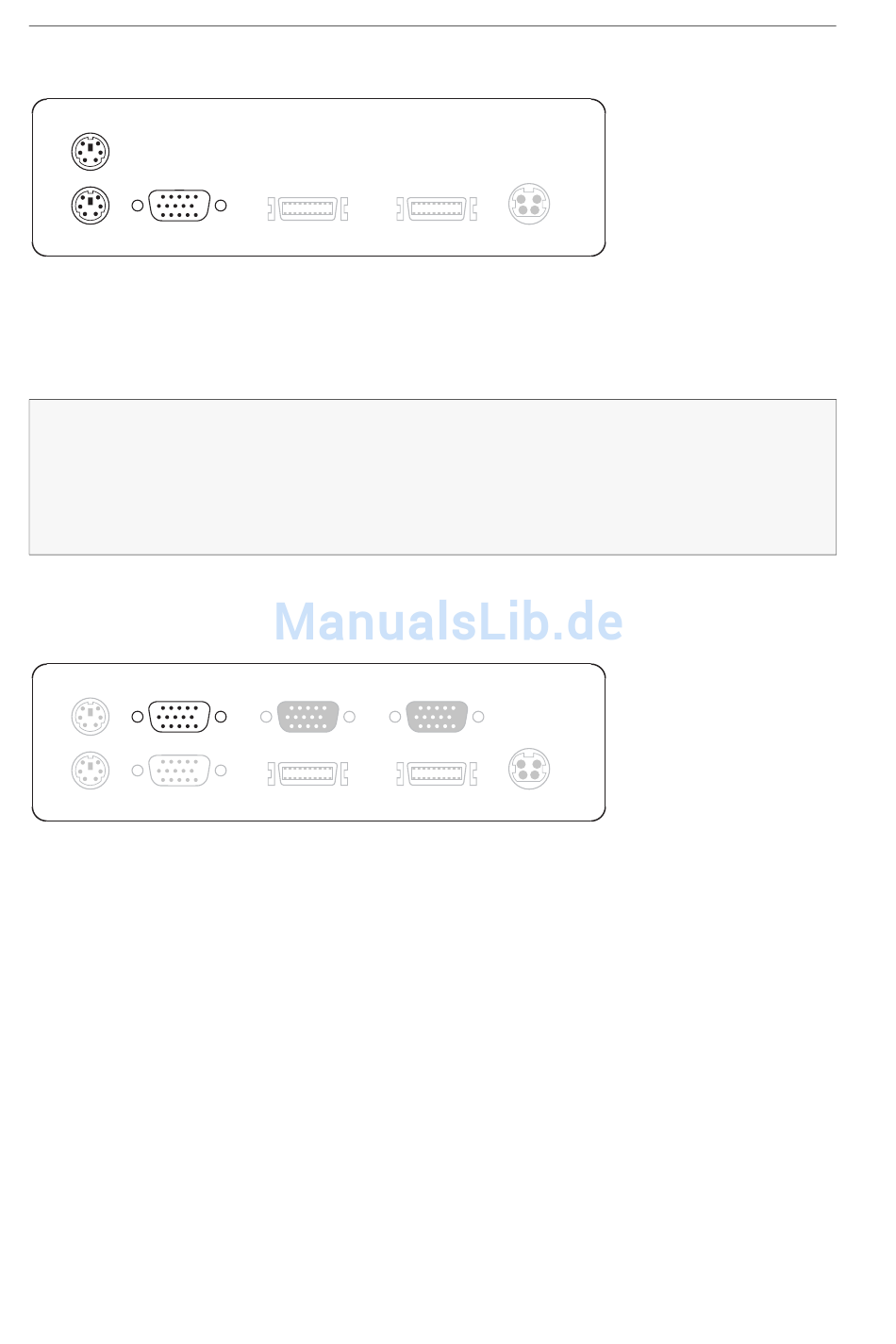

Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
Stecken Sie das Anschlusskabel der PS/2-Tastatur ein.
Keyb. PS/2:
Stecken Sie das Anschlusskabel der PS/2-Maus ein.
Mouse PS/2:
HINWEIS:
Alternativ können Sie eine USB-Tastatur und/oder USB-Maus auch an
die Schnittstellen USB K/M an der Frontseite des Geräts anschließen.
Die PS/2-Schnittstellen zum Anschluss von Tastatur und Maus des Arbeitsplat-
zes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der Front-
seite des Gerätes können gleichzeitig verwendet werden.
Schließen Sie den Monitor des Arbeitsplatzes an.
Monitor:
Zusätzliche Schnittstelle der Multichannel-Variante
Mouse PS/2 Monitor 2
Keyb. PS/2 Monitor
Abbildung 3: Schnittstelle zum Anschluss des zweiten Monitors des Arbeitsplatzes
Schließen Sie den zweiten Monitor des Arbeitsplatzes an.
Monitor 2:
5 · G&D miniMUX2
CPU 1 CPU 2
VGA CPU 1.2 VGA CPU 2.2
CPU 1 CPU 2
Main Power
Main Power
