Weitere Informationen zu den Anforderungen für SAS/SATA-Kabel und zum An-
schließen von SAS/SATA-Einheiten finden Sie in der Dokumentation, die mit diesen
Einheiten geliefert wird.
Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter der
Adresse http://www.ibm.com/servers/eserver/serverproven/compat/us/.

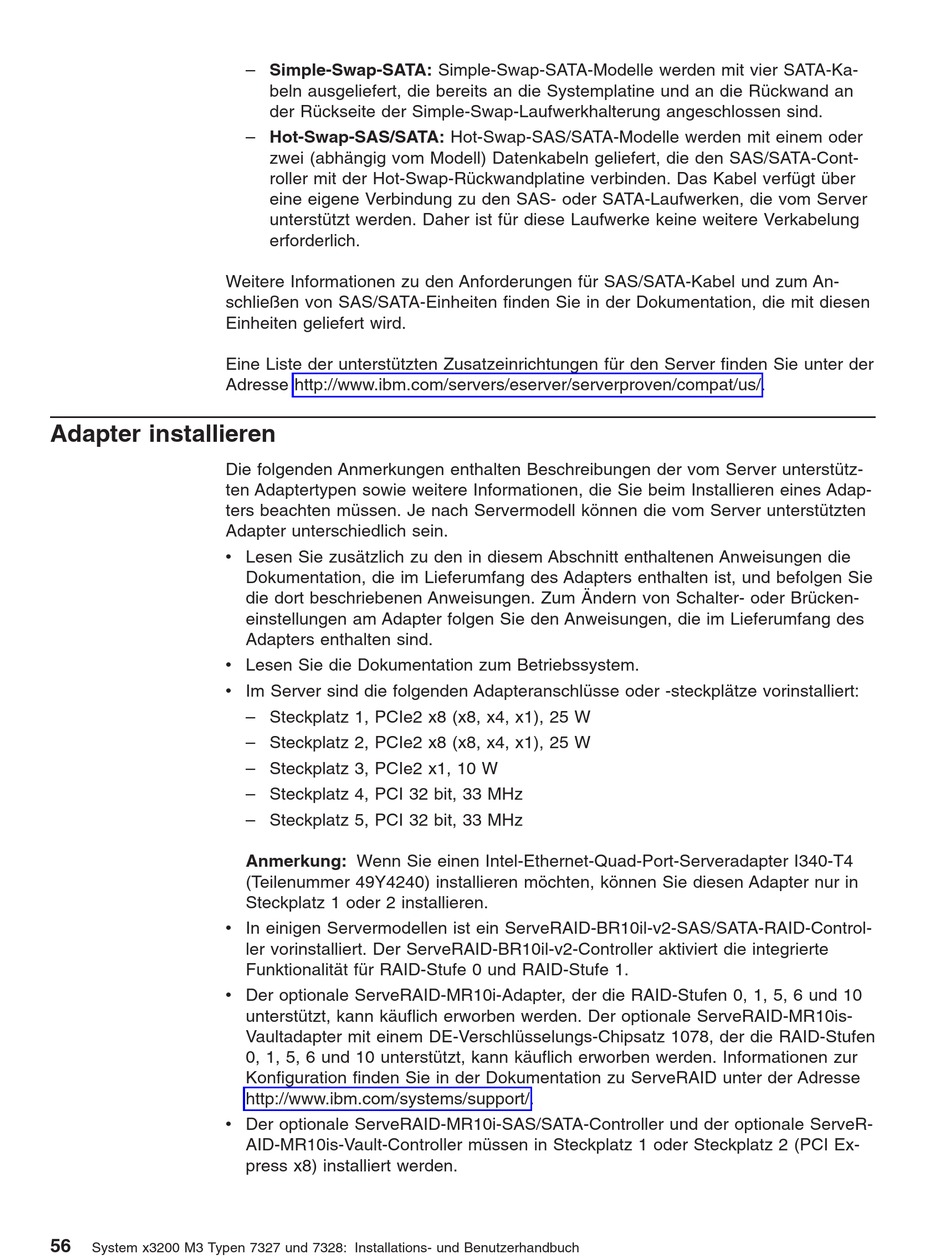

Adapter installieren
Die folgenden Anmerkungen enthalten Beschreibungen der vom Server unterstütz-
ten Adaptertypen sowie weitere Informationen, die Sie beim Installieren eines Adap-
ters beachten müssen. Je nach Servermodell können die vom Server unterstützten
Adapter unterschiedlich sein.
v Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die
v Lesen Sie die Dokumentation zum Betriebssystem.
v Im Server sind die folgenden Adapteranschlüsse oder -steckplätze vorinstalliert:
v In einigen Servermodellen ist ein ServeRAID-BR10il-v2-SAS/SATA-RAID-Control-
v Der optionale ServeRAID-MR10i-Adapter, der die RAID-Stufen 0, 1, 5, 6 und 10
v Der optionale ServeRAID-MR10i-SAS/SATA-Controller und der optionale ServeR-
56
System x3200 M3 Typen 7327 und 7328: Installations- und Benutzerhandbuch
– Simple-Swap-SATA: Simple-Swap-SATA-Modelle werden mit vier SATA-Ka-
beln ausgeliefert, die bereits an die Systemplatine und an die Rückwand an
der Rückseite der Simple-Swap-Laufwerkhalterung angeschlossen sind.
– Hot-Swap-SAS/SATA: Hot-Swap-SAS/SATA-Modelle werden mit einem oder
zwei (abhängig vom Modell) Datenkabeln geliefert, die den SAS/SATA-Cont-
roller mit der Hot-Swap-Rückwandplatine verbinden. Das Kabel verfügt über
eine eigene Verbindung zu den SAS- oder SATA-Laufwerken, die vom Server
unterstützt werden. Daher ist für diese Laufwerke keine weitere Verkabelung
erforderlich.
Dokumentation, die im Lieferumfang des Adapters enthalten ist, und befolgen Sie
die dort beschriebenen Anweisungen. Zum Ändern von Schalter- oder Brücken-
einstellungen am Adapter folgen Sie den Anweisungen, die im Lieferumfang des
Adapters enthalten sind.
– Steckplatz 1, PCIe2 x8 (x8, x4, x1), 25 W
– Steckplatz 2, PCIe2 x8 (x8, x4, x1), 25 W
– Steckplatz 3, PCIe2 x1, 10 W
– Steckplatz 4, PCI 32 bit, 33 MHz
– Steckplatz 5, PCI 32 bit, 33 MHz
Anmerkung: Wenn Sie einen Intel-Ethernet-Quad-Port-Serveradapter I340-T4
(Teilenummer 49Y4240) installieren möchten, können Sie diesen Adapter nur in
Steckplatz 1 oder 2 installieren.
ler vorinstalliert. Der ServeRAID-BR10il-v2-Controller aktiviert die integrierte
Funktionalität für RAID-Stufe 0 und RAID-Stufe 1.
unterstützt, kann käuflich erworben werden. Der optionale ServeRAID-MR10is-
Vaultadapter mit einem DE-Verschlüsselungs-Chipsatz 1078, der die RAID-Stufen
0, 1, 5, 6 und 10 unterstützt, kann käuflich erworben werden. Informationen zur
Konfiguration finden Sie in der Dokumentation zu ServeRAID unter der Adresse
http://www.ibm.com/systems/support/.
AID-MR10is-Vault-Controller müssen in Steckplatz 1 oder Steckplatz 2 (PCI Ex-
press x8) installiert werden.
