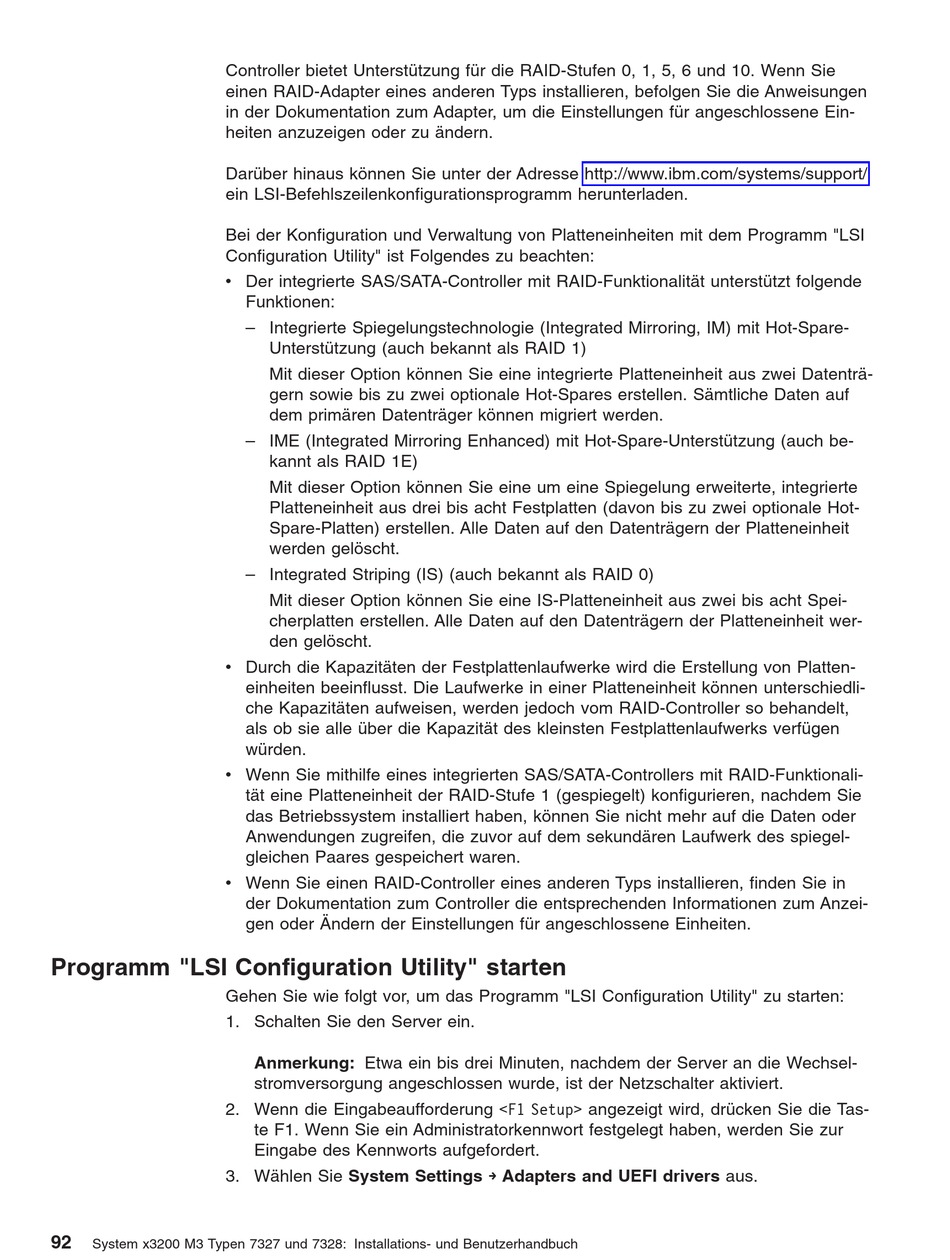

Controller bietet Unterstützung für die RAID-Stufen 0, 1, 5, 6 und 10. Wenn Sie
einen RAID-Adapter eines anderen Typs installieren, befolgen Sie die Anweisungen
in der Dokumentation zum Adapter, um die Einstellungen für angeschlossene Ein-
heiten anzuzeigen oder zu ändern.
Darüber hinaus können Sie unter der Adresse http://www.ibm.com/systems/support/
ein LSI-Befehlszeilenkonfigurationsprogramm herunterladen.
Bei der Konfiguration und Verwaltung von Platteneinheiten mit dem Programm "LSI
Configuration Utility" ist Folgendes zu beachten:
v Der integrierte SAS/SATA-Controller mit RAID-Funktionalität unterstützt folgende
v Durch die Kapazitäten der Festplattenlaufwerke wird die Erstellung von Platten-
v Wenn Sie mithilfe eines integrierten SAS/SATA-Controllers mit RAID-Funktionali-
v Wenn Sie einen RAID-Controller eines anderen Typs installieren, finden Sie in
Programm "LSI Configuration Utility" starten
Gehen Sie wie folgt vor, um das Programm "LSI Configuration Utility" zu starten:
1. Schalten Sie den Server ein.
2. Wenn die Eingabeaufforderung <F1 Setup> angezeigt wird, drücken Sie die Tas-
3. Wählen Sie System Settings → Adapters and UEFI drivers aus.
92
System x3200 M3 Typen 7327 und 7328: Installations- und Benutzerhandbuch
Funktionen:
– Integrierte Spiegelungstechnologie (Integrated Mirroring, IM) mit Hot-Spare-
Unterstützung (auch bekannt als RAID 1)
Mit dieser Option können Sie eine integrierte Platteneinheit aus zwei Datenträ-
gern sowie bis zu zwei optionale Hot-Spares erstellen. Sämtliche Daten auf
dem primären Datenträger können migriert werden.
– IME (Integrated Mirroring Enhanced) mit Hot-Spare-Unterstützung (auch be-
kannt als RAID 1E)
Mit dieser Option können Sie eine um eine Spiegelung erweiterte, integrierte
Platteneinheit aus drei bis acht Festplatten (davon bis zu zwei optionale Hot-
Spare-Platten) erstellen. Alle Daten auf den Datenträgern der Platteneinheit
werden gelöscht.
– Integrated Striping (IS) (auch bekannt als RAID 0)
Mit dieser Option können Sie eine IS-Platteneinheit aus zwei bis acht Spei-
cherplatten erstellen. Alle Daten auf den Datenträgern der Platteneinheit wer-
den gelöscht.
einheiten beeinflusst. Die Laufwerke in einer Platteneinheit können unterschiedli-
che Kapazitäten aufweisen, werden jedoch vom RAID-Controller so behandelt,
als ob sie alle über die Kapazität des kleinsten Festplattenlaufwerks verfügen
würden.
tät eine Platteneinheit der RAID-Stufe 1 (gespiegelt) konfigurieren, nachdem Sie
das Betriebssystem installiert haben, können Sie nicht mehr auf die Daten oder
Anwendungen zugreifen, die zuvor auf dem sekundären Laufwerk des spiegel-
gleichen Paares gespeichert waren.
der Dokumentation zum Controller die entsprechenden Informationen zum Anzei-
gen oder Ändern der Einstellungen für angeschlossene Einheiten.
Anmerkung: Etwa ein bis drei Minuten, nachdem der Server an die Wechsel-
stromversorgung angeschlossen wurde, ist der Netzschalter aktiviert.
te F1. Wenn Sie ein Administratorkennwort festgelegt haben, werden Sie zur
Eingabe des Kennworts aufgefordert.
