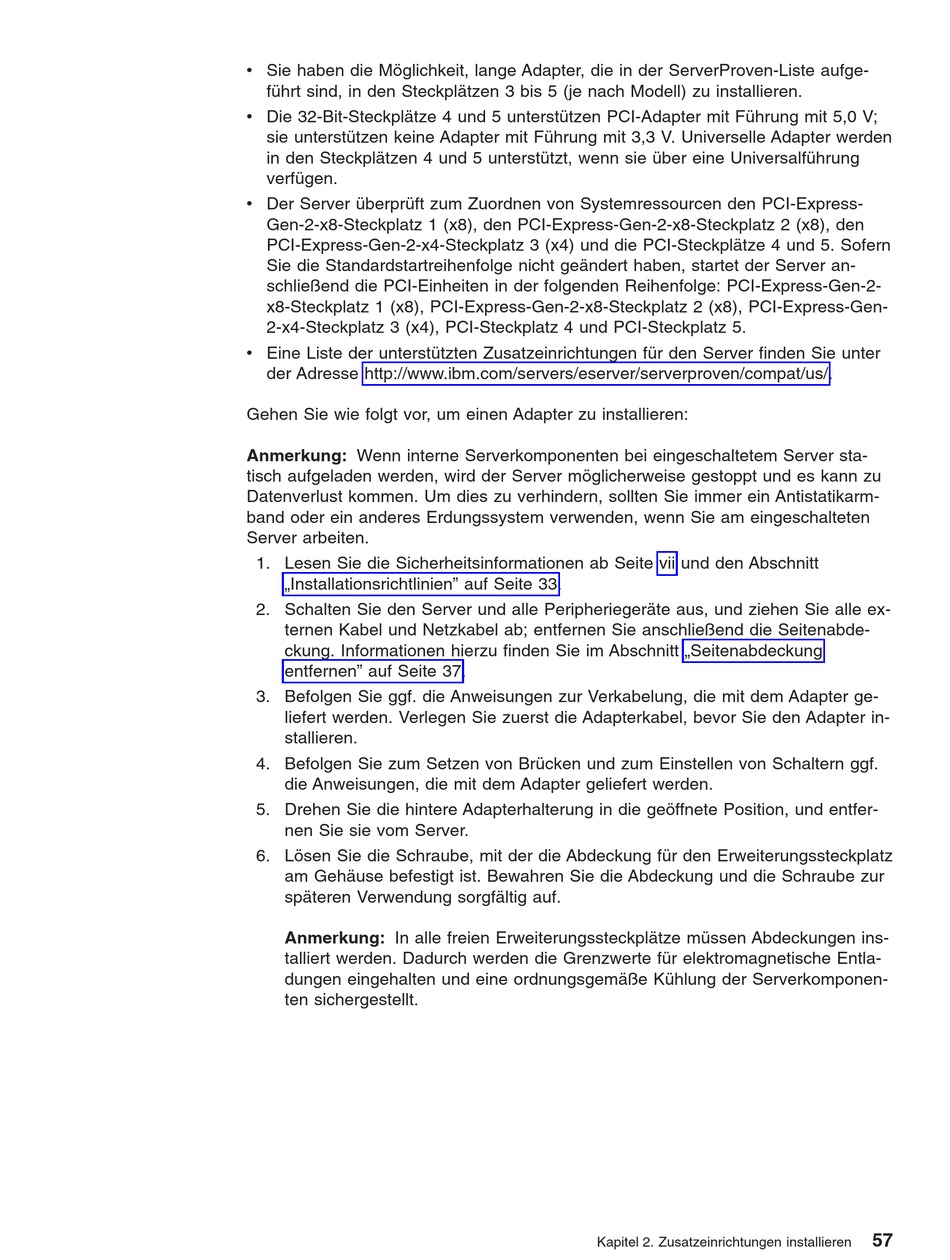

v Sie haben die Möglichkeit, lange Adapter, die in der ServerProven-Liste aufge-
führt sind, in den Steckplätzen 3 bis 5 (je nach Modell) zu installieren.
v Die 32-Bit-Steckplätze 4 und 5 unterstützen PCI-Adapter mit Führung mit 5,0 V;
sie unterstützen keine Adapter mit Führung mit 3,3 V. Universelle Adapter werden
in den Steckplätzen 4 und 5 unterstützt, wenn sie über eine Universalführung
verfügen.
v Der Server überprüft zum Zuordnen von Systemressourcen den PCI-Express-
Gen-2-x8-Steckplatz 1 (x8), den PCI-Express-Gen-2-x8-Steckplatz 2 (x8), den
PCI-Express-Gen-2-x4-Steckplatz 3 (x4) und die PCI-Steckplätze 4 und 5. Sofern
Sie die Standardstartreihenfolge nicht geändert haben, startet der Server an-
schließend die PCI-Einheiten in der folgenden Reihenfolge: PCI-Express-Gen-2-
x8-Steckplatz 1 (x8), PCI-Express-Gen-2-x8-Steckplatz 2 (x8), PCI-Express-Gen-
2-x4-Steckplatz 3 (x4), PCI-Steckplatz 4 und PCI-Steckplatz 5.
v Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter
der Adresse http://www.ibm.com/servers/eserver/serverproven/compat/us/.
Gehen Sie wie folgt vor, um einen Adapter zu installieren:
Anmerkung: Wenn interne Serverkomponenten bei eingeschaltetem Server sta-
tisch aufgeladen werden, wird der Server möglicherweise gestoppt und es kann zu
Datenverlust kommen. Um dies zu verhindern, sollten Sie immer ein Antistatikarm-
band oder ein anderes Erdungssystem verwenden, wenn Sie am eingeschalteten
Server arbeiten.
1. Lesen Sie die Sicherheitsinformationen ab Seite vii und den Abschnitt
„Installationsrichtlinien" auf Seite 33.
2. Schalten Sie den Server und alle Peripheriegeräte aus, und ziehen Sie alle ex-
ternen Kabel und Netzkabel ab; entfernen Sie anschließend die Seitenabde-
ckung. Informationen hierzu finden Sie im Abschnitt „Seitenabdeckung
entfernen" auf Seite 37.
3. Befolgen Sie ggf. die Anweisungen zur Verkabelung, die mit dem Adapter ge-
liefert werden. Verlegen Sie zuerst die Adapterkabel, bevor Sie den Adapter in-
stallieren.
4. Befolgen Sie zum Setzen von Brücken und zum Einstellen von Schaltern ggf.
die Anweisungen, die mit dem Adapter geliefert werden.
5. Drehen Sie die hintere Adapterhalterung in die geöffnete Position, und entfer-
nen Sie sie vom Server.
6. Lösen Sie die Schraube, mit der die Abdeckung für den Erweiterungssteckplatz
am Gehäuse befestigt ist. Bewahren Sie die Abdeckung und die Schraube zur
späteren Verwendung sorgfältig auf.
Anmerkung: In alle freien Erweiterungssteckplätze müssen Abdeckungen ins-
talliert werden. Dadurch werden die Grenzwerte für elektromagnetische Entla-
dungen eingehalten und eine ordnungsgemäße Kühlung der Serverkomponen-
ten sichergestellt.
Kapitel 2. Zusatzeinrichtungen installieren
57
