Netzwerk- und Stromanschluss
Anschließen des Patchkabels an eine MX-Overvoltage-Protection-Box, MX-NPA-Box
oder Standard-Netzwerkdose
Um den Netzwerkanschluss der Kamera mithilfe einer
MX-Overvoltage-Protection-Box oder einer MX-NPA-Box her-
zustellen, entfernen Sie zuerst den blauen Bajonettverschluss
und den blauen Blindstopfen des rechten Anschlusses an
der Box. Stecken Sie dann das MOBOTIX-Patchkabel in die
Box und sichern Sie das Kabel mit dem Bajonettverschluss.
Weitere
Informationen
MX-Overvoltage-Protection-Box bzw. einer MX-NPA-Box
erhalten Sie auf www.mobotix.com unter Produkte > Zubehör > Interface-Boxen.
Bei einer Standard-Netzwerkdose (nur im Innenbereich zulässig) stecken Sie das
MOBOTIX-Patchkabel der D25M in die Buchse der Netzwerkdose.
2.9.3 Stromversorgung mit Switch

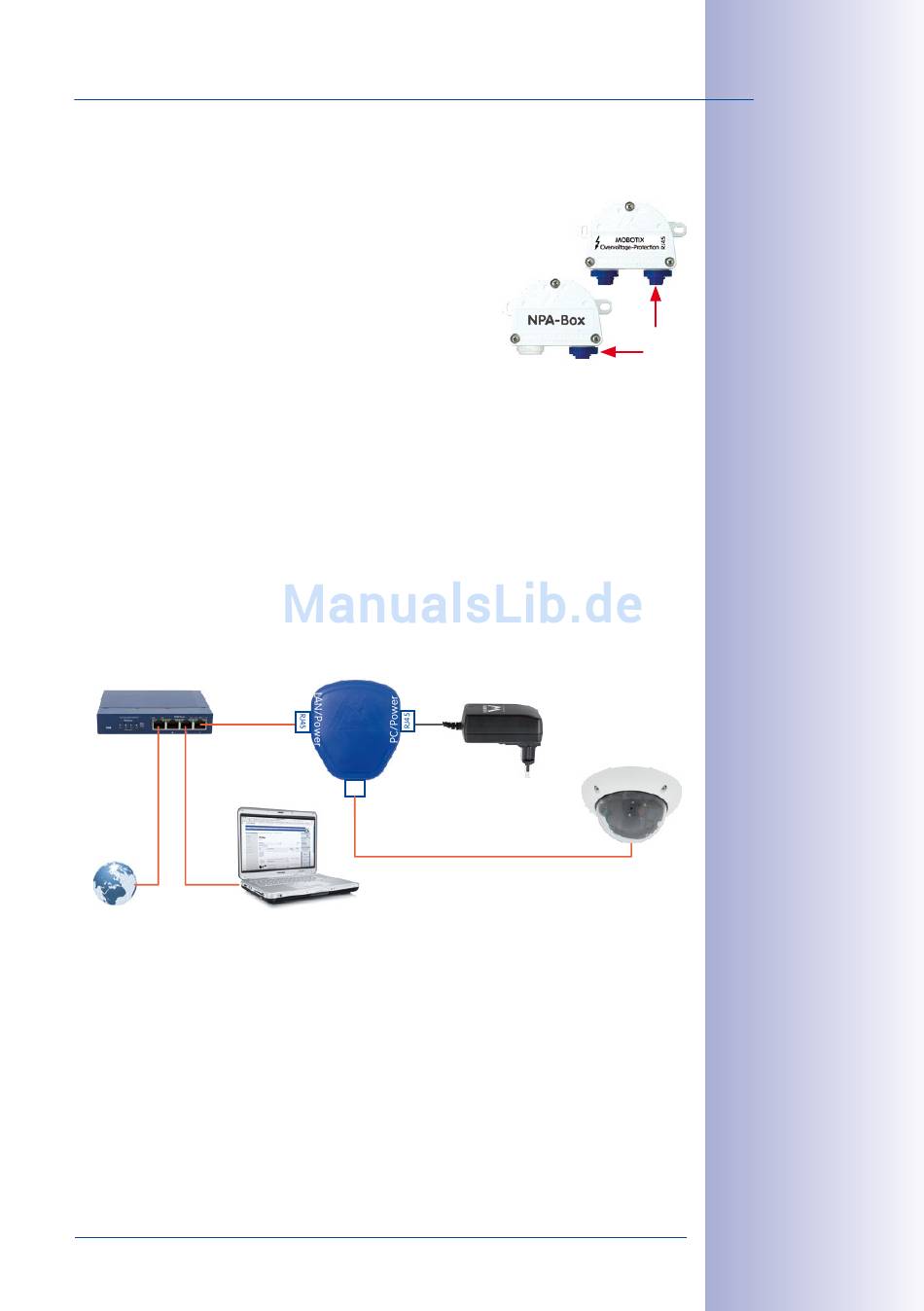

1. Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse Camera
des Netzwerk-Power-Adapters.
2. Verbinden Sie die Buchse LAN/Power des Netzwerk-Power-Adapters mit einem
Ethernet-Anschluss des Switch/Router bzw. der Wanddose.
Switch/Router
LAN/www
(10.8.0.11/255.0.0.0)
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
zur
Installation
einer
PoE-Adapter
(MX-NPA-PoE)
Camera
RJ45
PC
Patchkabel
Netzteil
Kamera
(10.8.0.99)
89
/140
IP-Adressen in den
Abbildungen nur
beispielhaft
