D26 Kamerahandbuch: Montage
IP-Adressen in den
Abbildungen nur
beispielhaft
Verwenden Sie für die D26
das blaue MX-NPA-PoE-
Set oder die MX-NPA-Box
– das frühere MOBOTIX
Netzwerk-Power-Zubehör
NPA-Set, Power-Box und
Power-Rack (MX-NPA-Set,
MX-NPR-4 und MX-NPR8/20)
ist für den Einsatz der
D26 nicht geeignet!
66

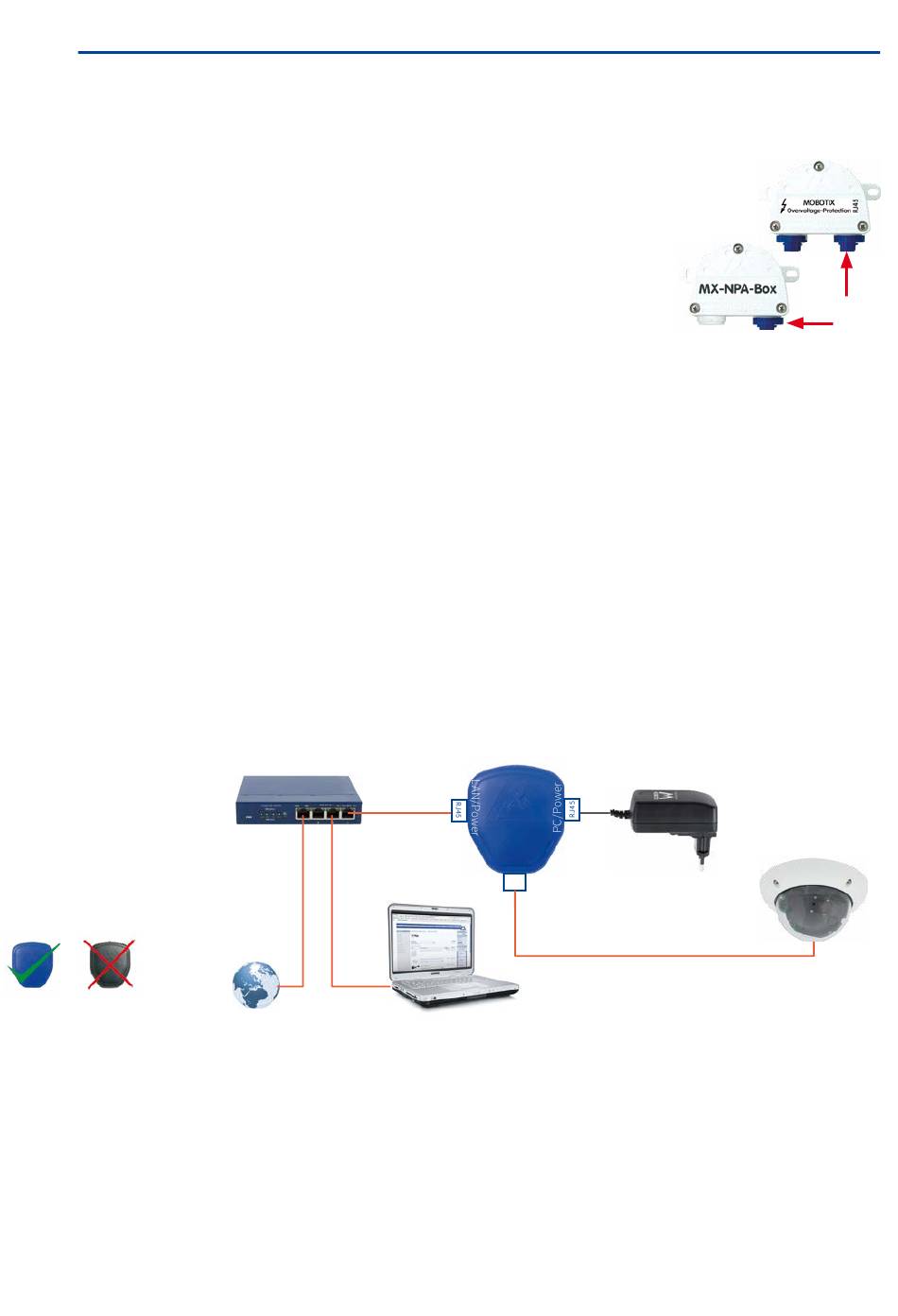

Anschließen des Patchkabels an eine MX-Overvoltage-Protection-Box, MX-NPA-Box
oder Standard-Netzwerkdose
Um den Netzwerkanschluss der Kamera mithilfe einer
MX-Overvoltage-Protection-Box oder einer MX-NPA-Box her-
zustellen, entfernen Sie zuerst den blauen Bajonettverschluss
und den blauen Blindstopfen des rechten Anschlusses an der
Box. Stecken Sie dann das MOBOTIX-Patchkabel in die Box und
sichern Sie das Kabel mit dem Bajonettverschluss.
Weitere
Informationen
MX-Overvoltage-Protection-Box bzw. einer MX-NPA-Box erhal-
ten Sie auf www.mobotix.com im Online-Katalog unter Zubehör > Systemkomponenten >
Interface-Boxen.
Bei einer Standard-Netzwerkdose (nur im Innenbereich zulässig) stecken Sie das
MOBOTIX-Patchkabel der D26 in die Buchse der Netzwerkdose.
2.9.3 Stromversorgung mit Switch
1. Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse Camera
des Netzwerk-Power-Adapters.
2. Verbinden Sie die Buchse LAN/Power des Netzwerk-Power-Adapters mit einem
Ethernet-Anschluss des Switch/Router bzw. der Wanddose.
3. Stecken Sie den RJ45-Stecker des Netzteils in die Buchse PC/Power des Netzwerk-
Power-Adapters.
Switch/Router
LAN/www
zur
Installation
PoE-Adapter
(MX-NPA-PoE)
Camera
RJ45
PC
(10.8.0.11/255.0.0.0)
einer
Netzteil
(10.8.0.99)
Patchkabel
Kamera
