D25M-Kamerahandbuch: Montage
2.3

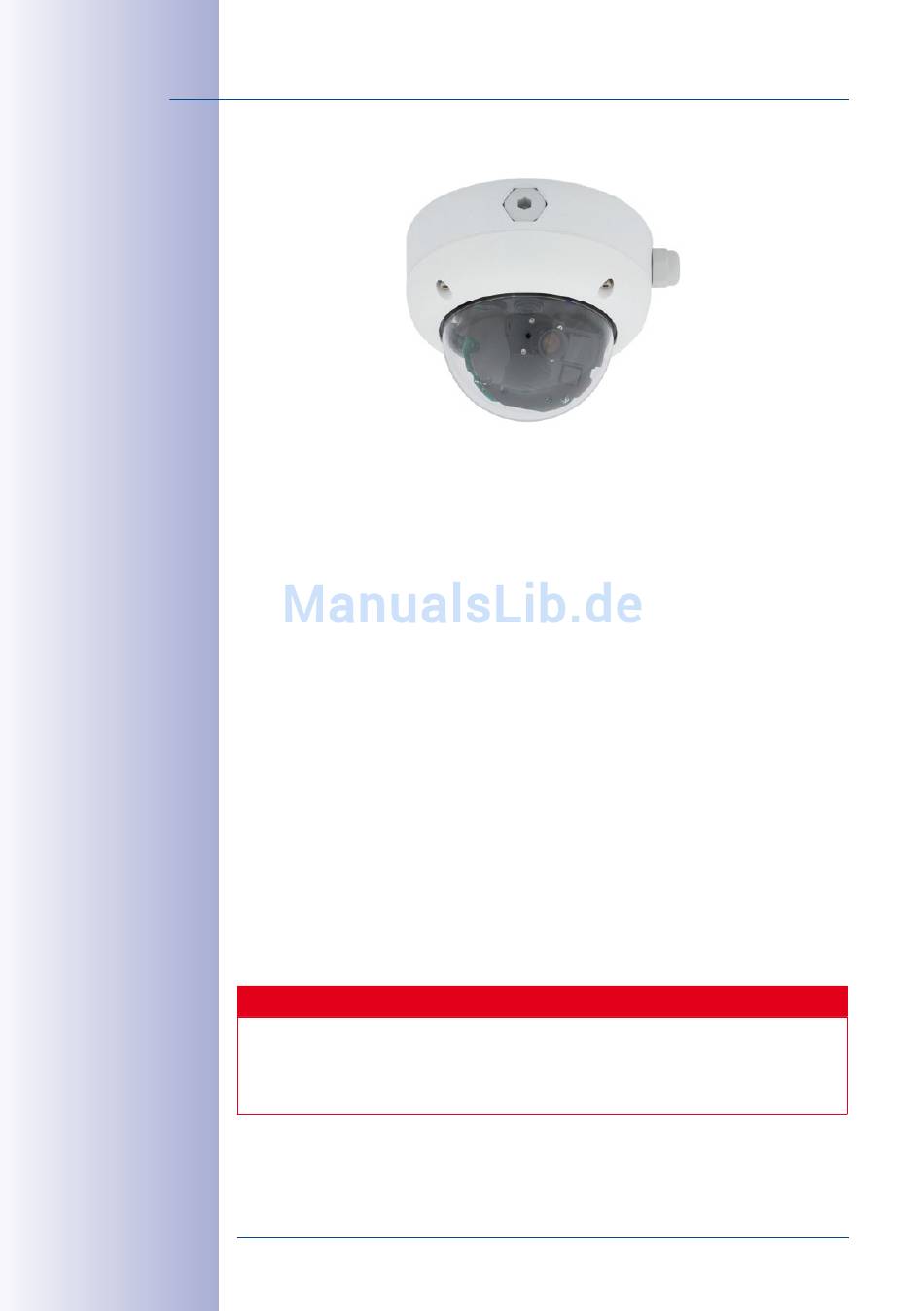

Montage mit Aufputz-Set
2.3.1 Montagehinweise
Das mit 0° und 10° Neigung erhältliche Aufputz-Set ermöglicht eine schnelle und einfa-
che Montage der D25M an einer Wand oder Raumdecke. Um das Set im Außenbereich
(IP65) zu verwenden, werden die Schraubenlöcher an der Rückseite des Gehäuses mit
den beiliegenden Moosgummi-Dichtringen abgedichtet. Eine Montage des Aufputz-Sets
direkt über einer Aufputz- oder Unterputzdose ist nicht möglich.
Eine Montage des 10° Aufputz-Sets ist die richtige Wahl, wenn eine D25M an der Wand
montiert wird und deren Objektiv senkrecht nach unten (90° und mehr) ausgerichtet sein
soll. Ohne 10° Aufputz-Set ist bauartbedingt nur eine Neigung des Objektivs um maximal
80° möglich.
Wenn besonders viel Wert auf eine dezente Optik der D25M gelegt wird, sollte für die Montage
an Decken oder Trockenbauwänden bevorzugt das Deckeneinbau-Set verwendet werden.
Zur Montage das Aufputz-Sets (Innen- und Außenbereich) müssen der Netzwerkanschluss
und die Bohrlöcher entsprechend vorbereitet werden:
• Netzwerkanschluss: Die Zuführung des Netzwerkanschlusses zur Kamera kann
über eine der vier Öffnungen im Aufputzhalter erfolgen. Das Netzwerkkabel muss
dabei ohne Stecker durch die Öffnung geführt werden. Ein zusätzlicher Verbinder
zum Anschluss an das Kamerakabel wird benötigt.
• Bohrlöcher vorbereiten: Um die genaue Lage der Bohrlöcher im Hinblick auf die
Kameraposition zu ermitteln, sollte die mitgelieferte Bohrschablone für das D25M
Aufputz-Set (Faltblatt am Ende dieses Handbuchs) verwendet werden.
Bei Verwendung des Aufputz-Sets im Außenbereich ist sicherzustellen, dass die
Schraubenlöcher an der Rückseite des Gehäuses mit den im Lieferumfang enthal-
tenen Moosgummi-Dichtringen abgedichtet werden (IP65).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Achtung
