Objektiv feinjustieren und Objektivverzerrung korrigieren

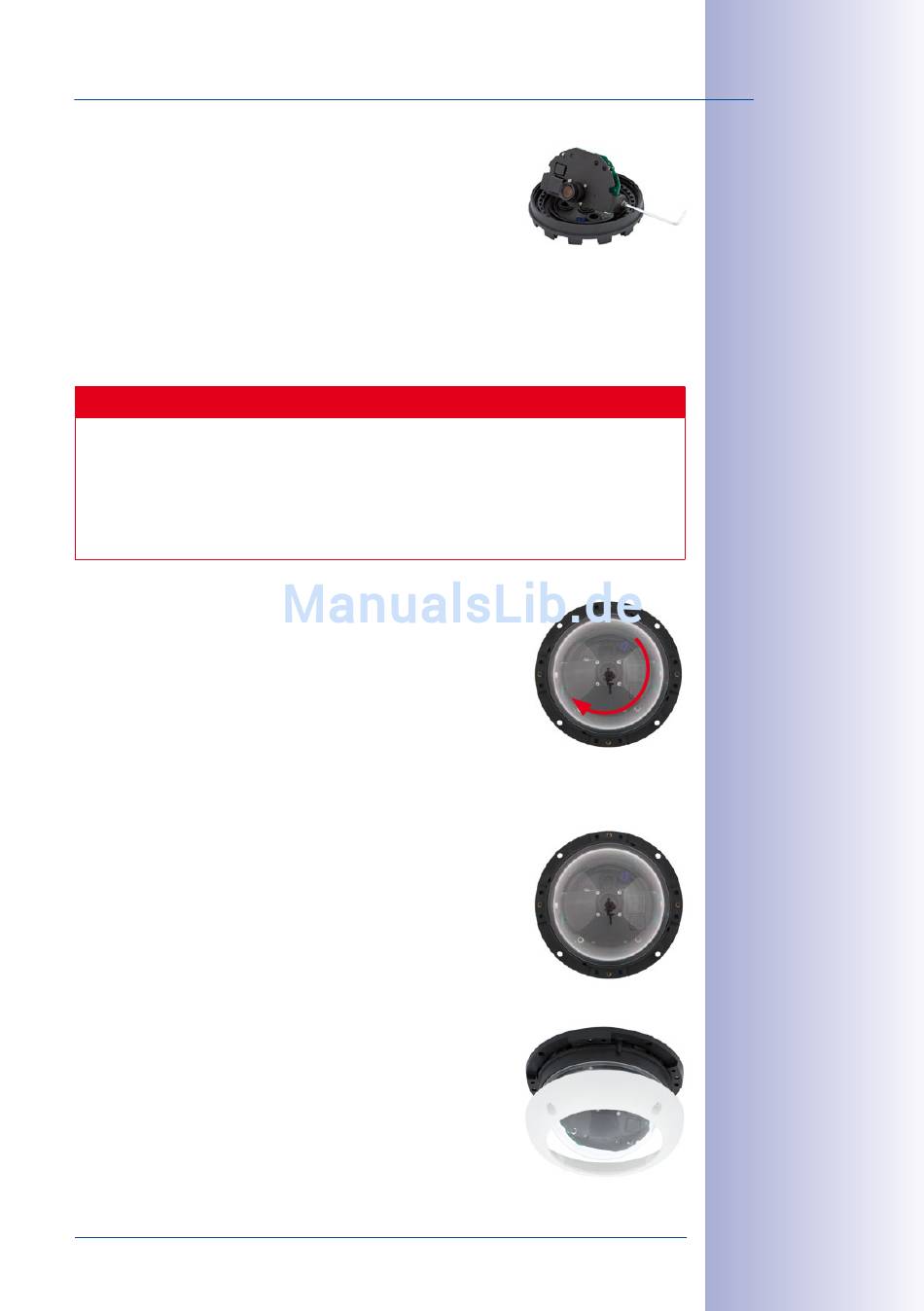

• Nach abgeschlossener Ausrichtung ziehen Sie die axialen
Inbusschrauben (im Uhrzeigersinn) und den gezahnten Ring
(im Uhrzeigersinn) mit dem mitgelieferten Hakenschlüssel
fest. Wenden Sie hierbei keine übermäßige Kraft auf, um
die Kamera nicht zu beschädigen.
• Feinjustierung: Lösen Sie den Objektiv-Konterring und
justieren Sie die Bildschärfe durch Drehen des Objektivs in der Schraubfassung. Die
Kontrolle erfolgt an einem Computermonitor. Drehen Sie anschließend den Konterring
wieder fest. Drehen Sie das Objektiv auf keinen Fall zu weit oder mit Gewalt ein, um
Beschädigungen der Objektivhalterung zu vermeiden.
Achtung (nur 160 mm-Teleobjektiv)
Scharfstellung: Durch den Linseneffekt der Domkuppel verändert sich der
Scharfstellpunkt des 160 mm-Teleobjektivs leicht. Drehen Sie daher das Teleobjektiv
(vor Montage der Domkuppel) um ca. 90° gegen den Uhrzeigersinn (gegen die
Objektiv-Einschraubrichtung). Kontrollieren Sie die Bildschärfe des Kamerabildes
bei montierter Domkuppel und korrigieren Sie gegebenenfalls die Scharfstellung.
• Montieren Sie die Domkuppel. Verwenden Sie hierzu
die mitgelieferte Folie oder ein fusselfreies Baumwolltuch
(Aufschrauben im Uhrzeigersinn). Überprüfen Sie erneut die
Bildschärfe des Kamerabildes an einem Computermonitor.
Falls erforderlich, reinigen Sie die Objektiv-Frontlinse vor dem
Aufschrauben der Domkuppel vorsichtig mit einem weichen
Baumwolltuch. Üben Sie dabei keinen starken Druck auf
die Glasoberfläche aus.
5. Gummi-Abschlussring
Modelle): Den Gummi-Abschluss ring mit der Nut um den
Rand des schwarzen Montagerings legen.
6. Gehäusering montieren (nur IT/Secure-Modelle):
Gehäusering aufsetzen und alle vier Inbusschrauben mit
dem mitgelieferten Inbusschlüssel festziehen. Dabei auf
den korrekten Sitz des Gummi-Abschlussrings achten.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
montieren
(nur
IT/Secure-
115
/140
