D25M-Kamerahandbuch: Montage

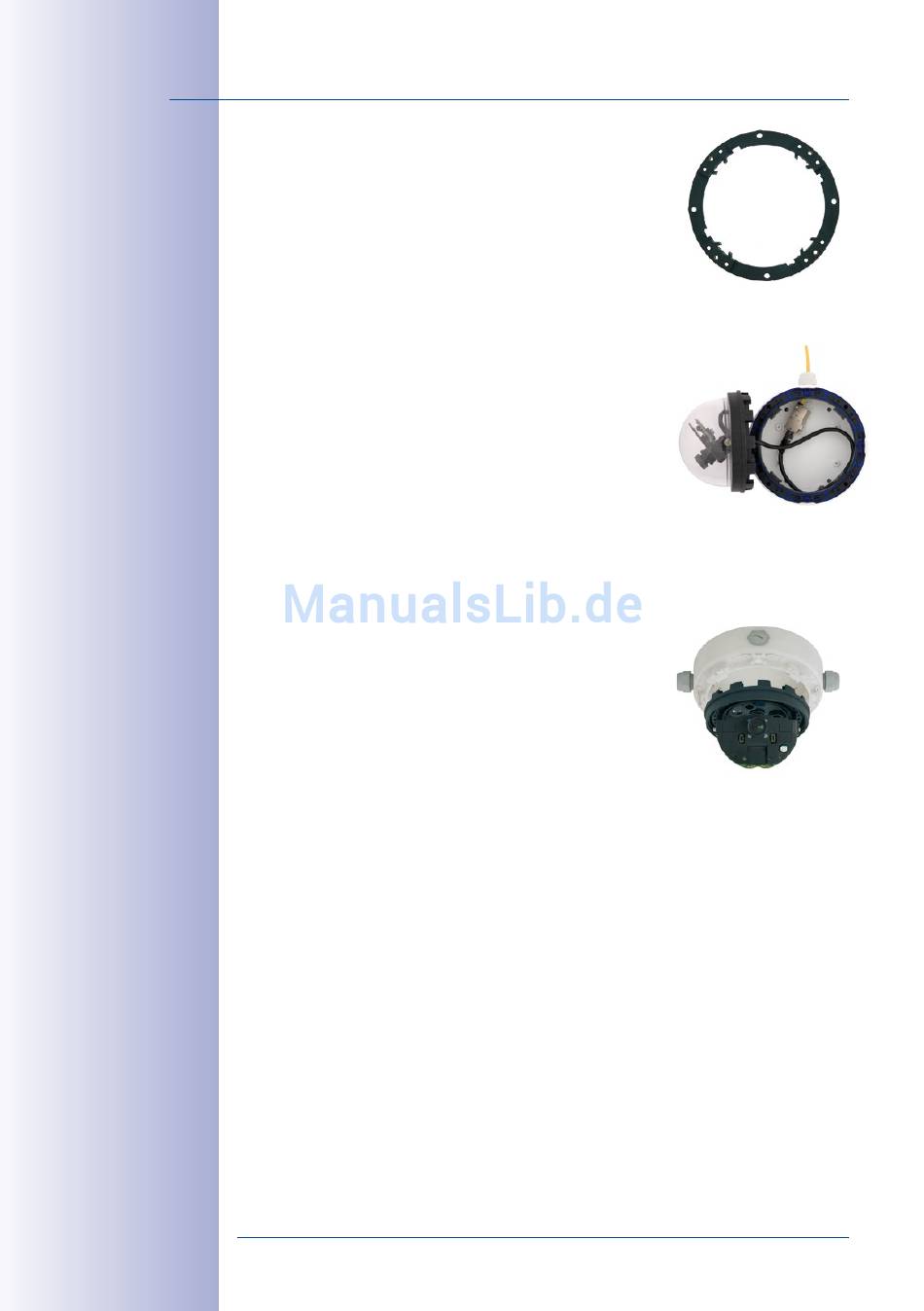

6. Montagering entfernen: Schwarzen Montagering vom
Gehäuse der Kamera trennen (Federbügel anheben).
Der Ring wird für die Montage der Kamera auf dem
Aufputzhalter nicht benötigt.
7. Kabel anschließen: Das ins Aufputz-Set zugeführte
Netzwerkkabel über einen (handelsüblichen) Verbinder
mit dem Netzwerkkabel der Kamera verbinden. Achten
Sie auf ausreichend freie Kabellänge im Gehäuseinneren.
Dies stellt sicher, dass das Objektiv mit dem Objektivträger
später ungehindert gedreht und geschwenkt werden
kann. Überschüssiges Kabel kann im Gehäuseinneren
des Aufputzhalters untergebracht werden.
8. Kamera auf dem Halter montieren: Drücken
Sie die D25M nun fest auf den Aufputzhalter. Die
Schwalbenschwanz-Führungen auf der Rückseite
des D25M-Gehäuses greifen exakt in die hierfür vor-
gesehenen Öffnungen des Aufputzhalters. Montieren
Sie den weißen Gehäusering mit den mitgelieferten
Inbusschrauben (ohne Gummi-Abschlussring) erst nach
Justierung des Objektivs.
9. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» .
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
