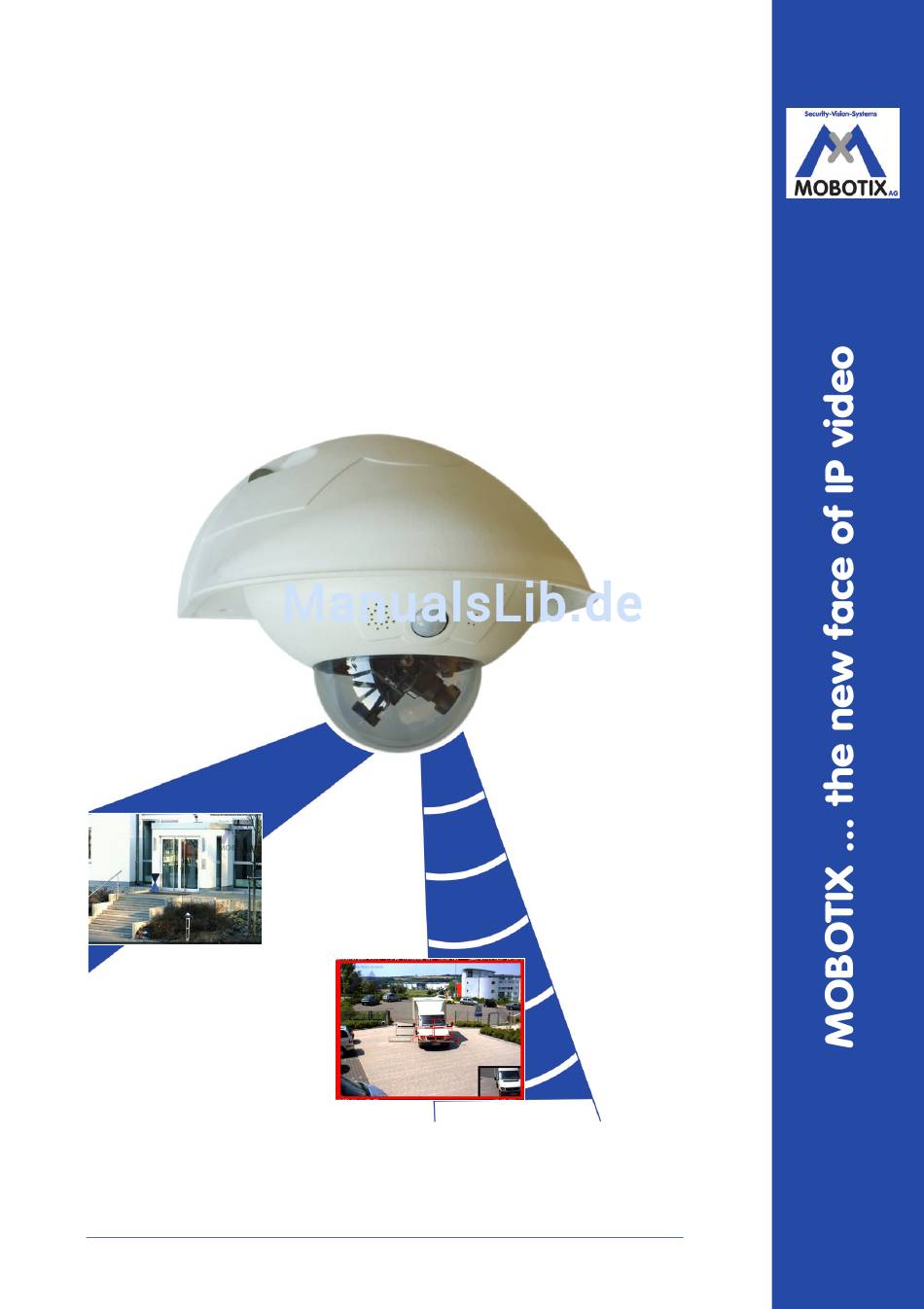

- Seite 1 MOBOTIX Montageanleitung FixDome-Outdoor Aktuelle PDF-Datei: www.mobotix.com/de/pdf/mx_manual_d10-outdoor_de.pdf © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005...
- Seite 2 Copyright © MOBOTIX AG, Kaiserslautern. Hinweis: MOBOTIX bietet preiswerte Seminare mit Workshop und Kameralabor Basic Seminar 3 Tage, Advanced Seminar 2 Tage. Weitere Informationen siehe http://www.mobotix.com © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005...
-
Seite 3: Inhaltsverzeichnis
2.5.7 Anschließen der Kamera und Montage der Abdeckplatte Abschließende Arbeiten 2.6.1 Verbindungsaufnahme mit der Kamera 2.6.2 Feinjustieren der Objektive, visuelle Kontrolle 2.6.3 Montage des Kamera-Gehäuserings ANHANG: KONFORMITÄTSERKLÄRUNG BOHRSCHABLONE © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 4: Einleitung
Vorteilen des MOBOTIX-Konzepts (siehe auch MOBOTIX D10-Benutzerhandbuch ) ergeben sich durch den Einsatz des Outdoor-Wandhalters weitere Vorteile: Perfekter Wetterschutz für ein innovatives Kamerasystem In Verbindung mit dem Outdoor-Wandhalter erreicht die MOBOTIX D10D die Schutz- IP65 durch Wandhalter klasse IP65 (absolut staubdicht und strahlwassergeschützt). Die Umgebungstem- und Wetterschutz peraturen können zwischen -30 und +60°C liegen, was den Einsatz an den unter-... - Seite 5 Werkstoff zeichnet sich durch seine hohe Temperaturbeständig- keit, Festigkeit und Widerstandsfähigkeit gegen Umwelteinflüsse, Chemikalien, etc. aus. Verbunden mit dem rein softwarebasierten Design der MOBOTIX D10D und den kostenlosen Software-Updates ergeben sich lange Lebenszeiten für das Über- wachungssystem und damit einhergehend ein hoher Investitionsnutzen (ROI).
-
Seite 6: Produktvorteile Der Mobotix D10D-Outdoor
Ausrichtung der Objektive ermöglicht umfas- sende Videoüberwachung mit vergleichsweise wenigen Kameras Wichtige Hinweise Die hier aufgeführten Hinweise beziehen sich lediglich auf die MOBOTIX D10D- Outdoor mit Outdoor-Wandhalter. Beachten Sie die zusätzlichen Hinweise im MOBOTIX D10-Benutzerhandbuch , die auch für die MOBOTIX D10D-Outdoor gelten. -
Seite 7: Weitere Informationen
MOBOTIX D10-Benutzerhandbuchs , das weitere wichtige Hinweise zur Installation und zum Betrieb der MOBOTIX D10D enthält. Für die Planung der Installation sollten Sie auf jeden Fall die MOBOTIX-Planungs- hilfe zu Rate ziehen, die auf www.mobotix.com in der Rubrik Services zum Download bereit steht. -
Seite 8: Montage Von Outdoor-Wandhalter Und Kamera
MOBOTIX D10D: Montageanleitung MONTAGE VON OUTDOOR-WANDHALTER UND KAMERA Schnellanleitung Zusammenfassend lässt sich die Montage der MOBOTIX D10D-Outdoor und des Outdoor-Wandhalters in folgende Schritte aufteilen: • Kontrollieren des Lieferumfangs (Abschnitt 2.2) • Planung der Montage (Abschnitt 2.4) • Festlegen der Anschlüsse •... -
Seite 9: Bauteile Des Outdoor-Wandhalters
MOBOTIX D10D: Montageanleitung 2.2.2 Bauteile des Outdoor-Wandhalters 2.2.3 Abmessungen des Outdoor-Wandhalters mittlere Aussparung dient der Überdeckung von Unter- und Aufputz- dosen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 10: Lieferumfang Der Mobotix D10D
• zusätzliche getönte Domkuppel • Gehäusering • Ethernet-Kabel (50 cm) • Inbusschlüssel (3 mm) • Spezialwerkzeug mit Magnet Die Domkuppel sollte immer mit einem weichen Baumwolltuch montiert/ demontiert werden © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 11: Bauteile Der Mobotix D10D
MOBOTIX D10D: Montageanleitung 2.2.5 Bauteile der MOBOTIX D10D Die MOBOTIX D10D-FixDome setzt sich aus drei Gehäusekomponenten (Kame- rasockel, Gehäusering und Domkuppel) zusammen. Domkuppel Bedeutung der voreingestellten Gehäusering LEDs: Power PIR-Sensor Bildverarbeitung/Ereignis Mikrofon Ethernet Bildverarbeitung/Ereignis 4 x LEDs (hinter PIR-Abdeckung) Lautsprecher Objektiv "links"... -
Seite 12: Kameragehäuse Und Anschlüsse Der Mobotix D10D
MOBOTIX D10D: Montageanleitung 2.3 Kameragehäuse und Anschlüsse der MOBOTIX D10D Die MOBOTIX D10D-Outdoor besteht aus zwei Baugruppen: der MOBOTIX D10D und dem Outdoor-Wandhalter. Wie die MOBOTIX M10 besitzt auch die MOBOTIX D10D PIR-Sensor, Mikrofon und Lautsprecher. 2.3.1 Externe Sensoren • PIR-Sensor •... -
Seite 13: Auswahl Des Installationsortes Und Der Objektive
über den Netzwerkanschluss, Kostenlose Softwareupdates ohne die Kamera demontieren zu müssen. SIP senkt die Kosten Der ISDN-Anschluss der MOBOTIX D10D kann entfallen, wenn im Netzwerk die Durchleitung von SIP-Verbindungen (Internet- Telefonie) erlaubt ist. Durch die SIP-Fähigkeit der MOBOTIX... -
Seite 14: Festlegen Der Stromversorgung
Bei kleinen Installationen kann hierzu der MOBOTIX Netzwerk-Power Adapter MX-NPA-3-RJ mit dem Steckernetzteil MX-SNT-E01-30-RJ verwendet werden, für größere Anlagen empfiehlt sich die Anschaffung eines oder mehrerer MOBOTIX Netzwerk-Power-Racks, die für die Versorgung von 4, 8 bzw. 20 Kameras erhält- lich sind ( MX-NPR-4 , -8 oder -20 ). Weitere Informationen zu diesen Geräten finden Sie unter shop.mobotix.com in der Rubrik Zubehör. -
Seite 15: Weitere Optionen
Sind Anschlüsse, Installationsort und die Art der Stromversorgung festgelegt, kann die Verlegung der entsprechenden Anschlussdosen erfolgen. Vor der endgültigen Montage der MOBOTIX D10D-Outdoor sollte in jedem Fall ein Messprotokoll der Netzwerk- und ISDN-Anschlüsse vorliegen, um das sichere Funktionieren der entsprechenden Anschlüsse zu gewährleisten. -
Seite 16: Montage Des Outdoor-Wandhalters Und Der Kamera
Stelle montiert und die Kamera ausgerichtet. 2.5.1 Anschließen eines weiteren CAT-5-Kabels (zusätzlicher ISDN-Betrieb) Soll die MOBOTIX D10D-Outdoor sowohl an der Netzwerk- (Ethernet) als auch an der ISDN-Schnittstelle betrieben werden, ist vor der Installation der Kamera ein zusätzliches CAT-5-Kabel (min. 70 cm Länge) in das Kameragehäuse zu verlegen. - Seite 17 Abschluss mit der Dichtung am Kabelabdeckung! (IP 65!) Gehäuse und an den beiden Kabeldurchfüh- rungen. Nur so ist sichergestellt, dass die Kamera wetterfest (IP65) ist. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005...
-
Seite 18: Anschließen Eines Kabels An Der Seriellen Schnittstelle (Rs232)
Reichweite von ca. 10 m und einen Erfassungswinkel von ca. +/-15°. Die zur Verfügung stehenden Positionen ergeben sich durch die Anbauhöhe der MOBOTIX D10D-Outdoor und die Ausrichtung der Kamera auf der Abdeckplatte, die jeweils in 15°-Schritten erfolgen kann (siehe auch Abschnitt 2.5.5, Ausrichten der Kamera auf der Abdeckplatte ). -
Seite 19: Montage Des Outdoor-Wandhalters
Anschlussdose, auf die die entsprechenden Leitungen (Netzwerk, ISDN, einge- schleifte Stromversorgung) aufgeschaltet wurden. Montage des Outdoor- Wandhalters über der Anschlussdose Anschlussdose D10D-Wandhalter und Wetterschutz CAT5-Kabel D10D © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... - Seite 20 • Wenn Sie das vormontierte Ethernet-Kabel Kabellänge ab Wand: nicht verwenden, achten Sie darauf, dass die 70 cm Kabellänge ab der Anschlussdose bzw. der Wand mindestens 70 cm betragen muss. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005...
-
Seite 21: Ausrichten Der Kamera Auf Der Abdeckplatte
Verwenden Sie die mit nummerierten Aufnahmen für die 3 mm-Muttern. • Kameraausrichtung mit Passiv-Infrarot-Sensor nach PIR links: 7 links: Verwenden Sie die mit nummerierten Aufnahmen für die 3 mm-Muttern. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 22: Montage Der Kamera Auf Der Abdeckplatte
Muttern in die Aufnahmen mit nach vorne: Position 1 der gleichen Nummer (in diesem Fall 1), und bringen Sie die beiden anderen Inbusschrauben M4x25 mit entsprechenden Unterleg- scheiben an. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 23: Anschließen Der Kamera Und Montage Der Abdeckplatte
• Klappen Sie die Abdeckplatte nach oben. • Verschrauben Sie die Abdeckplatte mit dem Wandhalter (8 Inbusschrauben M4x10), und kontrollieren Sie die Schrauben auf festen Sitz. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 24: Abschließende Arbeiten
MOBOTIX D10D: Montageanleitung 2.6 Abschließende Arbeiten 2.6.1 Verbindungsaufnahme mit der Kamera Stellen Sie die Verbindung zur Kamera her, wie im MOBOTIX D10-Benutzerhand- buch in Abschnitt 3.4, Verbindungsaufnahme mit der Kamera beschrieben. 2.6.2 Feinjustieren der Objektive, visuelle Kontrolle Stellen Sie sicher, dass Sie das Livebild der Kamera auf einem Computermonitor oder Laptop sehen können. -
Seite 25: Montage Des Kamera-Gehäuserings
Öffnung) mit dem PIR-Sensor der Kamera übereinstimmt. Durch leichten Druck rastet der Ring in die drei vorgesehenen Halterungen im Gehäuse- sockel ein. Weitere Informationen zur Montage finden Sie im MOBOTIX D10-Benutzer- handbuch in Kapitel 2, Montage der Kamera . Der Gehäusering rastet... -
Seite 26: Konformitätserklärung
MOBOTIX D10D: Montageanleitung Konformitätserklärung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... -
Seite 27: Hersteller
Finanzamt: Kaiserslautern http://www.mobotix.com Umsatzsteuer- info@mobotix.com Identifikationsnummer: DE 202203501 Die jeweils neueste Version dieses Dokuments finden Sie auf: http://www.mobotix.com in der Rubrik Services. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005... - Seite 28 D10D-FixDome: Bohrschablone Maßstab 1:1 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com • 6.10.2005...
