Montage mit Deckeneinbau-Set

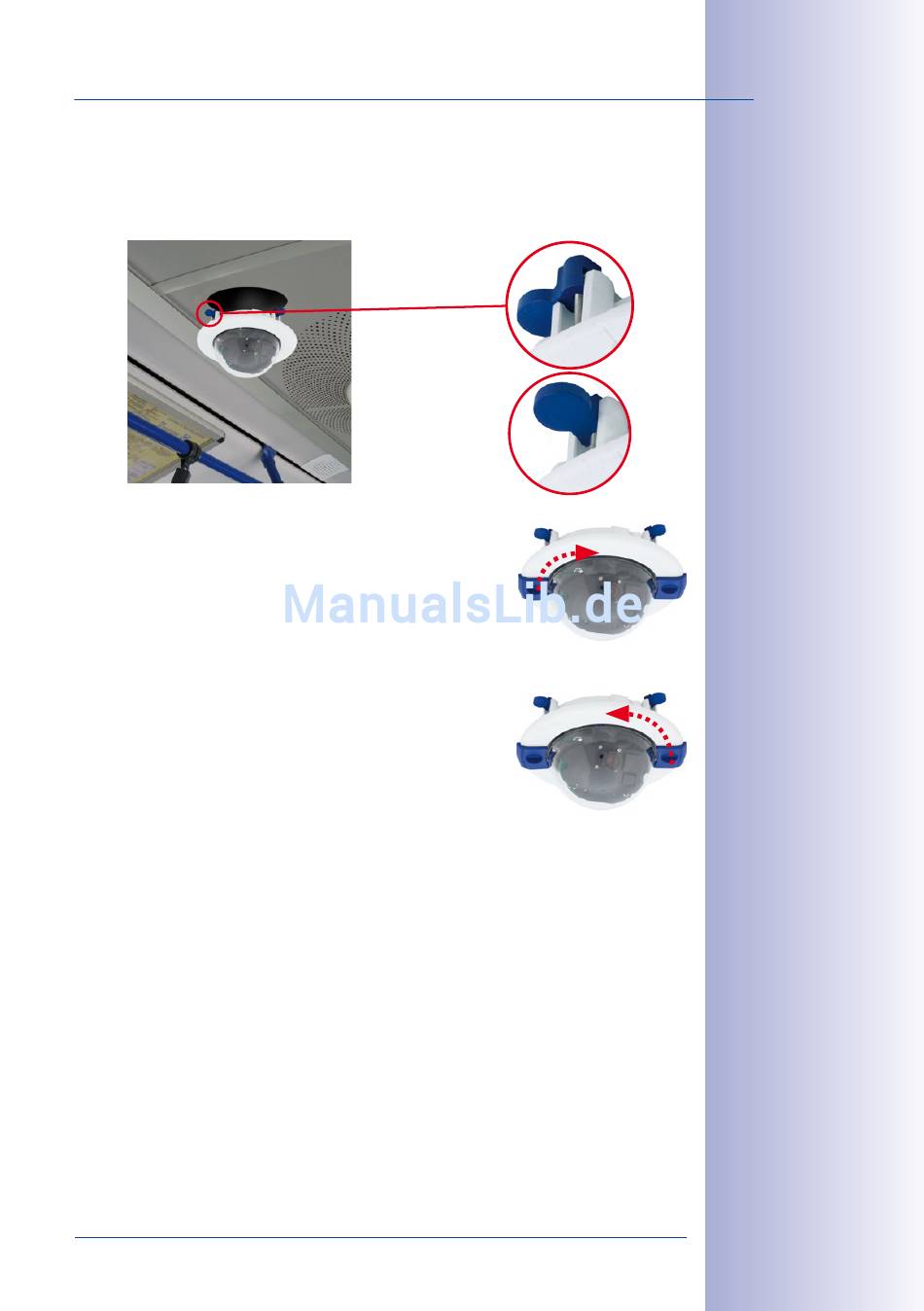

7. Kamera mit Deckeneinbau-Set in das Einbauloch einsetzen: Es ist darauf zu
achten, dass alle Flügelnocken eingeklappt sind, bevor die Kamera mit dem Einbau-
Set in das Einbauloch eingesetzt wird. Beim Anziehen der Schrauben klappen die
Flügelnocken aus und fixieren das Deckeneinbau-Set im Einbauloch.
8. Dekoring montieren: Den Dekoring mit den beiden
Deckeneinbau-Schlüsseln wie gezeigt einsetzen und
den Ring im Uhrzeigersinn bis zum Anschlag drehen.
Zur Demontage verwendet man ebenfalls die beiden
Deckeneinbau-Schlüssel. Diese wie gezeigt einsetzen
und Ring gegen den Uhrzeigersinn drehen. Schrauben
des Deckeneinbau-Sets lösen; hierbei schwenken die
Flügelnocken zurück in die Ausgangsposition. Das
Deckeneinbau-Set kann jetzt komplett mit der Kamera
aus dem Einbauloch herausgenommen werden.
9. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» .
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
71
/140
Die blauen Flügelnocken
(siehe links) fixieren
das Deckeneinbau-Set
beim Festziehen der
Schrauben automatisch
Montage Dekoring:
Im Uhrzeigersinn drehen
Demontage Dekoring:
Gegen den Uhrzeigersinn
drehen - nur bei kom-
pletter Demontage
der Kamera relevant
