Montage mit Deckeneinbau-Set
2.4
Montage mit Deckeneinbau-Set
2.4.1 Montagehinweise

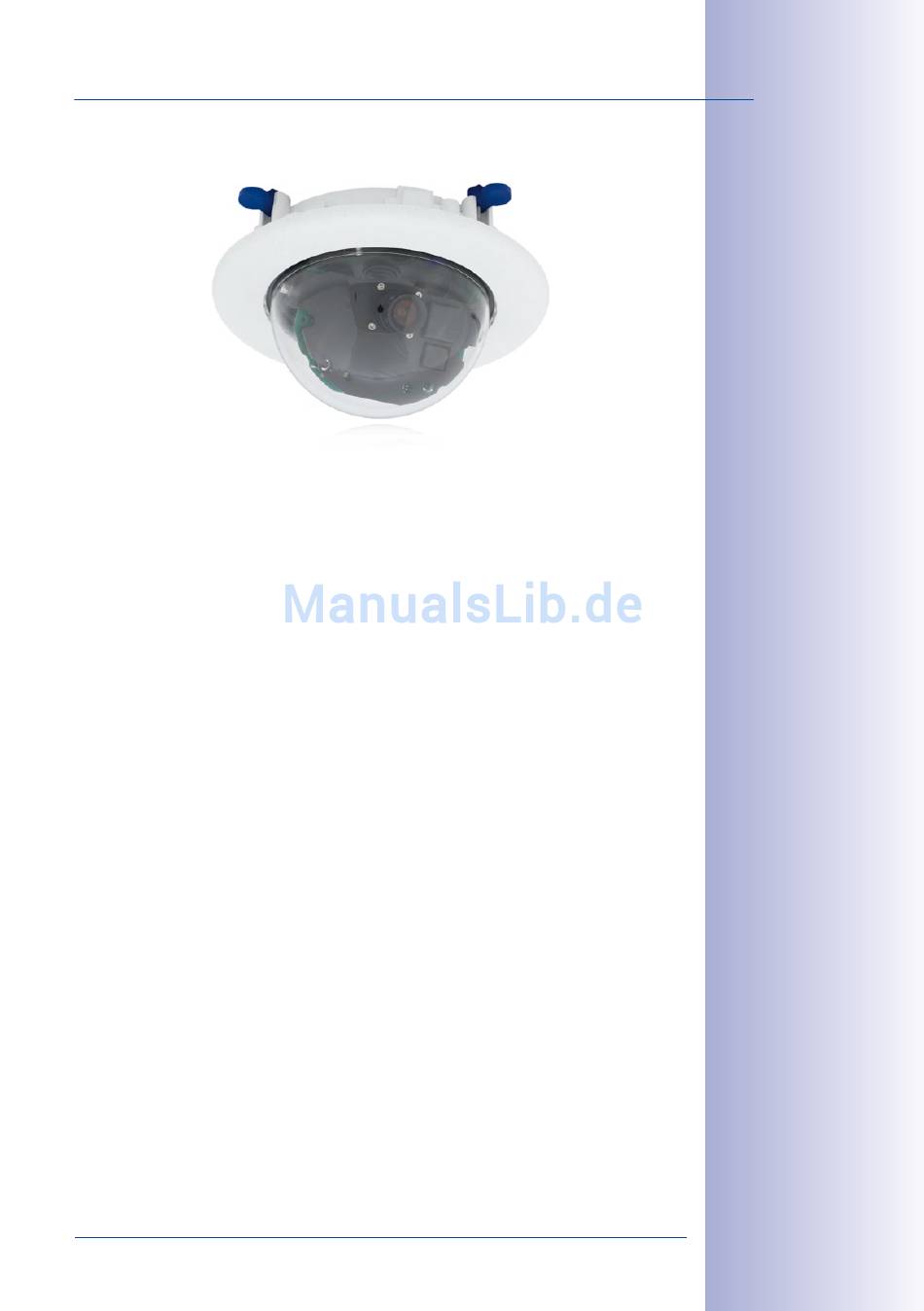

Die eleganteste Möglichkeit, eine D25M zu montieren, liefert das Deckeneinbau-Set. Im
Ergebnis erhält man eine besonders formschöne und dezente Dome-Kamera, bei der sich
ein großer Teil der Technik unsichtbar in der Decke verbirgt. Es bleiben nur noch die kom-
pakte Domkuppel und der schmale Dekoring, der alle Verschraubungen abdeckt, sichtbar.
Aus diesen Gründen ist die Montage einer D25M mit dem Deckeneinbau-Set die beliebteste
Montageoption in den meisten Innenbereichen, die von Kunden oder der Öffentlichkeit fre-
quentiert werden (z. B. Hotels, Gaststätten, Banken, Einzelhandel, öffentliche Gebäude, usw.).
Das häufige Vorhandensein abgehängter Decken in gewerblich genutzten bzw. öffent-
lichen Gebäuden ist ein weiterer Punkt für die Bevorzugung des Deckeneinbaus. Die
Montage wird vereinfacht, da hier die Zuleitung des verlegten Netzwerkkabels ohne großen
Aufwand erfolgt und nur ein 15 cm großes Loch in die Decke bzw. das Deckenelement
gebohrt werden muss.
Zur Deckenmontage der MOBOTIX D25M (IT/Secure) in Innenräumen in Verbindung mit
dem Deckeneinbau-Set müssen zunächst der Netzwerkanschluss und das Einbauloch
vorbereitet werden:
• Netzwerkanschluss: Die Zuführung des Netzwerkanschlusses zur Kamera erfolgt
verdeckt. Beim Vorbereiten der Montage ist zu berücksichtigen, dass etwa 15 cm
freie Kabellänge zur Verfügung stehen.
• Einbauloch vorbereiten: Das Einbaumaß beträgt 150 mm im Durchmesser (siehe
Bohrschablone am Ende des Handbuchs).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
67
/140
Der weiße Dekoring
ist auch in Edelstahl
erhältlich
