Montage mit Eck- und Masthalter
2.7

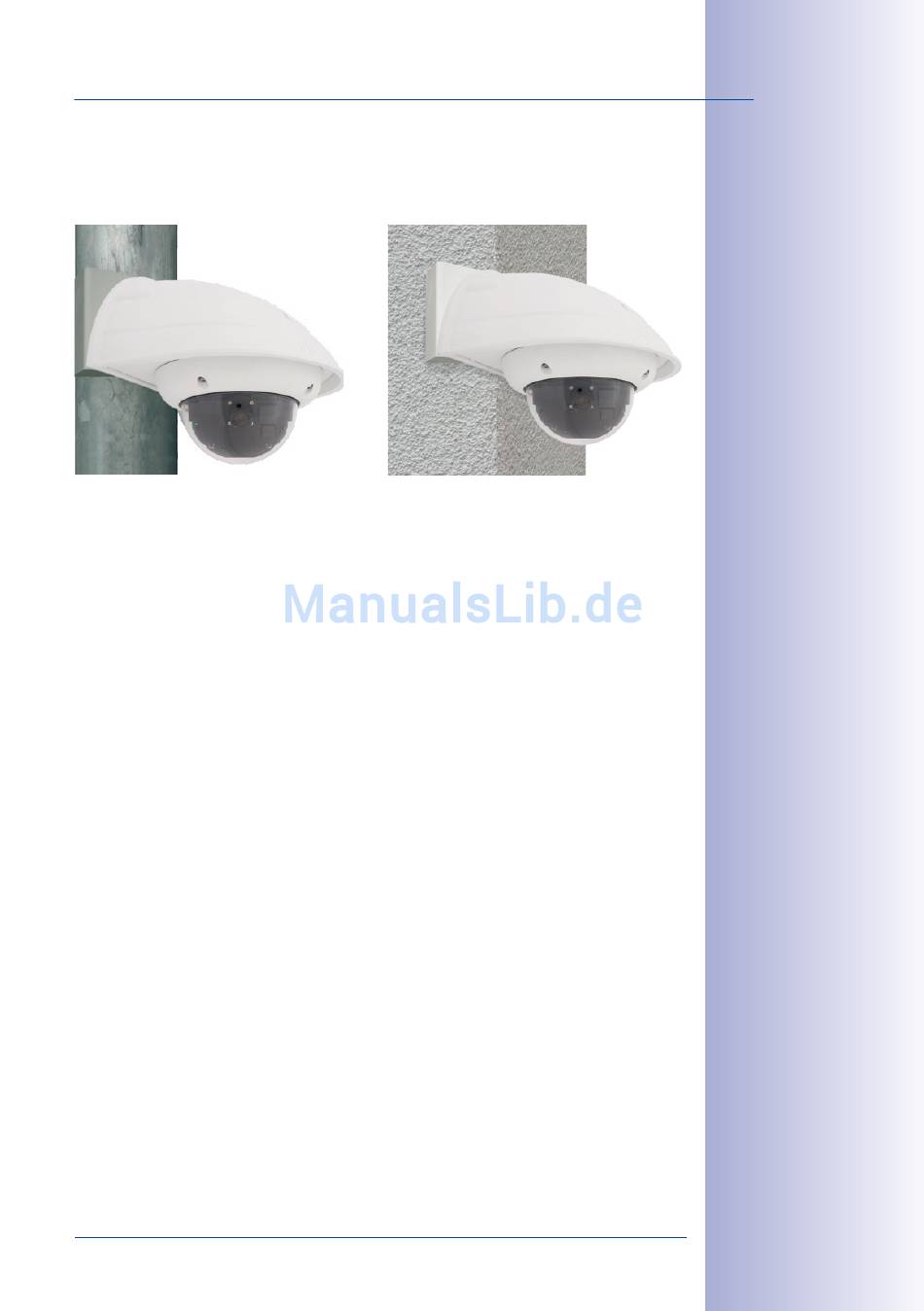

Montage mit Eck- und Masthalter
2.7.1 Montagehinweie
Der aus 3 mm dickem Edelstahl gefertigte, überaus robuste und rostfreie Eck- und Masthalter
wird (ausschließlich) in Verbindung mit dem Wandhalter eingesetzt, wenn eine D25M-IT/
Secure an einem Mast oder an einer Mauerecke montiert werden soll. Der für die Montage
zusätzlich benötigte Wandhalter ist nicht im Lieferumfang enthalten.
Der Haltemast sollte einen Durchmesser von 60 bis 180 mm haben. Die Anbringung der
Kamera an einer Mauerecke kann sowohl aus optischen Gründen sinnvoll sein, aber auch
dann, wenn irgendwann der nicht von der Kamera abgedeckte Bereich ohne großen
Umbau- und Kostenaufwand überwacht werden soll. In dem Fall muss lediglich das
Objektiv der Kamera neu ausgerichtet werden.
Konstruktionsbedingt kann bei Einsatz des Eck- und Masthalters keine Unterputz-
Anschlussdose verwendet werden.
Benötigte Teile
Bitte überprüfen Sie zunächst den vollständigen Lieferumfang des Eck- und Masthalter-
Sets in der Originalverpackung.
Zur Montage als Masthalter benötigen Sie noch:
• Schraubendreher
• Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels
der Kamera mit dem verlegten Netzwerkkabel
