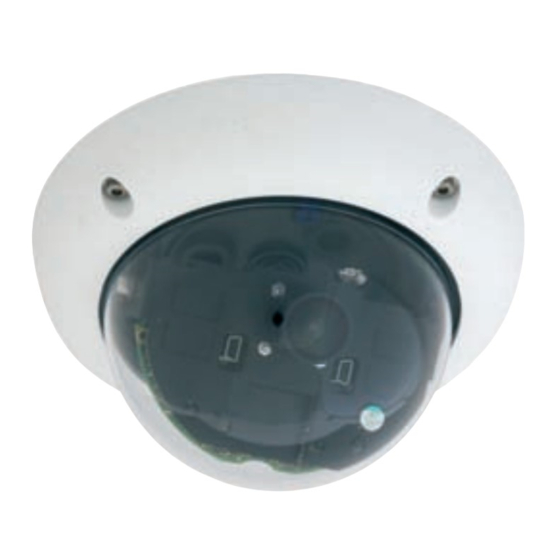

D22M
Kamerahandbuch
Alles integriert für Web und Security
www.mobotix.de > Support > Betriebsanleitungen
MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com • 04.06.2008
Teil 1
Aktuelle PDF-Datei:
Security-Vision-Systems
Security-Vision-Systems
X
MOBOTIX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mobotix D22M
Inhaltszusammenfassung für Mobotix D22M
- Seite 1 Alles integriert für Web und Security Gegenlicht Aktuelle PDF-Datei: extrem sicher, CMOS www.mobotix.de > Support > Betriebsanleitungen ohne mechan. Iris Vandalismus-gesichert Wandhalter mit Kabelschutz für RJ45-UP-Dose MOBOTIX AG • Security-Vision-Systems • Made in Germany Robust keine bewegten Teile www.mobotix.com • info@mobotix.com • 04.06.2008 schlagfester Kunstst.
- Seite 2 D22M-Basic D22M-Secure D22M mit Vandalismus-Set Hinweis: MOBOTIX bietet preiswerte Seminare mit Workshop und Kameralabor Basic Seminar 3 Tage, Advanced Seminar 2 Tage. Weitere Informationen finden Sie auf www.mobotix.com © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 3: Inhaltsverzeichnis
2.2.1 Lieferumfang und Kamerabauteile 2.2.2 Kameragehäuse und Anschlüsse 2.2.3 Abmessungen 2.2.4 Bohrschablone Montagering D22M-Basic - Lieferumfang, Bauteile, Abmessungen 2.3.1 Lieferumfang und Kamerabauteile 2.3.2 Kameragehäuse und Anschlüsse 2.3.3 Abmessungen 2.3.4 Bohrschablone © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 4 3.4.3 Die Ansichten der Kamera im Browser 3.4.4 Das erste Bild in MxControlCenter 3.4.5 Browser-Einstellungen 3.4.6 Das erste Bild in MxControlCenter Starten der Kamera mit automatischer IP-Adresse (DHCP) Starten der Kamera mit werkseitiger IP-Adresse © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 5 PDA-Ansicht im Browser Gast-Ansicht im Browser Softbuttons konfigurieren und Funktionen verwalten 4.10 Schnelle Videodarstellung 4.11 Mehrere Kameras GRUNDKONFIGURATION DER KAMERA Übersicht Schnellinstallation Verbindungstest Grundeinstellungen Bildsteuerung Logos Belichtungseinstellungen Tag/Nachteinstellung Einstellungen verwalten © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 6 Kameratelefon Telefonprofile - Telefonanrufe von der Kamera Spracheinwahl - Telefonanrufe zur Kamera Fernsteuerung der Kamera über ein Telefon Konfigurationsbeispiele für IP-Telefonie im Internet Konfigurationsbeispiele für IP-Telefonie im LAN © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 7 D22M Kamerahandbuch Teil 1 /108 Video-Telefonie MOBOTIX-KAMERAS IM INTERNET 10.1 Übersicht 10.2 Indirekter Zugriff auf MOBOTIX-Kameras aus dem Internet, FTP-Upload 10.3 Direkter Zugriff auf MOBOTIX-Kameras aus dem Internet 10.4 Konfiguration des Routers 10.5 DynDNS SOFTWARE-SCHNITTSTELLEN 11.1 Übersicht 11.2 Zugriff auf das Kamera-Livebild und die Ereignisbilder 11.3...
-
Seite 8: Einleitung
Celsius). Da die MOBOTIX-Kameras beschlagfrei sind und keine Hei- zung benötigen, können sie bequem über das Netzwerkkabel nach PoE-Standard versorgt werden. D22M IT- und Secure-Modelle sind absolut staubdicht und strahl- wassergeschützt (IP65; D22M Basic: IP54). In Verbindung mit dem D22M Wand- halter kann die Kamera ideal auch im Außenbereich sowie über Unterputzdosen... - Seite 9 MOBOTIX Secure-R- Modelle unter- Versionen, die mit integriertem Flash-Speicher ausgeliefert werden stützen SD-Kar- (z. B. mit 8 GB). ten und externe USB-Medien. In- terner Flash-Speicher ist für D22M-Modelle derzeit nicht verfügbar. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 10 Die Kamera ist wettergeschützt nach IP65 und damit tauglich für den Outdoor-Ein- satz. Hinweis D22M-IT- und Secure-Modelle sind die richtige Wahl für alle an- spruchsvollen Überwachungsaufgaben. Zubehör für die MOBOTIX D22M • Aufputz-Set: Mit diesem Set kann eine externe Kabelzuführung zur Kamera Aufputz-Set (IP65) zuverlässig geschützt werden, wenn die Kabelzuführung mittig unterhalb...
- Seite 11 D22M Kamerahandbuch Teil 1 /108 • Vandalismus-Set: Mit dem Vandalismus-Set können D22M-Kameras zusätz- Vandalismus-Set (IP65) lich abgesichert bzw. verstärkt werden. Das Set besteht aus einem robusten Kameraring aus Edelstahl und einer verstärkten Domkuppel aus 3 mm dickem Polycarbonat. So ausgerüstet wird der Einsatz unter besonders rauen...
- Seite 12 Unterbringung zu- sätzlicher Module im Gehäuse des Wandhalters. • Masthalter: Ist eine Montage der MOBOTIX D22M an einem Mast vorgese- Masthalter: Outdoor- hen, empfiehlt sich der Einsatz des MOBOTIX D22M Masthalters, der in Ver- Qualität in 3 mm-Edel-...
- Seite 13 D22M Kamerahandbuch Teil 1 /108 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 14: Mobotix Kostenvorteile
Bildrate und Aufzeichnung sind kameraspezifisch einstellbar Extras und Zusatzfunktionen bereits integriert Audio, Objektiv, Wandhalter und Wetterschutz (-30° ... +60°C) im Kamera- Lieferumfang enthalten; Mikrofon und Lautsprecher bei fast allen Modellen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 15: Mobotix Technikvorteile
Lippensynchrones Audio (Live & Aufzeichnung); jede Kamera ist Video-IP- Telefon nach SIP-Standard mit Kamerasteuerung und autom. Alarmanruf MxControlCenter-Leitstand inklusive Dual-Screen-Technik mit Gebäudeplänen, freier Kamerapositionierung, Recherche, Bildbearbeitung, Objektiventzerrung und PTZ-Unterstützung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 16: Das Konzept Der Mobotix D22M
Sekunde inklusive Ton auf einem Standard-PC. Geringste Netzwerklast *Zubehör für D22M er- Mit dem von MOBOTIX entwickelten Streaming-Format MxPEG ist schnelles Live- forderlich: externer Laut- Video und Audio bei geringer Netzwerklast (1-2 Mbit/s) kein Problem. Da die Bewe- sprecher und externes... - Seite 17 Überschreiten einer vorgegebenen Lautstärke. Die Tages-flexible Zeitsteuerung kann unter Beachtung von Feiertagen und Ferienzeiten z. B. Aufnahmen starten und stoppen, Bilder auf eine Website laden und Video-Clips (mit Audio) per E-Mail versenden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 18 Problem! versorgt werden. Wetterfest *D12-Modelle: in Verbin- Die MOBOTIX Kameras sind nach IP65 zertifiziert und können direkt im Außenbe- dung mit Outdoor-Halter reich angebracht werden*. Durch den Verzicht auf bewegliche Teile sind sie extrem *D22M-Basic und Q22M- robust und langlebig sowie hitze- und kältebeständig (-30 bis +60°C).
- Seite 19 D22M Kamerahandbuch Teil 1 /108 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 20 • Wochenprogramme mit Sonderprogrammen für Feiertage und Ferienzei- ten u. a. zum zeitbasierten Steuern der Scharfschaltung, Bildaufzeichnung, Aktionen, Meldungen, Logos, Verdecken von Bildbereichen und anderen Diensten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 21: Software-Update
IP-Adresse und sonstigen Netzwerkdaten, Rücksetzen auf Werks- einstellungen). • Benachrichtigung bei Fehlermeldungen bzw. bei Neustart ermöglicht der MOBOTIX-Kamera, bei erkannten Fehlern bzw. beim Neustart der Kamera automatisch eine oder mehrere Benachrichtigungen durchzuführen (z. B. Blinken der Kamera-LEDs, Audiomeldung, FTP, E-Mail, Telefonanruf, Netz- werkmeldung). -
Seite 22: Objektivoptionen, Hard- Und Softwareausstattung
D22M Kamerahandbuch Teil 1 /108 1.4 Objektivoptionen, Hard- und Softwareausstattung MOBOTIX bietet derzeit fünf Standard-Objektive mit M14-Gewinde an, vom Super- Weitwinkel L22 mit 22 mm bis zum Tele L135 mit 135 mm Kleinbild-Brennweite. Aufgrund der Gegenlichtsicherheit der MOBOTIX-Kameras wird keine mechanische Autoiris benötigt. Hierdurch sind alle MOBOTIX-Objektive robust und wartungsfrei. - Seite 23 Digital- oder Kleinbildkamera Objektiv-Brennweite auf einer Kamera mit Zoomob- möglich, indem die angegebene (Kleinbild-) Brennweite des MOBOTIX- jektiv Objektivs (Lxx) direkt auf der Digital- oder Kleinbildkamera eingestellt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 24 CIF-Bilder ca. 2.000 4.000 4.000 VGA-Bilder ca. 1.250 2.500 2.500 Mega-Bilder ca. Externes Audio (Line-In/Out) Schalteingänge/Signaleingänge Schaltausgänge Verdeckte Kabelführung Lagerware *L32- und L65-Objektive sind für M12-Modelle nicht verfügbar © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 25 Bildgröße Mega** Mega** *M12-Modelle werden Bildsensor Farbe Farbe Farbe/SW Farbe/SW nach Kundenwunsch mit Standard-Objektiv zur Software-Version L22* L22* L22* L22* Objektiven ausgestattet Audiounterstützung (Mikrofon/Lautsprecher) -/L* -/L* M/L* M/L* © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 26: Wichtige Hinweise
(auch nicht bei MOBOTIX). Die Deaktivierung wirkt sich auf alle Funktionen aus, die das Mikrofon verwenden. Hinweis Bei der D22M besteht die Möglichkeit, externe Lautsprecher und Mik- rofone anzuschließen. Die irreversible Deaktivierung des Mikrofons be- trifft auch alle externen Mikrofon-Funktionen. -
Seite 27: Starten Der Kamera Mit Werkseitiger Ip-Adresse
1.5.7 Deaktivieren der Text- und Logoeinblendungen Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorherge- Text- und Logoeinblen- hender Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur dungen können auch deak- den Text WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts tiviert bzw. -
Seite 28: Deaktivieren Des Täglichen Automatischen Neustarts Der Kamera
1.5.9 Hinweise zur ISDN-Tauglichkeit MOBOTIX M12-, D12- und V12-Modelle sind Euro-ISDN-tauglich nach Standard TBR3/TBR3 A1. Für den japanischen Markt bietet MOBOTIX spezielle Kameramo- delle an, die den japanischen ISDN-Standard unterstützen. Weitere Informationen hierzu finden Sie auf www.mobotix.com im japanischen Bereich. MOBOTIX M22M-, D22M- und Q22M-Modelle haben keine ISDN-Funktionaliltät. -
Seite 29: Weitere Informationen
PDF zum Download finden Sie auf der MOBOTIX Website (Support > Betriebsan- leitungen). In diesem Bereich finden Sie auch die jeweils aktuelle Version des Soft- warehandbuch Teil 2 . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 30: Montage
Informationen finden. Weitere Informationen zur MOBOTIX D22M und dem verfügbaren Zubehör finden Sie unter shop.mobotix.com. 2.1.1 Deckenmontage / Wandmontage Die D22M ist für die Montage an Decken konzipiert bzw. für die Wandmon- tage in Verbindung mit dem Wandhalter. Das mitgelieferte L22 90°-Objektiv ermöglicht es dann, einen Raum nahezu vollständig von... -
Seite 31: Optionale Montageoptionen Für It/Secure-Modelle
Outdoor-Qualität in halter eingesetzt. Die mitgelieferten Edelstahl-Mast- 3 mm-Edelstahl (in Kombi- schellen ermöglichen die Montage an Masten mit nation mit dem Outdoor- einem Durchmesser von 60 bis 180 mm. Wandhalter) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 32: Netzwerkanschluss Und Stromversorgung, Usv
D22M Kamerahandbuch Teil 1 /108 2.1.3 Netzwerkanschluss und Stromversorgung, USV Power over Ethernet (MxPoE) Bei allen D22M-Modellen wird die Stromversorgung in das Netzwerkkabel der Kamera eingeschleift (MxPoE, Power over Ethernet). Bei kleineren Installationen kann hierzu das MOBOTIX Steckernetzteil (MX-SNT-E01-30-RJ) in Verbindung mit dem Netzwerk-Power-Adapter (MX-NPA-3-RJ) verwendet werden. -
Seite 33: Bereitstellen Der Anschlüsse, Anschlussdosen
Beachten Sie hierzu auch Abschnitt 2.10.2, Leitungsverlegung, Brand-, Blitz und Überspannungsschutz . Soll die MOBOTIX D22M zusätzlich zum Ethernet-Kabel noch einen externen Audio- Anschluss erhalten, ist ein zusätzliches MOBOTIX-Spezialkabel in das Kamerage- häuse zu verlegen. Hinweise hierzu erhalten Sie unter support@mobotix.com. -
Seite 34: Wegweiser Zur Montage
Sie den folgenden Wegweiser zur Montage ver- wenden. Sie stellen damit sicher, dass Sie nur die für Sie relevanten Abschnitte die- ses Kapitels lesen müssen und Sie hiermit die Montage der D22M schnell und effi- zient durchführen können. - Seite 35 D22M Kamerahandbuch Teil 1 /108 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 36: D22M-It/Secure - Lieferumfang, Bauteile, Abmessungen
Inbusschlüssel 3 mm Hakenschlüssel Gehäusering Montagering 1.10 Universaldübel 8 mm 1.11 Edelstahl-Unterlegscheiben Ø 5,3 mm 1.12 Edelstahl-Holzschrauben mit Torx-Antrieb 4,5x60 mm 1.13 Torx-Schlüssel TX20 1.14 Inbusschrauben M4x16 mm Edelstahl-Unterlegscheiben Ø 4,3 mm 1.15 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 37: Kameragehäuse Und Anschlüsse D22M-It/Secure
D22M Kamerahandbuch Teil 1 /108 /104 2.2.2 Kameragehäuse und Anschlüsse D22M-IT/Secure Die MOBOTIX D22M-IT/Secure setzt sich aus dem Kamerasockel (Elektronik, Objektiv und Domkuppel), dem Gehäusering und dem Montagering zusammen. Anschlüsse • NET (Ethernet-Netzwerk, Stromversorgung) • Für externes Audio (Mikrofon/Lautsprecher) SD-Karten werden ab •... -
Seite 38: Abmessungen
D22M Kamerahandbuch Teil 1 /108 2.2.3 Abmessungen D22M-IT/Secure Frei dreh- und schwenkbares Kamera-Modul Ø 160 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 39: Bohrschablone Montagering
Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maß- stabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 40: D22M-Basic - Lieferumfang, Bauteile, Abmessungen
Ethernet-Kabel CAT5 0,5 m, vorinstalliert Inbusschlüssel 3 mm Hakenschlüssel 2.10 Universaldübel 8 mm 2.11 Edelstahl-Unterlegscheiben Ø5,3 mm 2.12 Edelstahl-Holzschrauben mit Torx-Antrieb 4,5x60 mm 2.13 Torx-Schlüssel TX20 2.14 Inbusschrauben M4x16 mm Edelstahl-Unterlegscheiben Ø 4,3 mm 2.15 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 41: Kameragehäuse Und Anschlüsse D22M-Basic
D22M Kamerahandbuch Teil 1 /108 2.3.2 Kameragehäuse und Anschlüsse D22M-Basic Die MOBOTIX D22M-Basic besteht aus dem Kamerasockel mit der Elektronik, dem Objektiv und der Domkuppel. Anschlüsse Der MOBOTIX-Bus • NET (Ethernet-Netzwerk, Stromversorgung) (Mini-USB) sowie der • Für externen Lautsprecher (beim Basic-Modell nur für DHCP-Ansage) -
Seite 42: Abmessungen
D22M Kamerahandbuch Teil 1 /108 2.3.3 Abmessungen D22M-Basic Frei dreh- und schwenkbares Kamera-Modul Ø 129 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 43: Bohrschablone
Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maß- stabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 44: Kamera-Zubehör - Lieferumfang, Bauteile, Abmessungen
∅ 165 mm ferumfang des Aufputz- Set nicht enthalten! 4 Inbusschrauben M4x35 mm (Pos. 3.2) 4 Unterlegscheiben Ø 4,3 mm (Pos. 3.3) Position Anzahl Bezeichnung Montage-Set für D22M Edelstahl-Inbusschrauben M4x35 mm Edelstahl-Unterlegscheiben Ø 4,3 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 45 Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maß- stabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 46 Deckenein- ∅ 150 mm Einbaumaß bau-Set nicht enthalten! Deckeneinbau- 5 Flügelnocken (Pos. 4.3) Schlüssel (Pos. 4.5) Dekoring (Pos. 4.2) Position Anzahl Bezeichnung Deckeneinbau-Set für D22M Dekoring Flügelnocken Klemmteile für Schnapphaken Deckeneinbau-Schlüssel © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 47 Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maß- stabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 48 Lieferumfang des Decken- einbau-Set nicht enthal- ten! 4 Distanzstücke (Pos. 5.2) Zweiloch-Bit (Pos. 5.4) Position Anzahl Bezeichnung Vandalismusring 2 mm Edelstahl Distanzstücke für Vandalismusring Sicherheitsschrauben M4x16 mm Zweiloch-Bit für Sicherheitsschrauben Verstärkte Domkuppel 3 mm Polycarbonat © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 49 D22M Kamerahandbuch Teil 1 /108 Varianten des D22M-Vandalismusring Mit dem D22M Vandalismus-Set können D22M-Kameras zusätzlich abgesichert bzw. verstärkt werden. Das Set besteht aus einem robusten Gehäusering aus Edelstahl und einer Domkuppel aus verstärktem Kunststoff. Dies ermöglicht den Einsatz unter besonders anspruchsvollen Bedingungen (z. B. Montage in Justizvoll- zugsanstalten, an sozialen Brennpunkten, Bahnhöfen, etc.).
- Seite 50 Wandanschlussdichtung (Pos. 6.5) Position Anzahl Bezeichnung Wandhalter Universaldübel 8 mm Edelstahl-Unterlegscheiben Ø 6,4 mm Edelstahl-Holzschrauben 6x50 mm Wandanschlussdichtung Edelstahl-Inbusschrauben M4x16 mm Edelstahl-Unterlegscheiben Ø 4,3 mm Abdeckplatte Tiefe: 201 mm Breite: 216 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 51 Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maß- stabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 52 Bezeichnung Edelstahl-Masthalter 3 mm, weiß pulverbeschichtet Edelstahl-Inbusschrauben M8x30 mm Edelstahl-Unterlegscheiben Ø 9 mm Selbstsichernde Edelstahl-Muttern M8 Edelstahl-Mastschellen Der Masthalter ist für alle Q22M- und D22M- Modelle verwendbar Breite: 201 mm Tiefe: 55 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 53 D22M Kamerahandbuch Teil 1 /108 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 54: Montage Der Kamera
/108 2.5 Montage der Kamera 2.5.1 D22M-IT/Secure Vor der Montage der MOBOTIX D22M-IT/Secure müssen Sie den Netzwerkan- schluss und die Bohrlöcher vorbereiten: • Netzwerkanschluss: Die Zuführung des Netzwerkkabels erfolgt deckenseitig direkt unterhalb der Kamera. Das Kabel ist dann optimal geschützt und von außen weder zugänglich noch sichtbar. - Seite 55 Objektivträger später ungehindert gedreht und geschwenkt werden kann. Hinweis: Alternativ kann die Zuführung zur Kamera über eine Auf- oder Unterputzdose erfolgen. Hierbei ist das Kabel von außen sichtbar. Die D22M- Basic kann nicht direkt über Auf- oder Unterputzdosen montiert werden. Achtung Verwenden Sie nur das mitgelieferte, vormontierte MOBOTIX- Netzwerkkabel.
- Seite 56 Gehäuseboden herausgeführt wird. Das Kabel wird beim Festschrauben des Gehäusebodens an der Decke fest fixiert und lässt sich nachträglich weder in das Kamera- innere hinein- noch herausziehen oder anders positionieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 57 Hierzu müssen Sie unter Umstän- den auch die seitlichen axialen Inbusschrauben mit dem mitgelieferten Inbusschlüssel leicht lösen. • Fahren Sie fort mit Abschnitt 2.5.3, Abschließende Montagearbeiten . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 58: Abschließende Montagearbeiten
Verstellen Sie die Kamerabau- teile nicht gewaltsam, um die Kamera nicht zu beschädigen. Das Kamerainnere mit dem Objektivträger sollte sich leicht drehen und schwenken lassen, sich jedoch nicht von selbst verstellen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 59 Netzwerkkabel. Stellen Sie immer sicher, dass der Gummistopfen mit dem durchgeführten Netzwerkkabel richtig mit der Öffnung im Kameragehäuse abschließt. Alle Öffnungen im Kameragehäuse müssen verschlossen sein. Nur so ist die Wetterfestigkeit der Ka- mera sichergestellt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 60 /108 2.5.4 Hinweise zur direkten Wandmontage ohne Wandhalter Die D22M ist für die Montage an Decken konzipiert bzw. für die Wandmon- tage in Verbindung mit dem Wandhalter. Die direkte Montage der D22M an einer Wand (ohne Wandhalter) ist ebenfalls möglich, allerdings ergeben sich Ein- schränkungen im Verstellbereich des Objektivs.
- Seite 61 0° 10° 30° Dieser Effekt tritt auch auf, wenn die D22M mit direkter Wandmontage in der Raummitte montiert wird, und der Objektivträger mit dem Objektiv gedreht wird. Auch hier ist es möglich, einen größeren Bereich des Raumes mit dem Kamerabild zu erfassen, jedoch bei gleichzeitiger leichter Drehung des Kamerabildes.
-
Seite 62: Deckenmontage Mit Dem D22M Aufputz-Set
D22M Kamerahandbuch Teil 1 /108 2.6 Deckenmontage mit dem D22M Aufputz-Set Zur Deckenmontage der MOBOTIX D22M-IT und Secure mit dem Aufputz-Set (Innen- und Außenbereich) müssen Sie den Netzwerkanschluss und die Bohrlöcher vorbereiten: • Netzwerkanschluss: Die Zuführung des Netzwerkanschlusses zur Kamera kann über eine der vier Öffnungen im Aufputzhalter erfolgen. - Seite 63 Überschüssi- ges Kabel kann im Gehäuseinneren des Auf- putzhalters versorgt werden. • Drücken Sie die D22M nun fest auf den Auf- putzhalter. Die Schwalbenschwanz-Führun- gen auf der Rückseite des D22M-Gehäuses greifen exakt in die hierfür vorgesehenen Öff- nungen des Aufputzhalters.
-
Seite 64: Deckenmontage Mit Dem D22M Deckeneinbau-Set
D22M Kamerahandbuch Teil 1 /108 2.7 Deckenmontage mit dem D22M Deckeneinbau-Set Zur Deckenmontage der MOBOTIX D22M-IT und Secure in Innenräumen in Verbin- dung mit dem Deckeneinbau-Set müssen Sie den Netzwerkanschluss und das Ein- bauloch vorbereiten: • Netzwerkanschluss: Die Zuführung des Netzwerkanschlusses zur Kamera erfolgt verdeckt. -
Seite 65: Demontage
Uhrzeigersinn). • Entfernen Sie die Kamera. Deckeneinbau-Schlüssel • Lösen Sie die Schrauben des Deckeneinbau- Set und somit die Flügelnocken. Das Decken- einbau-Set kann jetzt entfernt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 66 Zur Montage des Vandalismus-Set sind der standardmäßig mitgelieferte Gehäuse- ring mitsamt den Inbusschrauben gegen den Edelstahl-Gehäusering und die Sicherheitsschrauben des Vandalismus-Set (mit den vier montierten Distanzstü- cken) auszutauschen. Ersetzen Sie auch die Domkuppel der D22M-IT/Secure durch die verstärkte Domkuppel des Vandalismus-Set. • Entfernen Sie den Gehäusering. Schrauben Sie hierzu alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel ab.
- Seite 67 Vandalismus-Set beiliegenden Distanzstücke auf! Sicherheitsschrauben und • Montieren Sie anschließend den Edelstahl- Zweiloch-Bit Gehäusering mit den Sicherheitsschrauben und ziehen Sie diese mit dem mitgelieferten Zweiloch-Bit fest. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 68: Wandmontage Mit Dem D22M Wandhalter
D22M Kamerahandbuch Teil 1 /108 2.9 Wandmontage mit dem D22M Wandhalter Vor der Montage der MOBOTIX D22M-IT/Secure mit dem Wandhalter müssen Sie den Netzwerkanschluss und die Bohrlöcher vorbereiten: • Netzwerkanschluss: Die Zuführung des Netzwerkanschlusses erfolgt durch die wandseitige Öffnung des Wandhalters. Das Kabel ist dadurch optimal geschützt und von außen weder zugänglich noch sichtbar. - Seite 69 Überschüssiges Kabel kann im Gehäuseinneren versorgt wer- den. • Drücken Sie die D22M nun von unten fest Wandhalter. Die Schwalben- schwanz-Führungen auf der Rückseite des D22M-Gehäuses greifen exakt in die hierfür vorgesehenen Öffnungen des Aufputzhalters.
-
Seite 70: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz
Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuel- len Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX empfiehlt generell, die Installation von MOBOTIX-Kameras nur von ge- prüften Fachbetrieben durchführen zu lassen, die mit der Installation und dem si- cheren Betrieb von Netzwerkgeräten und den zugrundeliegenden Vorschriften für...
