Netzwerk- und Stromanschluss

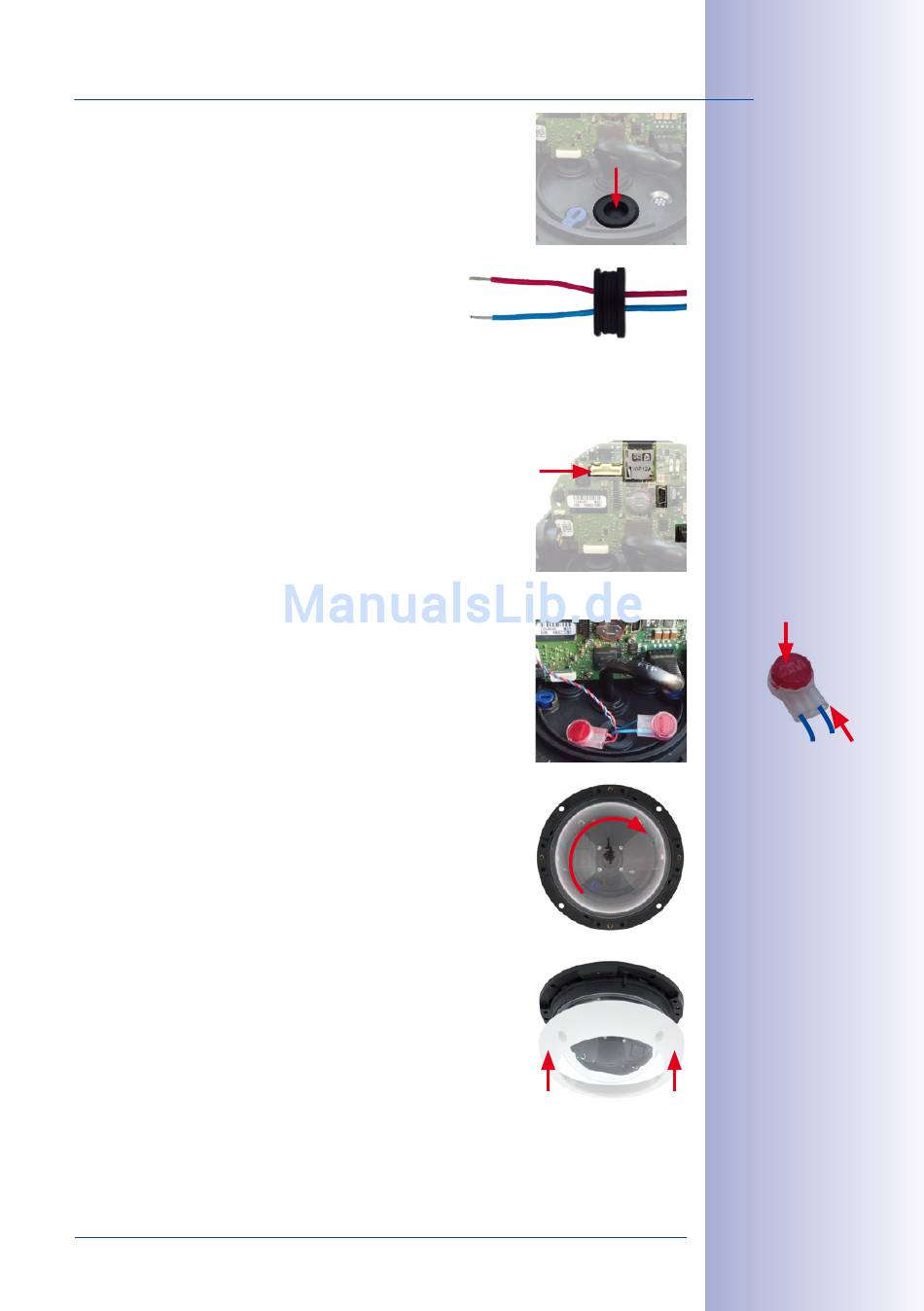

• Blindstopfen entfernen: Drücken Sie einen der drei
Blindstopfen von innen nach außen aus dem Gehäuse.
• MxBus-Leitung vorbereiten: Isolieren Sie die
Aderenden der MxBus-Leitung an den Enden
ca. 5 mm ab. Durchstoßen Sie dann mit jeweils
einer Ader eine der angedeuteten Öffnungen
des Einzeladerstopfens (Schutz vor eindringender
Feuchtigkeit).
• Einzeladerstopfen mit MxBus-Leitung einsetzen: Stecken Sie
den Einzeladerstopfen mit der MxBus-Leitung von unten in das
Gehäuse (achten Sie dabei auf korrekten Sitz des Stopfens).
• MxBus-Stecker einstecken: Stecken Sie den mitgelieferten
MxBus-Stecker in die Buchse auf der Hauptplatine (roter Pfeil
in der Abbildung).
• MxBus-Leitung verbinden: Verbinden Sie jeweils eine Ader
der MxBus-Leitung mit einem Einzeladerverbinder. Verstauen
Sie die Verbinder so im Inneren der Kamera, dass sie beim
Ausrichten der Kamera nicht stören.
• Domkuppel der Kamera montieren: Verwenden Sie hierzu
die mitgelieferte Folie oder ein fusselfreies Baumwolltuch
(Aufschrauben im Uhrzeigersinn).
• Kamera-Gehäusering
Gehäusering auf und schrauben Sie alle vier Inbusschrauben
mit dem mitgelieferten Inbusschlüssel fest. Achten Sie dabei
auf den korrekten Sitz des Gummi-Abschlussrings.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
montieren:
Setzen
Sie
den
93
/140
2
1
