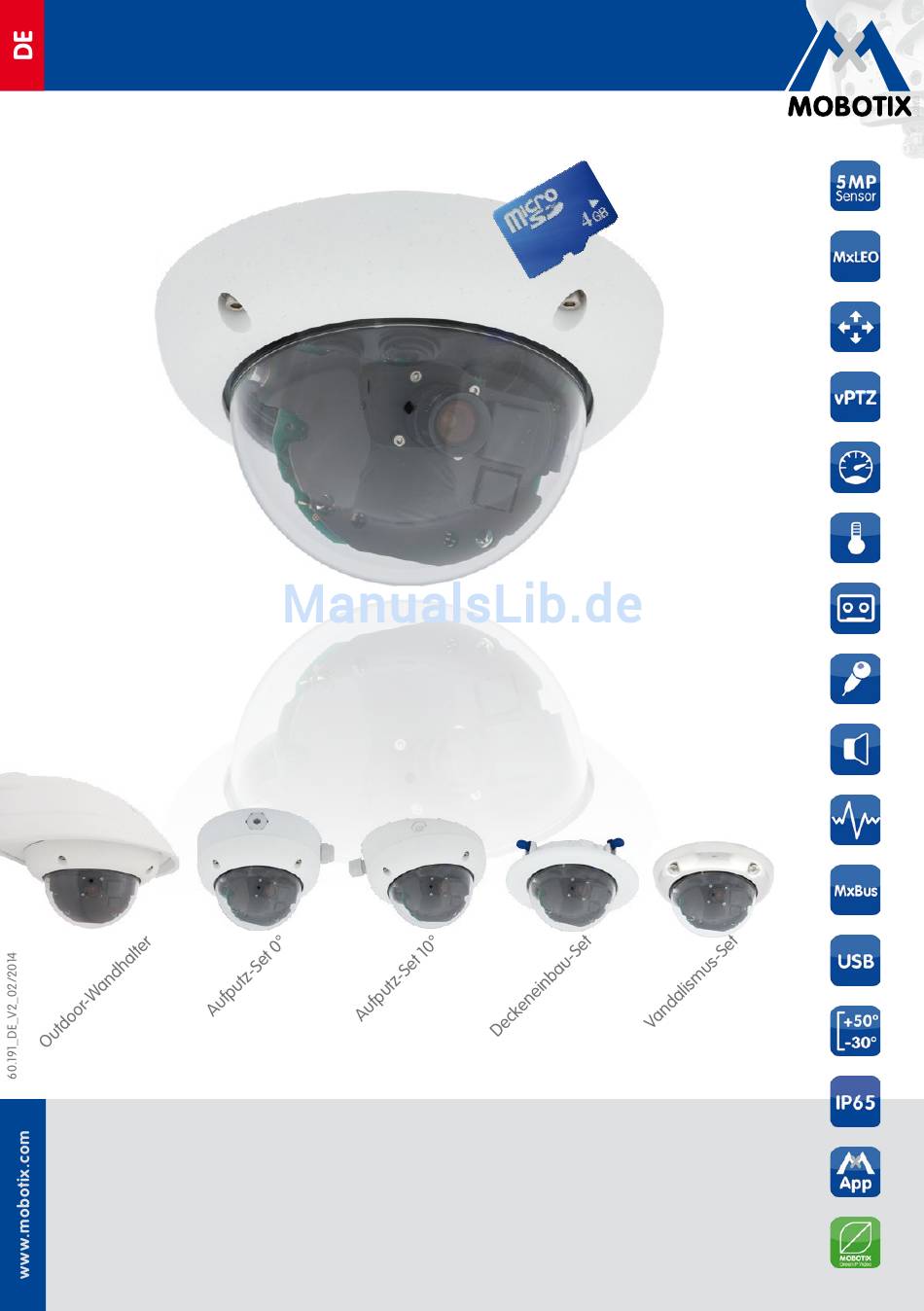

D25M-Kamerahandbuch
Passt sich an. Passt gut auf.

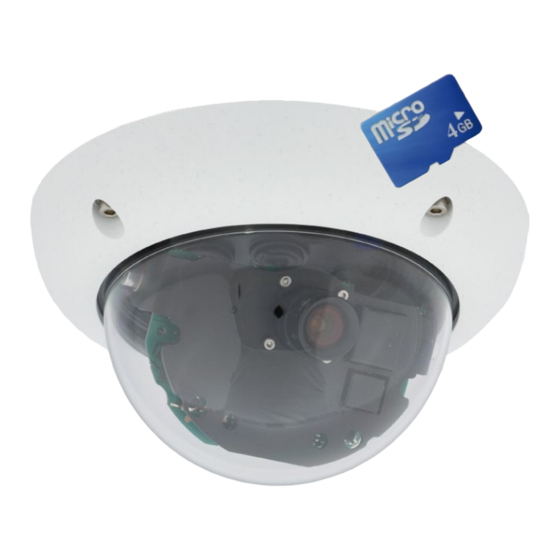

Die D25M MonoDome 5MP-Domkamera passt sich perfekt ihren Aufgaben an. Wechselobjektive,
diverse Montage- und Ausstattungsvarianten bis hin zum Vandalismus-Set erlauben unzählige
Einsatzmöglichkeiten.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mobotix D25M-Basic
Inhaltszusammenfassung für Mobotix D25M-Basic
- Seite 1 Einsatzmöglichkeiten. Innovationsschmiede - Made in Germany Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com...
- Seite 2 MxPEG sind in der Europäischen Union, den USA und in anderen Ländern einge- tragene Marken der MOBOTIX AG. Microsoft , Windows und Windows Server sind Marken der Microsoft Corporation. Apple , das Apple-Logo , Macintosh , OS X , iOS , Bonjour , das Bonjour-Logo, das Bonjour-Symbol , iPod und iTunes sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.
-
Seite 3: Inhaltsverzeichnis
1.4.13 MX-Overvoltage-Protection-Box 1.4.14 MX-NPA-Box 1.4.15 MX-GPS-Box 1.4.16 MX-232-IO-Box 1.4.17 ExtIO Funktionserweiterung 1.4.18 Mx2wire+ Mediakonverter 1.4.19 Weiteres Zubehör MOBOTIX-Software 1.5.1 Integrierte Kamerasoftware (Firmware) 1.5.2 MxControlCenter 1.5.3 MxEasy 1.5.4 MOBOTIX App © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 4 2.9.2 Netzwerkverkabelung der D25M mit Patchkabel herstellen 2.9.3 Stromversorgung mit Switch 2.9.4 Stromversorgung mit Direktverbindung zum Computer 2.9.5 Stromversorgung (PoE IEEE 802.3af) mit Power-over-Ethernet-Produkten 2.9.6 USB-Kabel anschließen 2.9.7 MxBus-Zweidrahtleitung anschließen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 5 3.7.3 Mikrofon unwiderruflich deaktivieren 3.7.4 Kamerastart mit werkseitiger IP-Adresse 3.7.5 Kamera auf Werkseinstellungen zurücksetzen 3.7.6 Ereignissteuerung und Bewegungserkennung aktivieren 3.7.7 Text- und Logoeinblendungen deaktivieren 3.7.8 Automatischen Neustart der Kamera deaktivieren © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 6 Je nach Landesgesetz und Aufstellungsort der D25M kann die Aufzeichnung von Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen.
-
Seite 7: Sicherheitshinweise
• Die Installation dieses Produkts muss gemäß der Dokumentation in Kapitel 2, «Montage» des vorliegenden Handbuchs erfolgen. • Bei der Installation dieses Produkts dürfen nur Original MOBOTIX-Teile und MOBOTIX-Anschlusskabel verwendet werden. • Für die Installation dieses Produkts ist ein tragfähiger ebener Untergrund erfor- derlich, der eine stabile Montage der verwendeten Befestigungselemente erlaubt. - Seite 8 Handbuch (PDF) kostenfrei über die MOBOTIX-Website herunterladen: www.mobotix.com > Support > Software-Downloads. Für die iOS-Geräte iPad, iPhone und iPod touch bietet MOBOTIX mit der MOBOTIX App eine mobile Lösung an, die Sie unter dem Suchbegriff „MOBOTIX AG“ gratis im App Store finden.
- Seite 9 /140 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 10: D25M-Kamerahandbuch: Produktübersicht
MonoDome-Kameras mit bis zu 1.536 Bildzeilen, integriertem Videosensor und kamera- interner Langzeitspeicherung auf MicroSD-Karte (nicht in der Basic-Variante verfügbar). Das Grundmodell D25M-Basic ist für den Einsatz im Innenbereich ausgelegt, beinhaltet bereits ein 82° Weitwinkelobjektiv und wird über Power-over-Ethernet (PoE) versorgt. - Seite 11 Funktionserweiterung der Kamera. MOBOTIX-Kunden profitieren zudem kostenlos von MOBOTIX ExtIO MxEasy oder der professionellen Leitstand-Software MxControlCenter mit unbeschränkter (Funktionserweiterung Nutzer- und Kameralizenz. Mit dem MOBOTIX ExtIO-Modul kann eine D25M bei Bedarf für D25M) sogar zu einer leistungsfähigen Gegensprechanlage aufgewertet werden. Robust und formschön Je nach Software-Funktionalität ist die D25M als Secure, IT oder Basic verfügbar.
- Seite 12 MxLEO: Belichtungsoptimierung und reduziertes Bildrauschen Die Basis für eine völlig neue Qualität der digitalen Bildoptimierung bietet MxLEO, die MOBOTIX Lowlight Exposure Optimization – eine innovative Technologie, die serienmäßig in allen Kameras ab Firmware 4.1.9 enthalten ist. Die verbesserte Lichtempfindlichkeit der neuen MOBOTIX 5 Megapixel-Sensoren ermöglicht grundsätzlich kürzere Belichtungszeiten.
- Seite 13 D25M im Überblick Universeller Einsatzbereich vom Ferienhaus bis zum Flughafen MOBOTIX D25M-Kameras eignen sich aufgrund der freien Skalierbarkeit und hohen Performance sowohl für große Anlagen wie Flughäfen als auch wegen der integrierten Ereignis-, Speicher-, Alarm- und Telefoniefunktionen für kleinere geschäftliche und private Anlagen.
- Seite 14 Zoomen, Schwenken und Neigen bei MxEasy und MxControlCenter über spezielle Softwaretools und den optionalen Joystickeinsatz noch komfortabler. Aber auch bei reiner Browserbedienung via Internet Explorer (mit aktiviertem Active-X Plugin) kann optional ein Joystick angeschlossen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 15 Nachteil, dass beim Auswerten der Aufzeichnung nicht sichtbar ist, was sich außerhalb des im Moment der Aufzeichnung sichtbaren Bildausschnitts ereignete. Aus die- sem Grund verfügt die MOBOTIX D25M über eine zusätzlich aktivierbare Vollbildspeicherung. Hierbei wird nicht mehr nur der gerade sichtbare gezoomte und geschwenkte Bildausschnitt gespeichert, sondern immer das gesamte Sensorbild - ohne vPTZ-Einstellungen.
- Seite 16 4,5 Watt und dem vollständigen Verzicht auf mechanisch bewegte Teile einen sehr großen Arbeitstemperaturbereich von –30 bis +50°C und sind absolut staubdicht und strahlwassergeschützt (D25M-IT/Secure IP65; D25M-Basic IP54). Da die Kameras bau- artbedingt beschlagfrei sind und keine Heizung benötigen, können sie ganzjährig über das Netzwerkkabel nach PoE-Standard versorgt werden.
-
Seite 17: Modellvarianten
Basic- und IT-Kameras: Maximale Bildgröße nun HD statt VGA Bei der D25M Basic und IT beträgt die maximale Auflösung statt wie bisher VGA (640 x 480) nun HD (1280 x 720). Der besondere Qualitätsvorteil einer MOBOTIX Basic/IT-Kamera mit HD-Auflösung (1280 x 720): Die HD-Bilder einer MOBOTIX-Kamera werden von einem hoch- auflösenden 5MP-Bildsensor mit 2592 x 1944 Bildpunkten erzeugt und dann kameraintern... -
Seite 18: Vorteile Und Neuerungen
Bildrate auf 30 B/s (bei MEGA-Auflösung 1280x960) begrenzt. Beweiskräftige Standbilder MOBOTIX-Kameras bieten aufgrund des exklusiv für sie entwickelten MxPEG-Videocodecs den gerade für Sicherheitsanwendungen unverzichtbaren Vorteil, dass eine an jeder beliebigen Stelle angehaltene Aufzeichnung aussagekräftige weil unverzerrte Einzelbilder liefert (z. B. für Personen- oder Kennzeichenerkennung). - Seite 19 (typischerweise 4,5 Watt). Die Einstellung der PoE-Klasse über die Kamerasoftware ermög- licht auch den Einsatz von PoE-Switches, die nicht auf allen Ports mit PoE-Klasse 3 (bis max. 12,95 V) betrieben werden können. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 20: Dezentrales Videosystem
Aufklärung. Zudem kann jede einzelne Kamera dank integriertem Lautsprecher und Mikrofon auch zur bidirektionalen Kommunikation (Video-Gegensprechen) genutzt werden – mit der MOBOTIX App und Ihrem iPhone oder iPad auch ganz bequem von unterwegs. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... - Seite 21 /140 D25M im Überblick Die dezentralen MOBOTIX-Videolösungen sind klassischen Systemen in allen relevanten Punkten überlegen. Sie sind zudem deutlich kostengünstiger zu betreiben, denn sie benötigen • Weniger Kameras wegen der besseren Detailgenauigkeit weitwinkliger Bilder durch die Megapixel-Technologie • Weniger Aufzeichnungsgeräte, da im dezentralen System 10-mal mehr Kameras als üblich auf einem PC/Server simultan als hochauflösendes HDTV-Video mit Ton...
-
Seite 22: Green Ip-Video
In die Kameras integrierte Hochleistungsrechner und Flash-Speicher erübrigen energie- verzehrende Server- und Speichergeräte. Und deren spätere Entsorgung. Hochauflösend Eine MOBOTIX-Kamera mit zwei Bildsensoren ersetzt bis zu acht herkömmliche Kameras – inklusive deren Energie- und Ressourcenverbrauch. Nachhaltig Ohne mechanisch bewegte Teile sind MOBOTIX-Kameras praktisch wartungsfrei und auch nach vielen Jahren noch voll einsatzfähig –... - Seite 23 /140 D25M im Überblick Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 24: Technische Spezifikationen
Technische Spezifikationen 1.2.1 Objektivoptionen MOBOTIX bietet derzeit fünf Standard-Objektive mit M14-Gewinde an, vom Super- Weitwinkel L25 mit 25 mm bis zum Tele L160 mit 160 mm Kleinbild-Brennweite. Aufgrund der Gegenlichtsicherheit der MOBOTIX-Kameras wird keine mechanische Autoiris benötigt. Hierdurch sind alle MOBOTIX-Objektive extrem robust und wartungsfrei. - Seite 25 Bei den angegebenen Brennweiten der MOBOTIX-Objektive handelt es sich nicht um die Nominalbrennweiten, sondern die entsprechende Brennweite (Lxx mm) ist für das Kleinbildformat (35 mm) angegeben. Zum Beispiel hat das MOBOTIX L25 Super-Weitwinkel-Objektiv eine Nominalbrennweite von 4 mm, die in der Kleinbild- Fotografie einem 22 mm-Objektiv entspricht. Es wird deshalb als L25 bezeichnet.
-
Seite 26: Kameravarianten - Objektive, Hardware, Bildformate
CIF-Bilder mit 4 GB MicroSD DVR – 250.000 250.000 VGA-Bilder mit 4 GB MicroSD DVR – 125.000 125.000 MEGA-Bilder mit 4 GB MicroSD DVR – 40.000 40.000 QXGA-Bilder mit 4 GB MicroSD DVR – – 20.000 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 27: Kameravarianten - Software-Ausstattung
• • MxAnalytics – – – MxActivitySensor – – • Videomanagement-Software (kostenloser Download von www.mobotix.com oder App Store) MxEasy, MxCC • • • MOBOTIX App • • • © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 28: Technische Daten
Mikrofon und Lautsprecher Mikrofon und Lautsprecher integriert Audiofunktionen Lippensynchrones Audio, Gegensprechen, Audiorecording Schnittstellen Ethernet 10/100, IPv4/IPv6, MiniUSB, MxBus; Ein-/Ausgänge und RS232 über Zubehör Videotelefon VoIP/SIP, Gegensprechen, Fernsteuerung per Tastencode, Ereignisanzeige © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 29 (inkl. Objektiv) Lieferumfang Gehäuse aus hochfestem Kunststoff (PBT) weiß, schlag- feste Domkuppel (transparent) freie Objektivwahl, Montagezubehör, Montageschlüssel, Patchkabel 50 cm, Handbuch, Software, 4 GB MicroSD-Karte (eingebaut, bei Basic-Modellen nicht verfügbar) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 30: Lieferumfang Und Abmessungen
Edelstahl-Unterlegscheiben Ø 5,3 mm 1.12 Edelstahl-Torxschrauben 4,5x60 mm 1.13 Torxschlüssel TX20 1.14 Inbusschrauben M4x16 mm 1.15 Edelstahl-Unterlegscheiben Ø 4,3 mm 1.16 Einzeladerstopfen, schwarz (MxBus) 1.17 Einzeladerverbinder 1.18 MxBus-Stecker mit zweiadriger Verbindungsleitung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 31: Kameragehäuse Und Anschlüsse
/140 Lieferumfang und Abmessungen Kameragehäuse und Anschlüsse Die MOBOTIX D25M-IT/Secure setzt sich aus dem Kamerasockel (Elektronik, Objektiv und Domkuppel), dem Gehäusering und dem Montagering zusammen. Anschlüsse • Netzwerk (Ethernet-Netzwerk inkl. PoE-Stromversorgung) • MxBus für MOBOTIX-Erweiterungen (z. B. MX-GPS-Box, MX-232-IO-Box) • USB (z. B. für ExtIO, MX-232-IO-Box) •... - Seite 32 Abmessungen D25M-IT/Secure Durch Drehen des Kameramoduls um die beiden Achsen kann das Objektiv genau auf den zu erfassenden Bereich ausgerichtet werden. Frei dreh- und schwenkbares Kameramodul 160 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 33 Falls Sie aus dem PDF drucken, stellen Sie unbedingt sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maßstabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 34: D25M-Basic
Domkuppel, transparent Ethernet-Kabel CAT5 0,5 m, vorinstalliert Inbusschlüssel 3 mm Hakenschlüssel 2.10 Universaldübel 8 mm 2.11 Edelstahl-Unterlegscheiben Ø5,3 mm 2.12 Edelstahl-Torxschrauben 4,5x60 mm 2.13 Torx-Schlüssel TX20 2.14 Inbusschrauben M4x16 mm 2.15 Edelstahl-Unterlegscheiben Ø 4,3 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 35 /140 Lieferumfang und Abmessungen Kameragehäuse und Anschlüsse Die MOBOTIX D25M-Basic besteht aus dem Kamerasockel mit der Elektronik, dem Objektiv und der Domkuppel. Anschlüsse • Netzwerk (Ethernet-Netzwerk inkl. PoE-Stromversorgung) Domkuppel Objektiv Netzwerkanschluss (siehe Abschnitt 1.3.1 ) Taster R Taster L LEDs ©...
- Seite 36 D25M-Kamerahandbuch: Produktübersicht Abmessungen Frei dreh- und schwenkbares Kameramodul Durch Drehen des Kameramoduls um die beiden Achsen kann das Objektiv genau auf den zu erfassenden Bereich ausgerichtet werden. 129 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 37 /140 Lieferumfang und Abmessungen Bohrungen Die Bohrschablone im Maßstab 1:1 befindet sich als Faltblatt am Ende des Handbuchs © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 38: Verfügbares Zubehör
Bedingungen. Zur besseren Anpassung an die Umgebung ist das Vandalismus- Set in folgenden fünf Ausführungen erhältlich: Edelstahl matt, poliert, weiß pulverlackiert, schwarz pulverlackiert, silbergrau pulverlackiert. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 39: Deckeneinbau-Set
Kabel (gerade/gewinkelt) mit gewinkelten Steckern verwendet werden! Mithilfe dieses bis zu 5 m langen Kabels kann die MOBOTIX MX-232-IO-Box direkt an die D25M ange- schlossen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 40: Miniusb-Kabel Auf Miniusb (Gewinkelt/Gewinkelt)
Spannungsquellen mit 12 bis 57 Volt DC angeschlossen werden. Das NPA-PoE-Set ist ab Werk in der Version „EU“ mit einem Euro-Netzstecker oder in der Version „INT“ mit vier Netzsteckern (EU, USA, UK, AUS) erhältlich. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 41: Mx-Overvoltage-Protection-Box
Wandhaltern montiert werden, sondern muss so außen am Gebäude angebracht werden, dass vom Installationsort ein möglichst großer Bereich des Himmels einseh- bar ist. Nur so ist der einwandfreie Empfang vieler GPS-Satelliten und damit eine hohe © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 42: Mx-232-Io-Box
D-Sub 15-HD-Stecker zur Verfügung gestellt wurden. Die MX-232-IO-Box (Schutzart IP65, –30 bis +60°C) kann als Zusatzmodul an alle MOBOTIX-Kameras mit MxBus- oder USB-Schnittstelle angeschlossen werden. Die maximale Länge der MxBus-Leitung (bei 0,8 mm Durchmesser) beträgt 50 m. Wird der MiniUSB-Anschluss verwendet, kann das Kabel bis zu 5 m lang sein. -
Seite 43: Weiteres Zubehör
/140 Verfügbares Zubehör 1.4.19 Weiteres Zubehör Da die Zubehörpalette für das MOBOTIX-System ständig erweitert wird, finden Sie die aktuelle Liste der verfügbaren Zubehörprodukte auf der MOBOTIX Website www.mobotix.com unter Produkte > Zubehör. DIE MOBOTIX-INFORMATIONSKANÄLE Support auf der MOBOTIX Website MOBOTIX www.mobotix.com/ger_DE/Support Die MOBOTIX Video-Tutorials www.mobotix.com/ger_DE/Support/Tutorials... -
Seite 44: Mobotix-Software
Videomanagement-Software MxControlCenter bzw. MxEasy von der MOBOTIX-Webseite geladen werden (www.mobotix.com > Support). Für mobile Anwendungen steht im App Store gratis die MOBOTIX App für iOS-Geräte (iPhone, iPad, iPad mini, iPod touch, ab iOS 5.0) zum Download bereit. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... -
Seite 45: Mxcontrolcenter
• Komfortabler Layout-Editor zur Einbindung von realen Gebäudeplänen • Integration auch von herkömmlichen Netzwerk- und Analogkameras • Für MS Windows Kostenloser Download unter www.mobotix.com Keine Lizenzkosten! Freie Updates! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 46: Mxeasy
MxEasy ermöglicht durch seine intuitiv gestaltete Oberfläche eine einfache Bedienung wichtiger Kamerafunktionen und stellt einen ganz neuen Ansatz zur Betrachtung der Kamerabilder und Steuerung von MOBOTIX-Kameras dar. In einem übersichtlichen Layout können bis zu 16 Kameras verwaltet und jeweils vier Kameras gleichzeitig angezeigt werden. -
Seite 47: Mobotix App
/140 MOBOTIX-Software 1.5.4 MOBOTIX App Premiumlösung: Immer und überall dabei ist die MOBOTIX App eine perfekte mobile Gegenstelle, die mit intelligenten Detaillösungen vor allem die Sicherheit und den Komfort der Nutzer im Alltag erhöht. Die Touchscreen-optimierte Bedienung mit 3 Hauptansichten (Live, Player, Events), selbsterklärenden Symbolen, großen Softwaretasten, den von MOBOTIX... -
Seite 48: Montage
D25M-Kamerahandbuch: Montage MONTAGE Die D25M ist für die Montage an Wänden oder Decken konzipiert, kann aber mit dem entsprechenden MOBOTIX-Zubehör z. B. auch an einem Mast oder an einer Gebäudeecke installiert werden. Vorbereitende Montagearbeiten Vor der Montage der MOBOTIX D25M sind die folgenden Fragen zu klären: 1. -
Seite 49: Decken- Und Wandmontage
2.1.1 Decken- und Wandmontage Wie alle MOBOTIX-Kameras ist auch die D25M äußerst flexibel, was die Montagemöglichkeiten und -orte betrifft (siehe 2.1.2). Bereits die Basic-Version erfüllt die IP54-Norm, IT- und Secure- Modelle sind wetterfest nach IP65. Die häufigsten Montagearten sind aber die an einer Wand oder Decke. - Seite 50 Detaillierte Informationen zur Montage finden Sie in Abschnitt 2.2 und den folgenden Abschnitten. Eine Kamera für 4 Zapfsäulen - Langzeitaufzeichnung ohne Zusatzgerät Eine HiRes-MOBOTIX-Kamera ersetzt mehrere herkömmliche Kameras © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 51: Montageoptionen
Inneren die Unterbringung zusätzlicher Module. Eck- und Masthalter (MX-OPT-MH) Eck- und Masthalter aus Ist eine Montage der MOBOTIX D25M an einem Mast oder an einer Edelstahl (in Kombination mit dem Wandhalter) Gebäudeecke vorgesehen, empfiehlt sich der Einsatz des MOBOTIX Eck- und Masthalters. -
Seite 52: Netzwerkanschluss Und Stromversorgung, Usv
Zubehör erhältliche Mx2wire+ Mediakonverter-Set eingesetzt werden (maximale Übertragungsleistung bei 500 m Leitungslänge: 45 Mbit/s und 12 W für PoE-Gerät). Hinweis Bei der MOBOTIX D25M kann die Stromversorgung auch über Switches oder Router erfolgen, die den PoE-Standard nach IEEE 802.3af unterstützen. Vorteile der PoE-Stromversorgung: •... -
Seite 53: Bereitstellen Der Anschlüsse, Mx-Overvoltage-Protection-Box
Wird die Kamera im Außenbereich installiert, sollte die MX-Overvoltage-Protection-Box von MOBOTIX (optionales Zubehör) verwendet werden. Diese Interface-Box bietet nicht nur Über spannungs schutz bis zu 4 kV für MOBOTIX IP-Kameras , sie ermöglicht darüber hinaus den einfachen und wetterfesten Anschluss der Kameras mit einem Netzwerk- Patchkabel (Variante -RJ45 ) oder einem Netzwerk-Verlegekabel (Variante -LSA ). -
Seite 54: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz
Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuellen Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen. - Seite 55 /140 Vorbereitende Montagearbeiten Blitz- und Überspannungsschutz Zur Vermeidung von Überspannungsschäden an MOBOTIX-Kameras sollte immer die MX-Overvoltage-Protection-Box eingesetzt werden. Dieser preisgünstige und wetterfeste Netzwerkverbinder bietet zuverlässigen Schutz gegen Überspannungen bis 4 kV und lässt sich z. B. auch im Outdoor-Wandhalter unterbringen (siehe Abschnitt 1.4.12, «MX-Overvoltage- Protection-Box»...
-
Seite 56: Montage Der Kamera Ohne Zubehör
Abschluss mit dem Untergrund zu gewährleisten, zuvor der Einbau einer Unterputzdose vorgenommen werden (Platzbedarf für das Anschlusskabel). Bei Wandmontage ohne den hierfür von MOBOTIX empfohlenen Wandhalter, ist die Montage in der Raummitte empfehlenswert, wenn ein möglichst großer Bereich des Raumes über- wacht werden soll. - Seite 57 • MOBOTIX Bohrschablone (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen der Bohrlöcher • Material und evtl. Werkzeug zur Verbindung des vormontierten MOBOTIX- Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 58: Übersicht: Arbeitsschritte Für Alle D25M-Kameras
Dübel. Verwenden Sie unbedingt die mitgelieferte Bohrschablone zur pass- genauen Anbringung der Bohrlöcher – für den Montagering der D25M-IT/Secure bzw. den Gehäuseboden der D25M-Basic (Faltblatt am Ende dieses Handbuchs). 3. Vertiefungen im Untergrund für Kabel und Verbinder vorsehen; oder Kabel hinter abgehängter Decke bzw. -
Seite 59: Arbeitsschritte D25M-It/Secure
6. Der Gehäusering wird erst im weiteren Verlauf der Montage benötigt und erst aufgesetzt, nachdem die Domkuppel zur Justierung des Objektivs ab- und wieder aufgeschraubt wurde. 7. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 60: Arbeitsschritte D25M-Basic
3. Lösen Sie das Kamerainnere, indem Sie zunächst die beiden blauen Klemmnocken mit der schmalen Seite des Hakenschlüssels lösen. Drehen Sie dann den gezahnten Ring mit der anderen Seite des Hakenschlüssels gegen den Uhrzeigersinn. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 61 Kamerainnere noch ohne große Krafteinwirkung dre- hen können. 9. Verbinden Sie das Netzwerkkabel mit der Netzwerkbuchse der Kamera. 10. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 62: Montage Mit Aufputz-Set
Aufputz-Set (Faltblatt am Ende dieses Handbuchs) verwendet werden. Achtung Bei Verwendung des Aufputz-Sets im Außenbereich ist sicherzustellen, dass die Schraubenlöcher an der Rückseite des Gehäuses mit den im Lieferumfang enthal- tenen Moosgummi-Dichtringen abgedichtet werden (IP65). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 63 /140 Montage mit Aufputz-Set Aufputz-Set - Bohrschablone Die Bohrschablone im Maßstab 1:1 befindet sich als Faltblatt am Ende des Handbuchs 0°-Set: 160 mm 10°-Set: 166 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 64 • MOBOTIX Bohrschablone (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen der Bohrlöcher • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 65: Arbeitsschritte
Kabel müssen immer mit den mitgelieferten, dreitei- ligen Verschraubungen montiert werden. 5. Kamera-Gehäusering entfernen: Alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel abschrauben. Gehäusering abnehmen (ab Werk ist der Gehäusering nicht montiert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 66 Öffnungen des Aufputzhalters. Montieren Sie den weißen Gehäusering mit den mitgelieferten Inbusschrauben (ohne Gummi-Abschlussring) erst nach Justierung des Objektivs. 9. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 67: Montage Mit Deckeneinbau-Set
Aufwand erfolgt und nur ein 15 cm großes Loch in die Decke bzw. das Deckenelement gebohrt werden muss. Zur Deckenmontage der MOBOTIX D25M (IT/Secure) in Innenräumen in Verbindung mit dem Deckeneinbau-Set müssen zunächst der Netzwerkanschluss und das Einbauloch vorbereitet werden: •... - Seite 68 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 69 • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen • Zwei blaue Deckeneinbau-Schlüssel aus dem Deckeneinbau-Set • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 70: Arbeitsschritte
Klemmteile (Pos. 3.4) in die rechteckigen Aussparungen über den Schnapphaken eingeschoben werden bis sie hörbar einrasten. 6. Kabel anschließen: Das zugeführte Netzwerkkabel über einen (handelsüblichen) Verbinder mit dem Netzwerkkabel der Kamera verbinden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 71 Flügelnocken zurück in die Ausgangsposition. Das Deckeneinbau-Set kann jetzt komplett mit der Kamera aus dem Einbauloch herausgenommen werden. 9. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 72: Montage Mit Vandalismus-Set
Gehäusering der D25M-IT/Secure gegen den Edelstahl-Gehäusering inklusive der Sicherheitsschrauben des Vandalismus-Sets (mit den vier montierten Distanzstücken) ausgetauscht. Ersetzt wird auch die Original-Domkuppel der D25M-IT/Secure durch die verstärkte Domkuppel des Vandalismus-Sets. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 73 Edelstahl, weiß pulverlackiert Edelstahl, schwarz pulverlackiert Darüber hinaus benötigen Sie zur Montage: • Inbusschlüssel zur Demontage des Standard-Gehäuserings (in der D25M-Verpackung enthalten) • Schraubendreher mit Bit-Aufnahmemöglichkeit für den Zweiloch-Antrieb © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 74: Arbeitsschritte
Sie bitte zunächst fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» . • Montieren verstärkte Domkuppel Vandalismus-Sets. Schrauben Sie diese mit einem weichen Baumwolltuch im Uhrzeigersinn auf. Falls erforderlich, reinigen Sie die Domkuppel vor der Montage (mit einem Baumwolltuch). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 75 • Setzen Sie die vier dem Vandalismus-Set beiliegenden Distanzstücke auf. • Montieren Sie jetzt den Edelstahl-Gehäusering des Vandalismus-Sets mit den Sicherheitsschrauben und ziehen Sie diese mit dem mitgelieferten Zweiloch-Bit fest. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 76: Montage Mit Wandhalter
RJ45-Unterputzdosen ab und bietet zudem noch Platz für die Unterbringung zusätzlicher Module (Mx2wire, WLAN, Akkus, etc.). Vor der Montage der MOBOTIX D25M mit dem Wandhalter müssen der Netzwerkanschluss und die Bohrlöcher vorbereitet werden: • Die Zuführung des verlegten Netzwerkkakbels erfolgt Direkte Montage über Aufputz- und... - Seite 77 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 78 • MOBOTIX Bohrschablone (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel • Weiches, sauberes Baumwolltuch © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 79: Arbeitsschritte
4. Kamera auf der Abdeckplatte einrasten: Kamera fest auf den Wandhalter drücken. Die Kunststoff-Federbügel rasten ein, wenn die trapezförmigen Elemente auf der Rückseite des Kameragehäuses exakt in den hierfür vorgesehenen Öffnungen des Wandhalters eingepasst werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 80 Dann von unten Abdeckplatte mit der Kamera in die Vertiefungen einhängen und mit 4 Inbusschrauben am Wandhalter festschrauben (Inbusschlüssel mitgeliefert). 8. Fahren Sie fort mit Abschnitt 3.3.1, «Objektiv ausrichten und feinjustieren» . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 81: Montage Mit Eck- Und Masthalter
Sets in der Originalverpackung. Zur Montage als Masthalter benötigen Sie noch: • Schraubendreher • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 82 • Bohrmaschine für Dübelbohrungen • Schraubendreher • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 83: Montage An Masten
Wandhalter in die Kamera verlegt werden (verdeckte Kabelführung). Hinweis: Die Kabellänge ab Mast sollte mindestens 80 cm betragen! • Mastschellen des Masthalters mit Schraubendreher festziehen. Bei Bedarf können die überstehenden Enden der Mastschellen gekürzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 84: Montage An Mauer- Bzw. Gebäudeecken
Dübellöcher einsetzen und Eck- und Masthalter mit den Torxschrauben und Unterlegscheiben an der Gebäudeecke festschrauben. Um die genaue Lage der Bohrlöcher zu ermitteln, dient die Bohrschablone (Faltblatt am Ende dieses Handbuchs). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 85: Montage Des Wandhalters Am Eck- Und Masthalter
Ø 6 mm und Muttern M6 verwenden und den Wandhalter damit am Eck- und Masthalter befestigen. • Führen Sie die weiteren Arbeitsschritte wie in Abschnitt 2.6, «Montage mit Wandhalter» , beschrieben aus! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 86: Austausch Der Microsd-Karte
• MicroSD-Karte entnehmen: Drücken Sie leicht auf die Push-Push Funktion: MicroSD-Karte erst nach MicroSD-Karte im Karteneinschub der Kamera. Die Karte einmal drücken (Push) springt aus dem Einschub und kann entnommen werden. herausziehen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 87: Einsetzen Einer Microsd-Karte
Dateiserver / Flash-Medium aktiviert werden. Nach einem Neustart der Kamera wird die Aufzeichnung automatisch aktiviert. • Wird eine neue MicroSD-Karte verwendet, muss diese zuerst formatiert werden, wie dies in Abschnitt 3.5, «MicroSD-Kartenspeicherung» , beschrieben ist. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 88: Netzwerk- Und Stromanschluss
2.9.1 Hinweise zu Kabellängen und zur Stromversorgung • Die Stromversorgung der Kamera wird ausschließlich über die Ethernetbuchse der Kamera hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX Power- Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen: – eine Kamera: mit dem Netzwerk-Power-Adapter (MX-NPA-PoE) –... -
Seite 89: Stromversorgung Mit Switch
MX-Overvoltage-Protection-Box oder einer MX-NPA-Box her- zustellen, entfernen Sie zuerst den blauen Bajonettverschluss und den blauen Blindstopfen des rechten Anschlusses an der Box. Stecken Sie dann das MOBOTIX-Patchkabel in die Box und sichern Sie das Kabel mit dem Bajonettverschluss. Patchkabel Weitere... -
Seite 90: Stromversorgung Mit Direktverbindung Zum Computer
Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem Ethernet-Anschluss des PoE-Switch/Router. Der Switch/Router muss den PoE-Standard IEEE 802.3af unterstützen. PoE/PoE+ LAN/www Switch/Router IP-Adressen in den Abbildungen nur beispielhaft (10.8.0.11/255.0.0.0) Kamera (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 91: Usb-Kabel Anschließen
Kabelstopfen mit dem Kabel von unten in das Gehäuse (achten Sie dabei auf korrekten Sitz des Stopfens). • USB-Kabel einstecken: Stecken Sie das MOBOTIX-Kabel mit dem gewinkelten MiniUSB-Stecker in die USB-Buchse (roter Pfeil in der Abbildung). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 92: Mxbus-Zweidrahtleitung Anschließen
Inbusschrauben mit dem mitgelieferten Inbusschlüssel ab. Nehmen Sie den Gehäusering ab. • Domkuppel der Kamera entfernen: Verwenden Sie hierzu die mitgelieferte Folie oder ein fusselfreies Baumwolltuch (Abschrauben gegen den Uhrzeigersinn). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 93 (Aufschrauben im Uhrzeigersinn). • Kamera-Gehäusering montieren: Setzen Gehäusering auf und schrauben Sie alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel fest. Achten Sie dabei auf den korrekten Sitz des Gummi-Abschlussrings. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 94: Variables Poe
Konfiguration führt. 4. Danach muss die Kamera neu gestartet werden: Kamera vom Stromnetz trennen, dann wieder einbinden, z. B. durch Trennen und anschließendes Verbinden des Netzwerkkabels am PoE-Switch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 95: Startvorgang Der Kamera
LED blinkt. Die Kamera kann nun über das Netzwerk erreicht werden (Browser, MxControlCenter, MxEasy, MOBOTIX App ...). Hinweise Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie in Admin Menu > Konfiguration der LEDs deaktiviert wurden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 96: D25M-Kamerahandbuch: Inbetriebnahme Der Kamera
172er- oder 192er-IP-Adressbereich eingerichtet. Eine MOBOTIX-Kamera muss daher ebenfalls eine IP-Adresse in diesem Bereich erhalten, damit über das Netzwerk auf sie zugegriffen werden kann. Folgende Methoden zur Einstellung der Netzwerkparameter einer MOBOTIX-Kamera sind möglich: Manuell, MxCC und MxEasy oder per DHCP. Kamerasoftware im Browser ©... -
Seite 97: Manuell Über Einen Computer Im 10Er Ip-Adressbereich
– Die Netzwerkparameter können manuell flexibel eingestellt werden. Nachteile – Computer bzw. Netzwerk muss im 10er-IP-Adressbereich arbeiten oder hierfür konfiguriert werden. – Die Einrichtung erfolgt nicht automatisch. – Die Netzwerkparameter müssen bekannt sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 98: Automatisch Mit Mxcontrolcenter Oder Mxeasy
Die Einstellung der Netzwerkparameter der Kamera erfolgt über die kostenlose Video- Management-Software MxControlCenter oder MxEasy (siehe Abschnitt 3.2.3 bzw. Abschnitt 3.2.4 ). Mit beiden Programmen ist es auch möglich, die Netzwerkparameter einer MOBOTIX-Kamera automatisch zu konfigurieren, die sich nicht im selben IP-Adressbereich wie der Computer befindet. Leitstandsoftware... -
Seite 99: Automatisch Per Dhcp
– Es ist kein Zugriff auf die Kamera-Software erforderlich. Nachteile – Die Kamera muss physisch erreichbar sein (zum Starten mit DHCP muss ein Kamera-Taster gedrückt werden). – Im Netzwerk muss ein funktionsfähiger DHCP-Server verfügbar sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 100: Erste Bilder Und Wichtigste Einstellungen
D25M-Kamerahandbuch: Inbetriebnahme der Kamera Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzu- stellen bzw. zu prüfen. Wenn Ihr Netzwerk bereits im 10er-IP-Adressbereich eingerich- tet sein sollte (z. ... - Seite 101 10.8.0.99). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX-Kamera angezeigt (siehe auch Abschnitt 3.2.2, «Erste Bilder und wich- tigste Einstellungen im Browser» ). 2. Klicken Sie den Softbutton Admin Menu in der Benutzeroberfläche der MOBOTIX- Voreingestellte Benutzerdaten Kamera. Die Schnellinstallation startet automatisch,...
-
Seite 102: Erste Bilder Und Wichtigste Einstellungen Im Browser
D25M-Kamerahandbuch: Inbetriebnahme der Kamera 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlos- sen ist, können Sie nun die Benutzeroberfläche mit dem Kameralivebild im Webbrowser aufrufen. Internet Explorer, Firefox, Safari, Konqueror, Opera, Camino oder jeder andere grafische Browser mit aktiviertem JavaScript sind hierfür geeignet. - Seite 103 Weitere Informationen zu den Ansichten der Kamera finden Sie in Abschnitt 4.1.1, «Die Ansichten der Kamera im Browser» , im Software Kamerahandbuch Teil 2 sowie in der Online-Hilfe der Kamera-Benutzeroberfläche im Browser. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 104: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxcontrolcenter
Installation Zur Installation der neuesten Version können Sie sich die entsprechende Setup-Datei von der MOBOTIX-Webseite herunterladen. Die aktuellen Versionen finden Sie unter www.mobotix.com im Bereich Support > Software-Downloads > MxControlCenter. Zum Installieren von MxControlCenter doppelklicken Sie einfach auf die Setup-Datei und folgen den Anweisungen. - Seite 105 Installation angelegte Verknüpfung auf dem Desktop oder auf die ausführbare Datei MxCC.exe im Installationsverzeichnis. Nach dem ersten Starten öffnet sich der Dialog Videoquellen hinzufügen und die Anwendung sucht automatisch nach MOBOTIX-Kameras im lokalen Netzwerk. Um nachträglich eine Suche nach Kameras durchzuführen, wählen Sie im Menü den Befehl Videoquelle > Hinzufügen.
- Seite 106 Abschnitt «Erstellen eines neuen Layouts» . Umkonfigurieren der Kameras in einem anderen Subnetz Wenn eine oder mehrere MOBOTIX-Kameras den Status Anderes Subnetz haben (z. B. Kameras mit werkseitiger IP-Adresse), bietet MxControlCenter automatisch an, die Netzwerkeinstellungen dieser Kameras anzupassen. In diesem Fall zeigt die Anwendung nach Betätigen des Buttons Ausgewählte Videoquellen hinzufügen den hier gezeigten...
- Seite 107 MOBOTIX-Kamera oder einer IP-Kamera eines anderen Herstellers eingeben, falls diese durch die automatische Suche nicht gefunden wurde. • MxPEG-Clip: Fügt einen zuvor von einer MOBOTIX-Kamera aufgenommenen MxPEG- Videoclip als Videoquelle hinzu. • Aufzeichnungspfad: Fügt den Pfad eines externen Dateiservers ein, unter dem eine MOBOTIX-Kamera ihre Video/Audio-Daten aufgezeichnet hat.
- Seite 108 Wenn Sie die zweite Option wählen, werden die zuvor ausgewählten Videoquellen nur in das MxCC-System übernommen und können dann später zum Erstellen von Layouts verwendet werden. Klicken Sie zur Bestätigung auf OK. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 109: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxeasy
Wird MxEasy auf dem Computer zum ersten Mal gestartet, beginnt der MxEasy-Assistent automatisch mit der Suche nach MOBOTIX-Kameras und zeigt alle gefundenen Kameras in einer Liste an. Die Liste der Kameras wird automatisch aktualisiert, sobald MOBOTIX-Kameras an das lokale Netzwerk angeschlossen bzw. vom Netzwerk getrennt werden. - Seite 110 Neben den Kameras im gleichen Netzwerkbereich Ihres Computers findet MxEasy über *Bonjour: automati- sche Erkennung von den Bonjour-Service* auch MOBOTIX-Kameras, die sich in einem anderen Netzwerkbereich Netzwerkdiensten befinden (Status Ungültiges Netzwerk). In diesem Fall kann – ohne auf die spezifischen in IP-Netzen Details von TCP/IP-Netzwerkkonfigurationen einzugehen –...
- Seite 111 Bild einer D25M zeigt die erste Kamera an: Weiterführende Informationen finden Sie im MxEasy Benutzerhandbuch, das Sie als PDF-Datei von der MOBOTIX-Website herunterladen www.mobotix.com > können: Support > Betriebsanleitungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 112: Kamerastart Mit Werkseitiger Ip-Adresse
Im Gegensatz zum Zurücksetzen der Kamera über Admin Menu > Zurücksetzen der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitiger IP-Adresse nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 113: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)
Erste Bilder und wichtigste Einstellungen 3.2.6 Kamerastart mit automatischer IP-Adresse (DHCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera mit DHCP- Unterstützung starten. Die Kamera erhält automatisch eine IP-Adresse vom DHCP-Server und sagt die neuen Netzwerkdaten an. Beachten Sie, dass die Ansage nur möglich ist, wenn ein externer Lautsprecher an die Kamera angeschlossen ist. -
Seite 114: Objektiv Feinjustieren Und Objektivverzerrung Korrigieren
Sie den Objektivträger drehen und schwenken (Hinweis: Der MicroSD-Karteneinschub muss nach unten zeigen, damit das Kamera-Livebild lagerichtig angezeigt wird). Verstellen Sie die Kamerabauteile nicht gewaltsam, um die Kamera nicht zu beschädigen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 115 Rand des schwarzen Montagerings legen. 6. Gehäusering montieren (nur IT/Secure-Modelle): Gehäusering aufsetzen und alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel festziehen. Dabei auf den korrekten Sitz des Gummi-Abschlussrings achten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 116: Objektivverzerrung Korrigieren (Nur L25)
Um diese Kissen zu verbergen, braucht man nur in das Bild ein wenig hineinzoomen. Zwar verringert sich dadurch der erfasste Bereich, dieser ist jedoch im Vergleich zum ursprünglichen Bild nahezu verzerrungsfrei. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 117 Wählen Sie jetzt im QuickControl „Anzeige-Modus“ die Option „Objektiventzerrung“. Sie erhalten ein automatisch entzerrtes (Live-)Bild, in dem Sie alle vPTZ-Aktionen durchführen kön- nen. Durch Umschalten auf die Option „Vollbild“ wird die automatische Entzerrungsfunktion wieder deaktiviert. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 118: Virtueller Ptz Und Vollbildspeicherung
Scrollrad kann zur Bedienung der Zoomfunktion genutzt werden. In der Grundeinstellung der Kamera ist diese Funktion gesperrt und muss deshalb erst freigegeben werden. Gehen Sie dazu auf Setup Menu > vPTZ-Einstellungen und deaktivieren Sie die Option © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 119 • Um die aktuelle Konfiguration dauerhaft zu speichern, klicken Sie unten im Dialog erst auf Setzen, dann auf Schließen, und stimmen Sie dem Speichern • Der Joystick kann nun benutzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 120: Vollbildspeicherung
«Virtueller PTZ» , im MxEasy-Handbuch unter «Aktivieren der PTZ-Funktionen» und im MxControlCenter-Handbuch unter «Verwenden der vPTZ-Funktionen» und «PTZ-Steuerung» der Seitenleiste. Aktuelle Versionen aller Handbücher finden Sie auf www.mobotix.com unter Support > Betriebsanleitungen. 3.4.2 Vollbildspeicherung Es ist möglich - unabhängig vom aktuellen Live-Videostrom - immer ein komplettes Vollbild zu speichern. - Seite 121 Live-Bildstrom so wenig wie möglich zu beeinflussen. Vollbildspeicherung aus: Das auslösende Ereignis eines Bewegungsfensters (VideoMotion VM) wird möglicherweise nicht aufgezeichnet, da das VM-Fenster gerade nicht ange- zeigt wurde. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 122: Microsd-Kartenspeicherung
Die Lebensdauer einer MicroSD-Karte nimmt proportional zu ihrer Speicherkapazität zu, da jede einzelne Speicherzelle weniger oft beschrieben bzw. gelöscht werden muss. Der erste Löschvorgang startet dann, wenn die Karte erstmals vollständig mit Daten gefüllt ist (erster Rundlauf). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 123 Fehler beim Speichern auf der SD-Karte erkannt wird (Admin Menu > Benachrichtigung bei Fehlermeldungen). Die MicroSD-Karte kann dann ausgetauscht werden, um den vorhandenen Datenbestand zu sichern. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 124: Formatieren Der Microsd-Karte
Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich nem Dateiserver/ (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Klicken Sie in der Zeile SD-Speicherkarte auf Formatieren. -
Seite 125: Speichern Auf Microsd-Karte Aktivieren
Speicherung auf exter- Flash-Medium): nem Dateiserver/ Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist. 3. Aktivieren Sie die Option SD-Speicherkarte. 4. Klicken Sie unten im Dialog auf den Button Setzen, dann Schließen und sichern Sie die Konfiguration. -
Seite 126: Zugriff Auf Die Daten Einer Microsd-Karte
MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera. • In MxControlCenter: Wiedergabe der Videosequenzen inkl. Ton durch Zugriff auf die in der MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera oder durch direkten Zugriff auf die MicroSD-Karte über einen an den Computer angeschlosse- nen Kartenleser. Hierzu muss zuvor das Laufwerk/Volume der MicroSD-Karte als Verzeichnis in MxControlCenter ausgewählt werden. -
Seite 127: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera
Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das Gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die nicht von MOBOTIX stammen. -
Seite 128: Konfiguration Im Browser
D25M-Kamerahandbuch: Inbetriebnahme der Kamera Konfiguration im Browser 3.6.1 Übersicht Die komplette Konfiguration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfläche. Die über diese Oberfläche vorgenommenen Einstellungen werden über HTTP-Befehle durch Programme und Skripte der kamerainternen Software ausgeführt und im Flash-Speicher... - Seite 129 Aufgaben ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden.
-
Seite 130: Allgemeine Browser-Einstellungen
Bildprogramme bieten die einfachste und schnellste Methode, die Kamera optimal auf die jeweilige Anwendungssituation einzustellen, da sie automatisch mehrere Kameraparameter konfigurieren (Quick-Control Bildprogramme). • Bildauflösung im Livebild einstellen: Alle MOBOTIX-Kameras sind werkseitig auf eine Bildauflösung von 640x480 Pixel eingestellt. Diese Auflösung können Sie verändern bzw. individuell anpassen (Quick-Control Auflösung). - Seite 131 Gehäuse, wird dies von der Kamera automatisch registriert und zum Beispiel als Netzwerkmeldung oder per Telefonanruf weitergemeldet. Ein genereller Vorteil ist, dass MOBOTIX-Kameras wegen des Verzichts auf mechanisch bewegte Teile so robust sind, dass sie auch sehr starken Erschütterungen Stand halten und funktionsfähig bleiben können.
-
Seite 132: Ergänzende Hinweise
D25M-Kamerahandbuch: Inbetriebnahme der Kamera Ergänzende Hinweise 3.7.1 Wetterfestigkeit Die MOBOTIX D25M-IT/Secure ist wetterfest nach IP65 (absolut staubdicht und strahlwassergeschützt) und kann in Verbindung mit dem Wandhalter auch im Außenbereich montiert werden. Die Basic-Version der MOBOTIX D25M erreicht Schutzklasse IP54. 3.7.2 Kennwort für den Administrationsbereich Der Zugang zum Administrationsbereich der Kamera (Softbutton Admin Menu) ist erst nach Eingabe eines Benutzernamens und eines Kennworts möglich. -
Seite 133: Kamera Auf Werkseinstellungen Zurücksetzen
Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- Text- und Logo- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-... -
Seite 134: Browser
Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen nicht legalitätskonformen Produktgebrauch. - Seite 135 Regeln entsprechend errichtet, geändert und instandgehalten werden. Auf die richtige Verwendung der elektrischen Anschlüsse ist zu achten. Überspannungen: MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verur- sachen.
-
Seite 136: Online-Hilfe Im Browser
Produkte, dem Nichtbeachten der Bedienungsanleitungen sowie der relevanten Vorschriften entstehen. Es gelten unsere Allgemeinen Geschäftsbedingungen, deren jeweils aktuelle Fassung auf www.mobotix.com zum Download bereit steht (Link AGB unten auf jeder Seite) © MOBOTIX AG • Security-Vision-Systems • Made in Germany... - Seite 137 /140 Ergänzende Hinweise Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 138 /140 D25M-Kamerahandbuch Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 139: Hersteller
DE202203501 Die jeweils neueste Version dieses Dokuments und weiterer Dokumente (z. B. Konformitäts- erklärungen) fi nden Sie auf www.mobotix.com in der Rubrik Support. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 140 Einsatzmöglichkeiten. Innovationsschmiede - Made in Germany Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com...
