Netzwerk- und Stromanschluss

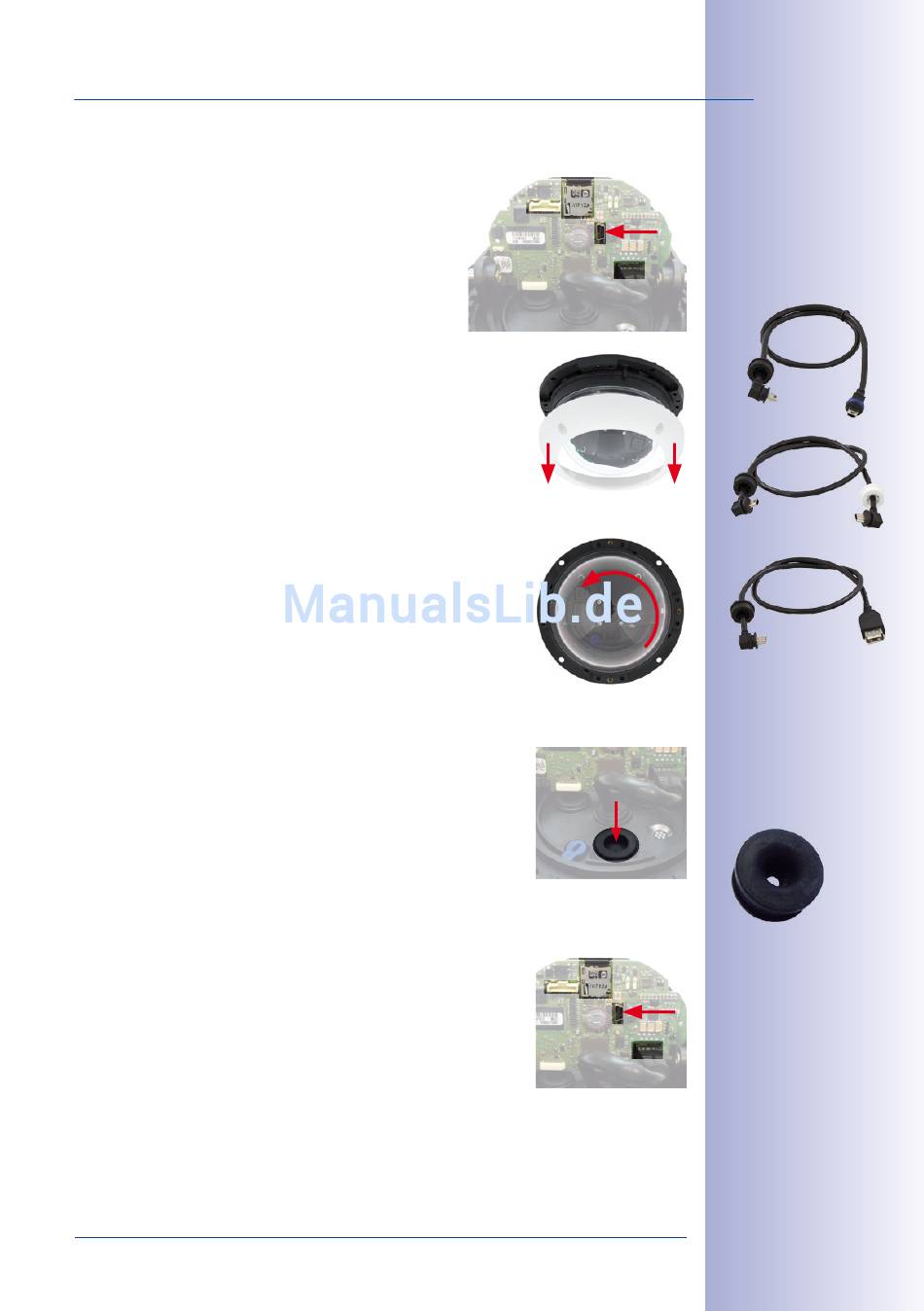

2.9.6 USB-Kabel anschließen
Über den USB-Stecker (roter Pfeil in der Abbildung) können
bereits existierende Zusatzmodule wie die MOBOTIX ExtIO
(USB), die MX-232-IO-Box oder externe USB-Festplatten
wetterfest und gut geschützt an die Kamera angeschlos-
sen werden.
Arbeitsschritte
• Kamera demontieren: Demontieren Sie die Kamera, um an
die Anschlüsse auf der Rückseite zu gelangen.
• Kamera-Gehäusering entfernen: Schrauben Sie hierzu alle
vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel
ab. Nehmen Sie den Gehäusering ab.
• Domkuppel der Kamera entfernen: Verwenden Sie hierzu
die mitgelieferte Folie oder ein fusselfreies Baumwolltuch
(Abschrauben gegen den Uhrzeigersinn).
• Hauptplatine
neigen: Lösen Sie ggf. die beiden
Inbusschrauben und neigen Sie die Platine, sodass der
USB-Stecker zugänglich ist.
• Blindstopfen entfernen: Drücken Sie einen der drei
Blindstopfen von innen nach außen aus dem Gehäuse.
• USB-Kabel durch Kabelstopfen führen: Fädeln Sie den
gewinkelten Stecker des MOBOTIX USB-Kabels (siehe
Abschnitt 1.4, «Verfügbares Zubehör» ) vorsichtig durch den
mitgelieferten schwarzen Kabelstopfen (Pos. 1.16).
• Kabelstopfen mit USB-Kabel einsetzen: Stecken Sie den
Kabelstopfen mit dem Kabel von unten in das Gehäuse
(achten Sie dabei auf korrekten Sitz des Stopfens).
• USB-Kabel einstecken: Stecken Sie das MOBOTIX-Kabel mit
dem gewinkelten MiniUSB-Stecker in die USB-Buchse (roter
Pfeil in der Abbildung).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
91
/140
Für die D25M sollte
kameraseitig ein
USB-Kabel mit
einem gewinkelten
MiniUSB-Stecker
verwendet werden
