Stromversorgung (Mx-Poe) Mit Switch; Stromversorgung (Mx-Poe) Mit Direktverbindung Zum Computer - Mobotix D22 Handbuch

76
/100
MOBOTIX-Netzteil und
Netzwerk-Power-Adapter
erforderlich
MOBOTIX-Netzteil und
Netzwerk-Power-Adapter
erforderlich
Bei einer Direktverbin-
dung zum Computer er-
setzt der Netzwerk-Po-
wer-Adapter das Cross-
over-Kabel
D22M Kamerahandbuch Teil 1

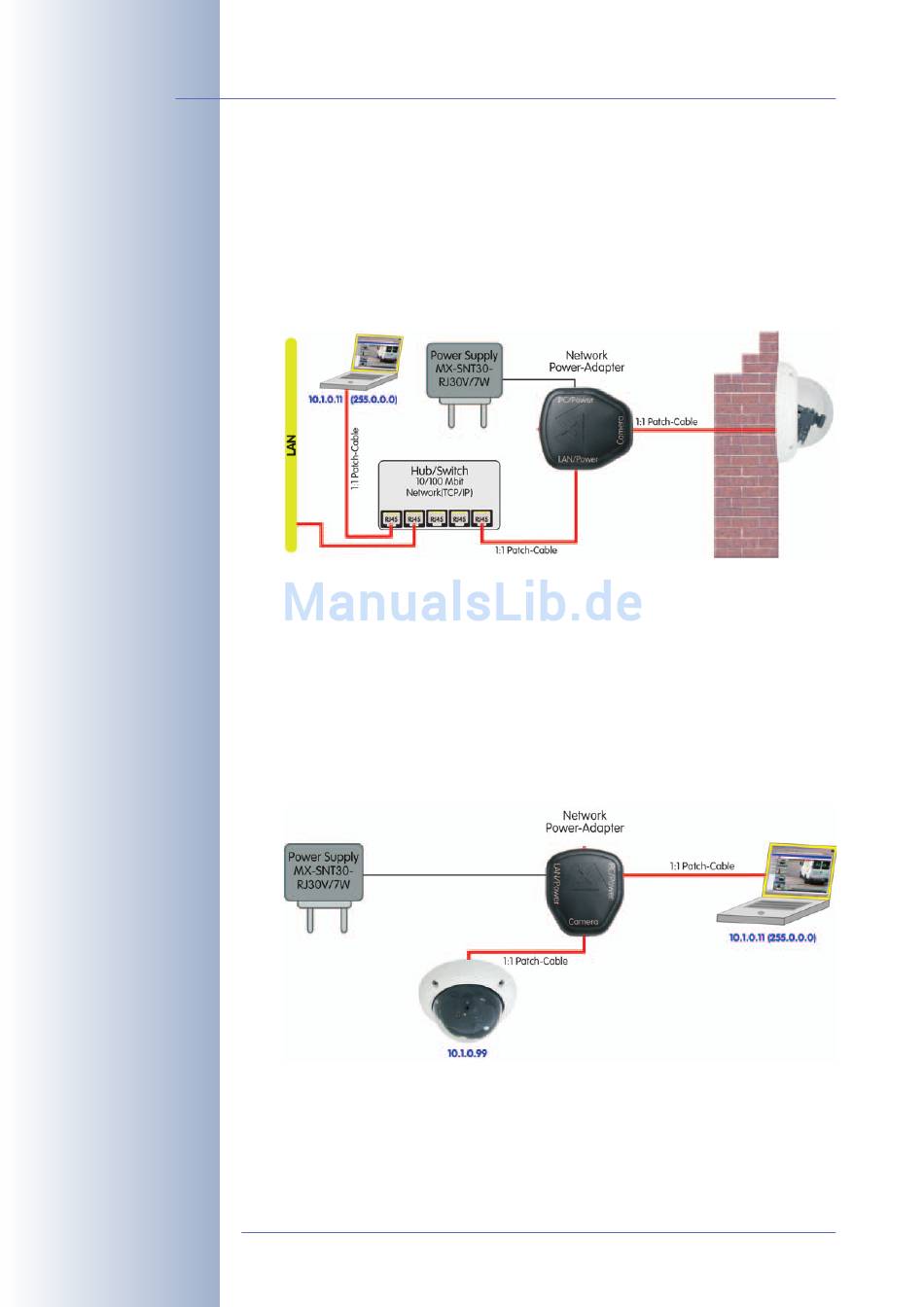

3.3.3 Stromversorgung (MX-PoE) mit Switch

• Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse
Camera des Netzwerk-Power-Adapters.
• Verbinden Sie die Buchse LAN/Power des Netzwerk-Power-Adapters mit
einem Ethernet-Anschluss des Switch/Routers bzw. der Wanddose.
• Stecken Sie den RJ45-Stecker des Netzteils in die Buchse PC/Power des
Netzwerk-Power-Adapters.

3.3.4 Stromversorgung (MX-PoE) mit Direktverbindung zum Computer

• Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse
Camera des Netzwerk-Power-Adapters.
• Verbinden Sie die Buchse PC/Power des Netzwerk-Power-Adapters mit dem
Ethernet-Anschluss des Computers.
• Stecken Sie den RJ45-Stecker des Netzteils in die Buchse LAN/Power des
Netzwerk-Power-Adapters.
