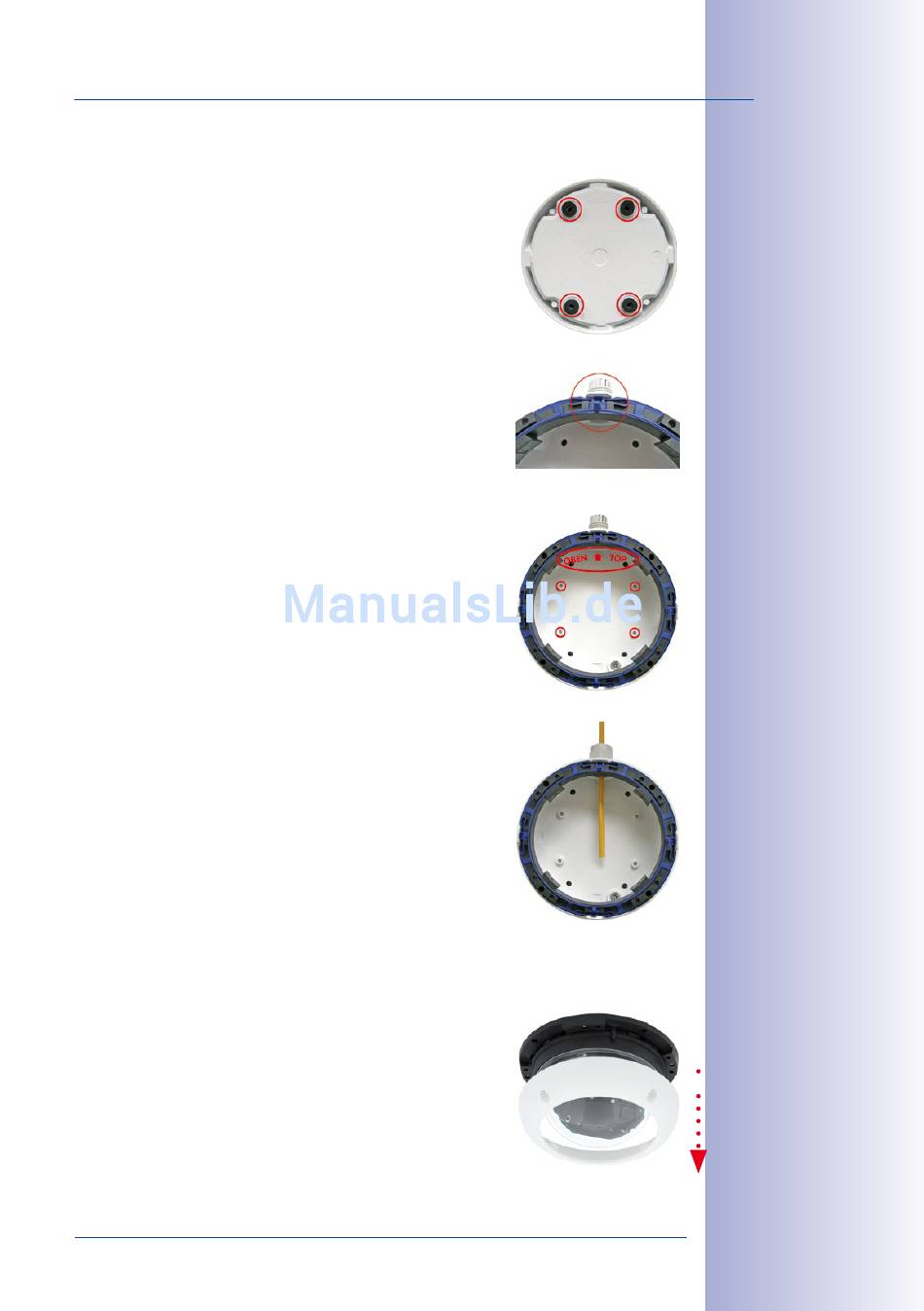

Montage mit Aufputz-Set
2.3.2 Arbeitsschritte
1. Dichtringe anbringen: Vor der Montage auf der Rückseite
des Aufputz-Gehäuses um jedes der vier Schraubenlöcher
je einen schwarzen Moosgummi-Dichtring kleben
(Selbstklebefolie ablösen und fest andrücken, Untergrund
muss sauber und fettfrei sein). Dies verhindert, dass
Wasser eindringen kann.
2. Kabelzuführung vorbereiten: Dichtelement in verwen-
dete Kabelaufnahme des Aufputz-Sets stecken,
schwarzer Dichtgummi liegt außen. Von innen mit
schmaler Sechskantmutter fixieren.
3. Aufputz-Gehäuse befestigen: Das Aufputz-Gehäuse
(ohne Kamera) mit den Torxschrauben (Lieferumfang
D25M-Kamera, Pos. 1.10 – 1.12) an der vorgesehenen
Position festschrauben.
4. Kabelzuführung: Kontermutter auf Netzwerkkabel
aufstecken, Kabel von außen durch Dichtung zuführen
und Mutter festziehen. Das Netzwerkkabel ist nun
wetterfest im Aufputz-Set verschraubt. Alle nicht ver-
wendeten Öffnungen müssen mit den mitgelieferten
Dichtstopfen verschlossen werden. Die zugeführten
Kabel müssen immer mit den mitgelieferten, dreitei-
ligen Verschraubungen montiert werden.
5. Kamera-Gehäusering
Inbusschrauben mit dem mitgelieferten Inbusschlüssel
abschrauben. Gehäusering abnehmen (ab Werk ist
der Gehäusering nicht montiert).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
entfernen:
Alle
vier
65
/140
