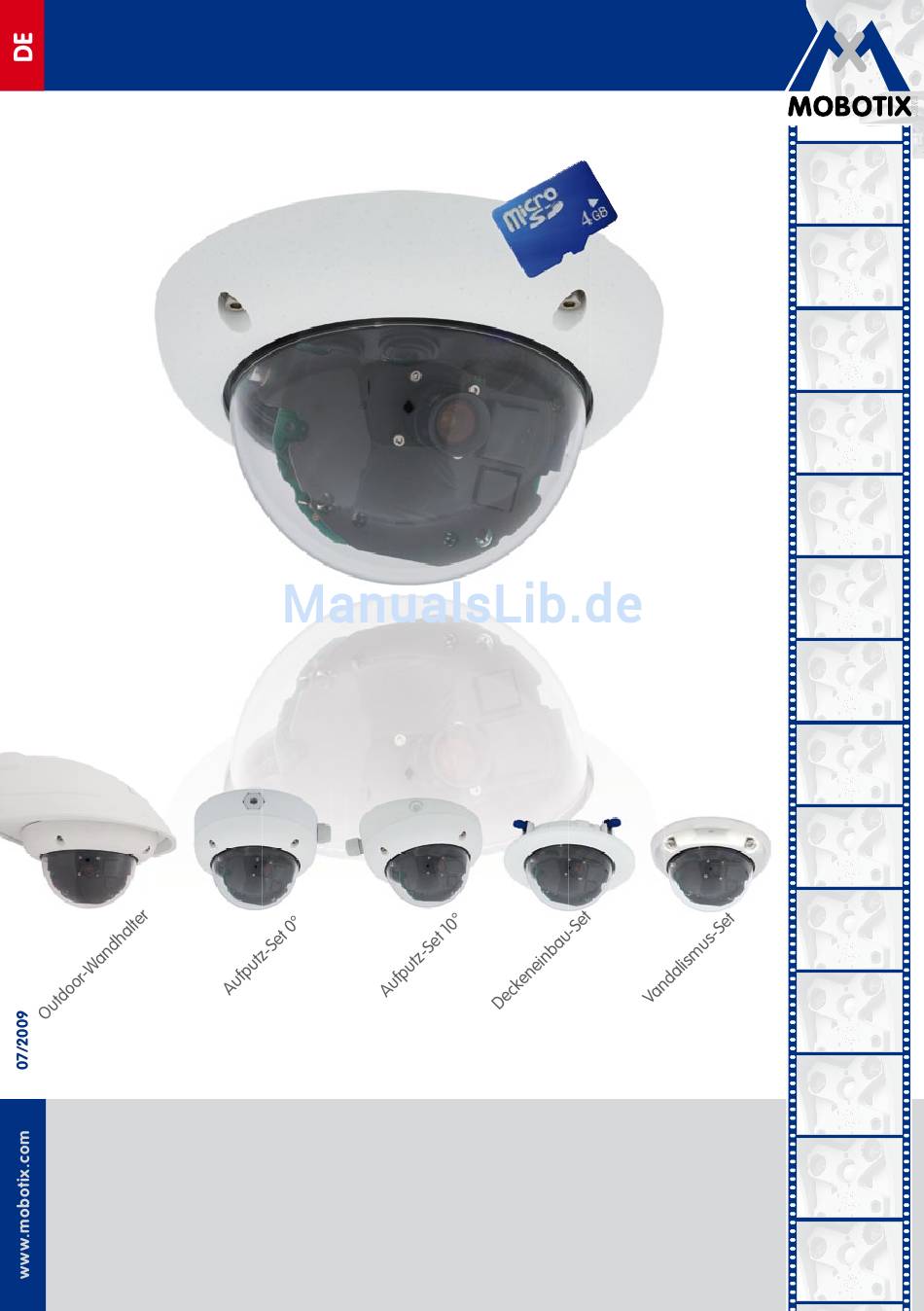

D24M: Kamerahandbuch
Passt sich an. Passt gut auf.

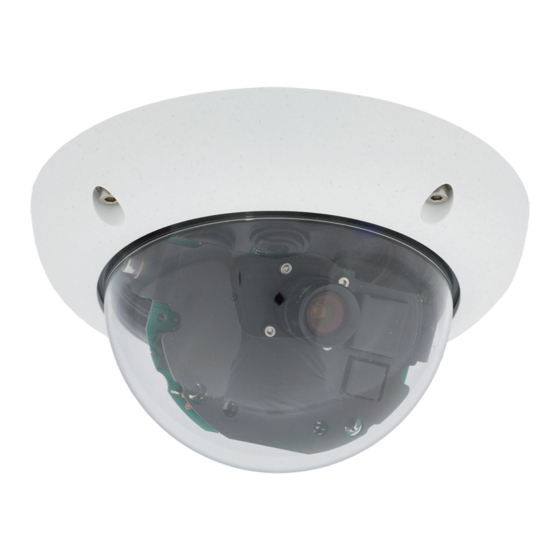

DIe D24M MonoDome Kamera passt sich perfekt ihren Aufgaben an. Wechselobjektive, diverse Montage-
und Ausstattungsvarianten bis hin zum Vandalismus-Set erlauben unzählige EInsatzmöglichkeiten.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochaufl ösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com
DE
www.mobotix.de > Support > Betriebsanleitungen
The HiRes Video Company
Aktuelle PDF-Datei:
HiRes
3 Megapixel
2048 x 1536
Software-Zoom
Skyline
Formatfrei
jedes Bildformat
frei definierbar
30 Bilder/s
VGA (640 x 480)
30 B/s Mega
Virtuelles PTZ
digitales Zoomen,
Schwenken, Neigen
Gegenlicht
extrem sicher, CMOS
ohne mechan. Iris
Interner DVR
intern über SD-Karte,
extern via Netzwerk
Win/Lin/Mac
Recording
via Netzwerk auf PC
bis 1 Terabyte
Mikrofon & Lautsprecher
Audio
bidirektional, bei
Bildraten von 1 ... 30 Hz
SIP-Client mit Video
IP-Telefonie
Alarmmeldung
Kamerasteuerung
VideoMotion
mehrere Fenster
pixelgenau digital
-22°F ... +140°F
Wetterfest
- 30° ... +60°C, IP65
ohne Heizung
IEEE 802.3af
PoE
Netzwerk-Power
auch im Winter
Robust
keine bewegten Teile
schlagfester Kunstst.
MxCC/MxEasy
Lizenzfrei
Video-Management-
Software

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mobotix D24M

Inhaltszusammenfassung für Mobotix D24M

  • Seite 1 über SD-Karte, extern via Netzwerk Win/Lin/Mac Recording DIe D24M MonoDome Kamera passt sich perfekt ihren Aufgaben an. Wechselobjektive, diverse Montage- via Netzwerk auf PC und Ausstattungsvarianten bis hin zum Vandalismus-Set erlauben unzählige EInsatzmöglichkeiten. bis 1 Terabyte Mikrofon & Lautsprecher...
  • Seite 2 Aktuelle-IP-Adresse: DHCP: Admin-Benutzername: Admin-Kennwort: Siehe Abschnitt 3.7.2 Hinweis MOBOTIX bietet preiswerte Seminare mit Workshop und Kameralabor an: Basic Seminar 3 Tage, Advanced Seminar 2 Tage. Weitere Informationen finden Sie unter www.mobotix.com © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 3: Inhaltsverzeichnis

    2.3.1 Lieferumfang und Kamerabauteile D24M-Basic 2.3.2 Kameragehäuse und Anschlüsse D24M-Basic 2.3.3 Abmessungen D24M-Basic 2.3.4 Bohrschablone D24M-Basic Verfügbares Zubehör D24M - Übersicht Montage der Kamera ohne Zubehör 2.5.1 Montagehinweise © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 4 2.13.1 Hinweise zu Kabellängen und zur Stromversorgung 2.13.2 Variables PoE 2.13.3 Stromversorgung mit Switch 2.13.4 Stromversorgung mit Direktverbindung zum Computer 2.13.5 Stromversorgung (PoE IEEE 802.3af) mit Power-over-Ethernet-Produkten 2.13.6 Startvorgang der Kamera © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 5 3.8.5 Ereignissteuerung und Bewegungserkennung aktivieren 3.8.6 Text- und Logoeinblendungen deaktivieren 3.8.7 Täglichen automatischen Neustart der Kamera deaktivieren 3.8.8 Browser 3.8.9 Pflege von Kamera und Objektiv 3.8.10 Sicherheitshinweise 3.8.11 Weitere Informationen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 6: D24M-Kamerahandbuch: Vorwort

    Und falls Sie doch noch eine Frage haben sollten: Unsere Support-Mitarbeiter sind unter support@mobotix.com montags bis freitags von 8 bis 18 Uhr für Sie da. Wir danken Ihnen für Ihr Vertrauen und wünschen viel Erfolg mit Ihrer neuen, leistungs-...
  • Seite 7 /148 D24M - hochauflö- sende und dezente Videoüberwachung in einer Bankfiliale © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 8: D24M-Kamerahandbuch: Das Mobotix-Konzept

    Kontinenten im Einsatz. Technologieführer netzwerkkameras In kurzer Zeit hat sich MOBOTIX in Europa Platz 2 und weltweit Platz 4 an Marktanteilen erobert. MOBOTIX stellt seit Jahren ausschließlich Megapixel-Kameras her und gilt hier mit einem Marktanteil von über 60% als Weltmarktführer für hochaufl ösende Videosysteme.
  • Seite 9 3 Watt erreicht. Da zur Aufzeichnung keine PC-Festplatte nötig ist, gibt es im gesamten Videosystem keine Verschleißteile. Software inklusive - lebenslang Software- und Lizenzkosten entfallen bei MOBOTIX, denn die Software wird immer mit der Kamera ausgeliefert; bei unbeschränkter Kamera- und Nutzeranzahl. Das MOBOTIX Softwarepaket beinhaltet auch eine professionelle Leitstand-Software, wie sie bspw. in Fußballstadien im Einsatz ist.

  • Seite 10: D24M-Kamerahandbuch: Überlegene Speicher-Lösung

    PC ist Flaschenhals und Risiko für Gesamtsystem MOBOTIX speichert hiRes kostengünstig MOBOTIX löst den Engpass beim Speichern auf PC auf eine bislang einzigartige, aber den- noch verblüff end einleuchtende Art und Weise – durch die Kamera selbst. Die Speicherung hochaufl ösender Videobilder inklusive lippensynchronem Ton fi ndet in der Ferne über das...

  • Seite 11: Software Und Speicher In Der Mobotix-Kamera Integriert

    • Ringpuff er: Alte Aufnahmen können automatisch überschrieben oder nach einer vorgegebenen Zeit automatisch gelöscht werden MOBOTIX speichert sicher Durch das MOBOTIX FlashFile-System (MxFFS) können die intern gespeicherten Daten auch bei Diebstahl nicht durch unbefugte Dritte ausgelesen und übertragen werden. MOBOTIX speichert nur was nötig ist...

  • Seite 12: Sicherheits-Mehrwerte

    Personenkreis zugänglich und werden verschlüsselt (SSL) im Netzwerk übertragen. Ausfallbenachrichtigung MOBOTIX Kameras melden sich automatisch selbst, wenn es zu einer Beeinträchtigung oder gar zum Ausfall kommen sollte. Das sichert die maximale Zuverlässigkeit und Einsatzbereitschaft. nachträgliche Recherche Ereignisse spielen sich selten nur an einer einzigen Stelle ab.

  • Seite 13: Ton Erhöht Aufklärungschancen

    Messfenster (rechtes Bild) Vandalismusgeschützte Modelle In kritischen Umgebungen oder im Außeneinsatz ist oft eine MOBOTIX-Kamera in In kritischen Umgebungen oder im Außeneinsatz ist oft eine MOBOTIX-Kamera in Vandalismusausführung die beste Wahl. Die Stahlrüstung trotzt selbst harten Attacken und die Kamera liefert dabei ein perfektes Bild des Angreifers.

  • Seite 14: Kosten- Und Technikargumente

    Bildformat, Bildrate und Aufzeichnung sind kameraspezifisch einstellbar. Extras und Zusatzfunktionen bereits integriert Audio, Objektiv, Wandhalter und Wetterschutz (-30 ° ... +60 ° C) im Kamera- Lieferumfang enthalten; Mikro & Lautsprecher bei fast allen Modellen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 15 Lippensynchrones Audio (live & Aufzeichnung); jede Kamera ist Video-IP-Telefon nach SIP-Standard mit Kamerasteuerung und autom. Alarmanruf. MxControlCenter-leitstand inklusive Dual-Screen-Technik mit Gebäudeplänen, freier Kamerapositionierung, Recherche, Bildbearbeitung, Objektiventzerrung und PTZ-Unterstützung. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 16: D24M-Kamerahandbuch: Einleitung

    Langzeitspeicherung auf MicroSD-Karte (nicht in der Basic-Variante verfügbar). interner Langzeitspeicherung auf MicroSD-Karte (nicht in der Basic-Variante verfügbar). Das Grundmodell D24M-Basic ist für den Einsatz im Innenbereich ausgelegt, beinhaltet Das Grundmodell D24M-Basic ist für den Einsatz im Innenbereich ausgelegt, beinhaltet bereits ein 90°...

  • Seite 17: Anpassungsfähigkeit, Die Überzeugt

    Gegensprechanlage aufgewertet werden. Robust und formschön Je nach Software-Funktionalität ist die D24M als Secure, IT oder Basic verfügbar. Zur Zeit stehen für die D24M fünf Hochleistungsobjektive im kompakten M14-Gehäuse zur Verfügung. Die D24M-Kameras haben wegen der geringen Leistungsaufnahme von 3 Watt mit den größten Arbeitstemperaturbereich (-30 bis + 60 °Celsius).
  • Seite 18 Die D24M-Kameras werden mit einem Objektiv nach Wahl oder unbestückt ausgeliefert. Bei einer D24M mit Je nach gewähltem Objektiv (siehe Abschnitt 1.4) ändert sich der von der D24M erfasste L22-Objektiv kann das (leicht) verzerrte Bildbereich. Mit einem Super-Weitwinkel-Objektiv (L22 mit 90°) kann beispielsweise ein Bild per Software Raum von der Ecke aus weitgehend erfasst werden.
  • Seite 19 D24M im Überblick Virtueller PTZ (vPTZ) – ohne Motor Die D24M zoomt auch auf Details. Diese vPTZ-Funktion steht standardmäßig bereits mit der integrierten Kamera-Software jeder D24M zur Verfügung. Das Bild der MonoDome- Kamera lässt sich z. B. mit dem Mausrad, einem Joystick oder einem softwaregesteuerten PTZ-Panel vergrößern, jeder beliebige Bildausschnitt kann angefahren werden.

  • Seite 20: Gleichzeitig Gezoomtes Livebild Und Vollbildspeicherung

    Nachteil, dass beim Auswerten der Aufzeichnung nicht sichtbar ist, was sich außerhalb des im Moment der Aufzeichnung sichtbaren Bildausschnitts ereignete. Aus diesem Grund verfügt die MOBOTIX D24M über eine zusätzlich aktivierbare Vollbildspeicherung. Hierbei wird nicht mehr nur der gerade sichtbare gezoomte und geschwenkte Bildausschnitt gespeichert, sondern immer das gesamte Sensorbild - ohne vPTZ-Einstellungen.

  • Seite 21: Robust Und Wartungsfrei

    Selbst bei 3,1 Megapixel werden noch bis zu 20 Bilder pro Sekunde erreicht! Robust und wartungsfrei Die D24M-Modelle haben wegen der geringen Leistungsaufnahme von nur ca. 3 Watt und dem vollständigen Verzicht auf mechanisch bewegte Teile einen sehr großen Arbeitstemperaturbereich von -30 bis +60 °C und sind absolut staubdicht und strahlwassergeschützt (D24M-IT/...

  • Seite 22: Modellvarianten

    Modellvarianten Die D24M ist – mit unterschiedlichen Funktionen ausgestattet – in den Modellvarianten Secure, IT und Basic verfügbar. Ab Werk ist die D24M standardmäßig mit einem L22 Super-Weitwinkel-Objektiv (horizontaler Blickwinkel: 90°) ausgestattet. Daneben sind auf Wunsch vier weitere Objektive (Weitwinkel und Tele) mit einem Blickwinkel von 15°, 31°, 45°...

  • Seite 23: D24M: Hires Monodome-Kamera Der Nächsten Generation

    Dieser Anschluss ist bei der Basic-Variante nicht aktiviert. Echounterdrückung im Freisprechbetrieb (nur mit ExtIO) Die D24M verfügt in Verbindung mit der als Zubehör erhältlichen ExtIO auch über Mikrofon und Lautsprecher. Dank neuem HiFi-Audiobaustein konnte die Tonqualität nochmals ver- bessert und die Echounterdrückung im Freisprechbetrieb realisiert werden.

  • Seite 24: Allgemeine Mobotix Kamera-Funktionen

    Nachdem das MxControlCenter bereits seit längerem über virtuelle PTZ-Funktionen verfügt, oder Joystick verfügbar stehen diese nun auch direkt in der MOBOTIX-Kamera zur Verfügung. Dies bedeutet, dass sich das Livebild einer MOBOTIX-Kamera direkt im Browserfenster mit dem Mausrad oder Joystick verwenden: Internet Explorer mit einem Joystick stufenlos vergrößern und verkleinern lässt.
  • Seite 25 Aufzeichnung von bis zu 30 Livekameras mit je maximal 30 Bildern pro Sekunde inklusive Audio auf einem PC. Interner DVR: Speicherung auf MicroSD- bzw. CF-Karte MOBOTIX-Kameras unterstützen die direkte Speicherung auf einer internen MicroSD/SD/ CF-Karte (gilt nicht für Basic-Versionen). Durch den Einsatz des integrierten Flashkarten-DVR ergeben sich folgende Möglichkeiten: •...

  • Seite 26: Ereignisgesteuert Und Zeitgesteuert

    PoE-Standard IEEE 802.3af). Achtung Das bisherige MOBOTIX Netzwerk-Power-Zubehör NPA-Set, Power-Box und Power- Rack (MX-NPA-Set, MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der D24M nicht geeignet. Aufgrund des gut isolierten Kunststoffgehäuses und der weitgehenden Beschlagfreiheit benötigen MOBOTIX-Kameras keine Heizung. Deshalb können sie wegen der geringen Leistungsaufnahme (ca.
  • Seite 27 MxEasy – intuitiv bedienbares Programm für Windows, Macintosh und linux Das neue MOBOTIX MxEasy ermöglicht durch seine intuitiv gestaltete Oberfl äche eine ein- fache Bedienung wichtiger Kamera-Funktionen und stellt einen ganz neuen Ansatz zur Betrachtung und Steuerung von MOBOTIX-Kameras dar. In einem übersichtlichen Layout können bis zu 16 Kameras verwaltet und jeweils vier Kameras gleichzeitig angezeigt werden.
  • Seite 28 OS X- Betriebssysteme auf www.mobotix.com als kostenfreier Download zur Verfügung. Eine Linux-Version ist in Vorbereitung. Vielfältige Montagemöglichkeiten MOBOTIX-Kameras sind nicht nur unter nahezu allen Wetter- und Temperaturbedingungen einsetzbar, sondern bieten aufgrund eines großen Zubehörprogramms das passende Montagematerial für jede denkbare Anwendungssituation.
  • Seite 29 • Erweiterte Startoptionen der Kamera (IP-Adresse über DHCP beziehen, Ansage von IP-Adresse und sonstigen Netzwerkdaten, Rücksetzen auf Werkseinstellungen). • Benachrichtigung bei Fehlermeldungen bzw. bei Neustart ermöglicht der MOBOTIX- Kamera, eine oder mehrere Benachrichtigungen durchzuführen (z. B. Blinken der Kamera-LEDs, Audiomeldung, FTP, E-Mail, Telefonanruf, Netzwerkmeldung).

  • Seite 30: Objektivoptionen, Hard- Und Softwareausstattung

    /148 D24M-Kamerahandbuch: EInlEITUnG Objektivoptionen, hard- und Softwareausstattung MOBOTIX bietet derzeit fünf Standard-Objektive mit M14-Gewinde an, vom Super- Weitwinkel L22 mit 22 mm bis zum Tele L135 mit 135 mm Kleinbild-Brennweite. Aufgrund der Gegenlichtsicherheit der MOBOTIX-Kameras wird keine mechanische Autoiris benötigt. Hierdurch sind alle MOBOTIX-Objektive extrem robust und wartungsfrei.
  • Seite 31 Bei den angegebenen Brennweiten der MOBOTIX-Objektive handelt es sich nicht um die Nominalbrennweiten, sondern die entsprechende Brennweite (Lxx mm) ist für das Kleinbildformat (35 mm) angegeben. Zum Beispiel hat das MOBOTIX L22 Super-Weitwinkel-Objektiv eine Nominalbrennweite von 4 mm, die in der Kleinbild- Fotografie einem 22 mm-Objektiv entspricht. Es wird deshalb als L22 bezeichnet.
  • Seite 32 • 3 MEGA-Bilder (bei 32 GB int. DVR), ca. 160.000 Externes Audio (optional mit ExtIO) Garantie (Monate) Verdeckte Kabelführung Softwareausstattung D24M Digital-Zoom (stufenlos) mit Panning Zus. speicherbare Bildpositionen Vollbildaufzeichnung Video-Bewegungsmelder Belichtungszonen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 33 Netzwerk-Authentifi zierung IEEE 802.1X) Modellunterschiede M12-Objektive nach Kundenwunsch Bildgröße 3 Mega 3 Mega Bildsensor Farbe Farbe Farbe/SW Farbe/SW Standard-Objektiv zur Software-Version Audiounterstützung (Mikrofon/Lautsprecher) -/L** -/L** M/L** M/L** © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 34: Montage

    D24M Kamera-Handbuch: MONTAGE MONTAGE Die D24M ist für die Montage an Wänden oder Decken konzipiert, kann aber mit dem entsprechenden MOBOTIX-Zubehör z. B. auch an einem Mast oder an einer Gebäudeecke installiert werden. Die unterschiedlichen Montagemöglichkeiten finden Sie in den Abschnitten 2.4 ff., die Bohrschablonen sind am Ende dieses Handbuchs.

  • Seite 35: Decken- Und Wandmontage

    -orte betrifft (siehe 2.1.2). Bereits die Basic-Version erfüllt die IP54-Norm, IT- und Secure- Modelle sind wetterfest nach IP65. Die häufigsten Montagearten sind aber die an einer Wand oder Decke. Im Innenbereich wird eine D24M meist an der Raumdecke angebracht. Das Super-Weitwinkelobjektiv (90°, L22) ermöglicht es, mit einer Kamera in der Raumecke, diesen nahezu vollständig einzusehen.

  • Seite 36: Wandmontage Mit Outdoor-Wandhalter

    D24M Kamera-Handbuch: MONTAGE Wandmontage mit Outdoor-Wandhalter Im Außenbereich ist die Montage der D24M an einer Gebäudewand üblich. Die Anbringung ist auch ohne zusätzlichen Wandhalter grundsätzlich möglich, es ergeben sich dann jedoch Einschränkungen im Verstellbereich des Objektivs. Wir empfehlen daher die Verwendung des praktischen Wandhalters aus dem Zubehörprogramm (Abschnitt...

  • Seite 37: Montageoptionen Für It/Secure-Modelle

    Inneren die Unterbringung zusätzlicher Module. Eck- und Masthalter (MX-OPT-MH) Eck- und Masthalter aus Ist eine Montage der MOBOTIX D24M an einem Mast oder an einer Edelstahl (in Kombination mit dem Wandhalter) Gebäudeecke vorgesehen, empfi ehlt sich der Einsatz des MOBOTIX Eck- und Masthalters.

  • Seite 38: Netzwerkanschluss Und Stromversorgung, Usv

    Einsatz der D24M nicht geeignet Hinweis Bei der MOBOTIX D24M kann die Stromversorgung auch über Switches oder Router erfolgen, die den PoE-Standard nach IEEE 802.3af unterstützen. Detaillierte Informationen zur Stromversorgung und zum Anschluss der Q24M-Kameras fi nden Sie in Abschnitt 2.11 ff .

  • Seite 39: Unterbrechungsfreie Stromversorgungen, Usv

    Unterspannungen der beteiligten Netzwerkkomponenten (z. B. Switches, Router, PoE-Switches). Da MOBOTIX-Kameras auch im Winter keine Heizung benötigen, ist die durchschnittliche Leistungsaufnahme von ca. 3 Watt vergleichsweise gering und ermöglicht eine zentrale Stromversorgung auch über längere Distanzen (max. 100 m), die dann einfach über USV abgesichert werden kann.

  • Seite 40: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz

    Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuellen Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen.
  • Seite 41 /148 D24M Kamera-Handbuch: MONTAGE Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 42: D24M-It/Secure - Lieferumfang, Bauteile, Abmessungen

    Inbusschlüssel 3 mm Hakenschlüssel Gehäusering mit Gummi-Abschlussring Montagering 1.10 Universaldübel 8 mm 1.11 Edelstahl-Unterlegscheiben Ø 5,3 mm 1.12 Edelstahl-Torxschrauben 4,5x60 mm 1.13 Torx-Schlüssel TX20 1.14 Inbusschrauben M4x16 mm 1.15 Edelstahl-Unterlegscheiben Ø 4,3 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 43: Kameragehäuse Und Anschlüsse D24M-It/Secure

    /148 D24M Kamera-Handbuch: MONTAGE 2.2.2 Kameragehäuse und Anschlüsse D24M-IT/Secure Die MOBOTIX D24M-IT/Secure setzt sich aus dem Kamerasockel (Elektronik, Objektiv und Domekuppel), dem Gehäusering und dem Montagering zusammen. Anschlüsse • Netzwerk (Ethernet-Netzwerk inkl. PoE-Stromversorgung) • MiniUSB (z. B. für ExtIO) • Einschub für MicroSD-Karte Gehäusering...

  • Seite 44: Abmessungen D24M-It/Secure

    2.2.3 Abmessungen D24M-IT/Secure Frei dreh- und schwenkbares Kameramodul Durch Drehen des Kameramoduls um die beiden Achsen kann das Objektiv genau auf den zu erfassenden Bereich ausgerichtet werden. 160 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 45: Bohrschablone Montagering D24M-It/Secure

    Falls Sie aus dem PDF drucken, stellen Sie unbedingt sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maßstabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 46: D24M-Basic - Lieferumfang, Bauteile, Abmessungen

    Domekuppel, transparent Ethernet-Kabel CAT5 0,5 m, vorinstalliert Inbusschlüssel 3 mm Hakenschlüssel 2.10 Universaldübel 8 mm 2.11 Edelstahl-Unterlegscheiben Ø5,3 mm 2.12 Edelstahl-Torxschrauben 4,5x60 mm 2.13 Torx-Schlüssel TX20 2.14 Inbusschrauben M4x16 mm 2.15 Edelstahl-Unterlegscheiben Ø 4,3 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 47: Kameragehäuse Und Anschlüsse D24M-Basic

    /148 D24M Kamera-Handbuch: MONTAGE 2.3.2 Kameragehäuse und Anschlüsse D24M-Basic Die MOBOTIX D24M-Basic besteht aus dem Kamerasockel mit der Elektronik, dem Objektiv und der Domekuppel. Anschlüsse • Netzwerk (Ethernet-Netzwerk inkl. PoE-Stromversorgung) Domekuppel Objektiveinheit netzwerkanschluss (Rückseite, siehe 2.2.2) Taster R Taster l lEDs ©...

  • Seite 48: Abmessungen D24M-Basic

    2.3.3 Abmessungen D24M-Basic Frei dreh- und schwenkbares Kameramodul Durch Drehen des Kameramoduls um die beiden Achsen kann das Objektiv genau auf den zu erfassenden Bereich ausgerichtet werden. 129 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 49: Bohrschablone D24M-Basic

    Falls Sie aus dem PDF drucken, stellen Sie unbedingt sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). Das Drucken der PDF-Datei sollte zweiseitig (zwei PDF-Seiten auf eine A4-Seite) erfolgen, damit die Bohrschablone maßstabgerecht gedruckt wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 50: Verfügbares Zubehör D24M - Übersicht

    Für den Einsatz unter besonders rauhen Bedingungen. Zur besseren Anpassung an die Umgebung ist das Vandalismus-Set in folgenden fünf Ausführungen erhältlich: Edelstahl matt, poliert, weiß pulverlackiert, schwarz pulverlackiert, silbergrau pulverlackiert. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 51 Strecken bis zu 100 m über das Netzwerkkabel sicherzustellen. Das MOBOTIX Netzwerk-Power- Adapter-Set inklusive Netzteil mit RJ45-Stecker wird benötigt, wenn die Spannungsversorgung der MOBOTIX-Kamera nicht über einen PoE- kompatiblen Switch oder Router erfolgt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 52 • MiniUSB: Direktanschluss an Kamera über separat bestellbares Kabel (max. 5 m Länge) • Ethernet: Anschluss von ExtIO an Standard PoE- Switch; maximale Verbindungslänge (Netzwerkkabel) zur Kamera 200 m © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 53: Zweidrahtleitung

    Designvarianten geliefert, kann aber auch mit der beige- fügten Aufputzdose verwendet werden. Mx2wire Mx2wire Zweidrahtleitung max. 500 m PoE out: max 7 Watt RJ45 RJ45 PoE-Switch/Injektor IEEE 802.3af TCP/IP © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 54: Montage Der Kamera Ohne Zubehör

    2.5.1 Montagehinweise Montagehinweise Die D24M ist als Allroundkamera für die Montage an Wänden bzw. Decken konzipiert. Die D24M ist als Allroundkamera für die Montage an Wänden bzw. Decken konzipiert Die direkte Montage der Kamera ohne Zubehör ist grundsätzlich immer möglich. Allerdings Die direkte Montage der Kamera ohne Zubehör ist grundsätzlich immer möglich.

  • Seite 55: Benötigte Teile

    • MOBOTIX Bohrschablone (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen der Bohrlöcher • Material und evtl. Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 56: Übersicht: Arbeitsschritte Für Alle D24M-Kameras

    2. Bohrlöcher setzen: Soweit möglich, nutzen Sie bitte die mitgelieferten Schrauben und Dübel. Verwenden Sie unbedingt die mitgelieferte Bohrschablone zur pass- genauen Anbringung der Bohrlöcher – für den Montagering der D24M-IT/Secure bzw. den Gehäuseboden der D24M-Basic (Faltblatt am Ende dieses Handbuchs).

  • Seite 57: Arbeitsschritte D24M-It/Secure

    6. Der Gehäusering wird erst im weiteren Verlauf der Montage benötigt und erst aufgesetzt, nachdem die Domekuppel zur Justierung des Objektivs ab- und wieder aufgeschraubt wurde. 7. Fahren Sie fort mit Abschnitt 2.11, Objektiv ausrichten und feinjustieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 58: Arbeitsschritte D24M-Basic

    3. lösen Sie das Kamerainnere, indem Sie zunächst die beiden blauen Klemmnocken mit der schmalen Seite des Hakenschlüssels lösen. Drehen Sie dann den gezahnten Ring mit der anderen Seite des Hakenschlüssels gegen den Uhrzeigersinn. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 59 Kamerainnere noch ohne große Krafteinwirkung drehen können. 9. Verbinden Sie das netzwerkkabel mit der Netzwerkbuchse der Kamera. 10. Fahren Sie fort mit Abschnitt 2.11, Objektiv ausrichten und feinjustieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 60: Montage Mit Aufputz-Set

    über einer Aufputz- oder Unterputzdose ist nicht möglich. direkt über einer Aufputz- oder Unterputzdose ist nicht möglich. Eine Montage des 10° Aufputz-Sets ist die richtige Wahl, wenn eine D24M an der Wand Eine Montage des 10° Aufputz-Sets ist die richtige Wahl, wenn eine D24M an der Wand montiert wird und deren Objektiv senkrecht nach unten (90°...

  • Seite 61: Aufputz-Set

    Die MOBOTIX-Kamera ist im Lieferumfang des Aufputz-Sets nicht enthalten Position Anzahl Bezeichnung Gehäuse Aufputz-Set Edelstahl-Inbusschrauben M4x35 mm Edelstahl-Unterlegscheiben Ø 4,3 mm Moosgummi-Dichtringe Verschluss-Schrauben mit Gegenmutter Kabelverschraubungen mit Gegenmutter und O-Ring-Schnur © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 62: Bohrschablone Aufputz-Set

    /148 D24M Kamera-Handbuch: MONTAGE Bohrschablone Aufputz-Set Die Bohrschablone im Maßstab 1:1 befindet sich als Faltblatt am Ende des Handbuchs 0°-Set: 160 mm 10°-Set: 166 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 63 • MOBOTIX Bohrschablone (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen der Bohrlöcher • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 64: Arbeitsschritte

    Dichtgummi liegt außen. Von innen mit schmaler Sechskantmutter fixieren. 3. Aufputz-Gehäuse befestigen: Das Aufputz-Gehäuse (ohne Kamera) mit den Torxschrauben (Lieferumfang D24M-Kamera, Pos. 1.10 – 1.12) an der vorgesehenen Position festschrauben. 4. Kabelzuführung: Kontermutter auf Netzwerkkabel aufstecken, Kabel von außen durch Dichtung zuführen und Mutter festziehen.
  • Seite 65 Überschüssiges Kabel kann im Gehäuseinneren des Aufputzhalters untergebracht werden. 8. Kamera auf dem halter montieren: Drücken Sie die D24M nun fest auf den Aufputzhalter. Die Schwalbenschwanz- Führungen auf der Rückseite des D24M-Gehäuses grei- fen exakt in die hierfür vorgesehenen Öff nungen des...

  • Seite 66: Montage Mit Deckeneinbau-Set

    Domekuppel und der schmale Dekoring, der alle Verschraubungen abdeckt, sichtbar. Domekuppel und der schmale Dekoring, der alle Verschraubungen abdeckt, sichtbar. Aus diesen Gründen ist die Montage einer D24M mit dem Deckeneinbau-Set die beliebteste Aus diesen Gründen ist die Montage einer D24M mit dem Deckeneinbau-Set die beliebteste Montageoption in den meisten Innenbereichen, die von Kunden oder der Öff entlichkeit fre-...

  • Seite 67: Deckeneinbau-Set

    /148 D24M Kamera-Handbuch: MONTAGE 2.7.2 Deckeneinbau-Set Die MOBOTIX-Kamera ist im Lieferumfang des Deckeneinbau- Sets nicht enthalten Position Anzahl Bezeichnung Decken-Montagering inkl. 4 Flachkopfschrauben Dekoring Deckeneinbau-Schlüssel Klemmteile für Schnapphaken © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 68 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 69 • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen • Zwei blaue Deckeneinbau-Schlüssel aus dem Deckeneinbau-Set • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 70: Arbeitsschritte

    3.4) in die rechteckigen Aussparungen über den Schnapphaken eingeschoben werden bis sie hörbar einrasten. 6. Kabel anschließen: Das zugeführte Netzwerkkabel über einen (handelsüblichen) Verbinder mit dem Netzwerkkabel der Kamera verbinden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 71 Flügelnocken zurück in die Ausgangsposition. Das Deckeneinbau-Set kann jetzt komplett mit der Kamera aus dem Einbauloch herausgenommen werden. 9. Fahren Sie fort mit Abschnitt 2.11, Objektiv ausrichten und feinjustieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 72: Montage Mit Vandalismus-Set

    Montage mit Vandalismus-Set 2.8.1 Montagehinweise Montagehinweise Mit dem D24M Vandalismus-Set können D24M-Kameras ohne großen Arbeits- und Mit dem D24M Vandalismus-Set können D24M-Kameras ohne großen Arbeits- und Kostenaufwand zusätzlich abgesichert bzw. verstärkt werden – ideal geeignet für den Kostenaufwand zusätzlich abgesichert bzw. verstärkt werden – ideal geeignet für den Einsatz unter besonders anspruchsvollen Bedingungen (z. B.

  • Seite 73: Lieferumfang Und Benötigte Teile

    /148 D24M Kamera-Handbuch: MONTAGE 2.8.2 lieferumfang und benötigte Teile Position Anzahl Bezeichnung Vandalismusring 2 mm Edelstahl Distanzstücke für Vandalismusring Sicherheitsschrauben M4x16 mm Zweiloch-Bit für Sicherheitsschrauben Verstärkte Domekuppel 3 mm Polycarbonat © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 74 Edelstahl, silbergrau pulverlackiert Edelstahl, weiß pulverlackiert Edelstahl, schwarz pulverlackiert Desweiteren benötigen Sie zur Montage: • Inbusschlüssel zur Demontage des Standard-Gehäuserings (in der D24M-Verpackung enthalten) • Schraubendreher mit Bit-Aufnahmemöglichkeit für den Zweiloch-Antrieb © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 75: Arbeitsschritte

    • Montieren Sie die verstärkte Domekuppel des Vandalismus- Sets. Schrauben Sie diese mit einem weichen Baumwolltuch im Uhrzeigersinn auf. Falls erforderlich, reinigen Sie die Domekuppel vor der Montage (mit einem Baumwolltuch). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 76 • Setzen Sie die vier dem Vandalismus-Set beiliegenden Distanzstücke auf. • Montieren Sie jetzt den Edelstahl-Gehäusering des Vandalismus-Sets mit den Sicherheitsschrauben und ziehen Sie diese mit dem mitgelieferten Zweiloch-Bit fest. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 77 /148 D24M Kamera-Handbuch: MONTAGE Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 78: Montage Mit Wandhalter

    2.9.1 Montagehinweise Montagehinweise Mit dem Wandhalter werden D24M Kameras im Innen- wie auch im Außenbereich kom- Mit dem Wandhalter werden D24M Kameras im Innen- wie auch im Außenbereich kom- fortabel an Wänden oder Auslegern montiert. Die IP65-Norm der Kamera bleibt dabei fortabel an Wänden oder Auslegern montiert.

  • Seite 79: Wandhalter

    D24M Kamera-Handbuch: MONTAGE 2.9.2 Wandhalter Position Anzahl Bezeichnung Wandhalter Universaldübel 8 mm Edelstahl-Unterlegscheiben Ø 6,4 mm Edelstahl-Torxschrauben 6x50 mm Wandanschlussdichtung Edelstahl-Inbusschrauben M4x16 mm Edelstahl-Unterlegscheiben Ø 4,3 mm Abdeckplatte © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 80 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 81 • MOBOTIX Bohrschablone (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel • Weiches, sauberes Baumwolltuch © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 82: Arbeitsschritte

    1. Kamera-Montagering entfernen: Schwarzen Montagering vom Gehäuse der Kamera trennen. Der Ring wird für die Montage der Kamera am Wandhalter nicht benötigt. Falls die D24M nicht mehr originalverpackt war, muss eventuell zuvor der Gehäusering mit den 4 Inbusschrauben entfernt werden.
  • Seite 83 Dann von unten Abdeckplatte mit der Kamera in die Vertiefungen einhängen und mit 4 Inbusschrauben am Wandhalter festschrauben (Inbusschlüssel mitgeliefert). 8. Fahren Sie fort mit Abschnitt 2.11, Objektiv ausrichten und feinjustieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 84: Montage Mit Eck- Und Masthalter

    Der aus 3 mm dickem Edelstahl gefertigte, überaus robuste und rostfreie Eck- und Masthalter wird (ausschließlich) in Verbindung mit dem unter Abschnitt 2.9 beschriebenen Wandhalter eingesetzt, wenn eine D24M-IT/Secure an einem Mast oder an einer Mauerecke montiert werden soll. Der für die Montage zusätzlich benötigte Wandhalter ist nicht im Lieferumfang enthalten.

  • Seite 85: Eck- Und Masthalter

    Edelstahl-Masthalter, weiß, pulverbeschichtet Edelstahl-Inbusschrauben M6x20 mm Edelstahl-Unterlegscheiben Ø 6 mm Selbstsichernde Edelstahl-Muttern M6 Edelstahl-Mastschellen Kabelverschraubungen mit Gegenmutter und O-Ring-Schnur Torxschrauben 6x80mm inkl. Dübel und Unterlegscheiben Breite: 218 mm Tiefe: 92 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 86 Bitte überprüfen Sie zunächst den vollständigen Lieferumfang des Eck- und Masthalter- Sets in der Originalverpackung. Zur Montage als Masthalter benötigen Sie noch: • Schraubendreher • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel Zur Montage als Eckhalter benötigen Sie noch: • Bohrmaschine für Dübelbohrungen •...

  • Seite 87: Montage An Masten

    Wandhalter in die Kamera verlegt werden (verdeckte Kabelführung). hinweis: Die Kabellänge ab Mast sollte mindestens 80 cm betragen! • Mastschellen des Masthalters mit Schraubendreher festziehen. Bei Bedarf können die überstehenden Enden der Mastschellen gekürzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 88: Montage An Mauer- Bzw. Gebäudeecken

    Eck- und Masthalter mit den Torxschrauben und Unterlegscheiben an der Gebäudeecke festschrauben. Um die genaue Lage der Bohrlöcher zu ermitteln, dient die Bohrschablone (Faltblatt am Ende dieses Handbuchs). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 89: Montage Des Wandhalters Am Eck- Und Masthalter

    Muttern M6 verwenden und den Wandhalter damit am Eck- und Masthalter befestigen. • Ab jetzt die weiteren Arbeitsschritte wie in Abschnitt 2.9.3, Montage mit Wandhalter - Arbeitsschritte, beschrieben ausführen! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 90: Objektiv Ausrichten Und Feinjustieren

    Sie den Objektivträger drehen und schwenken (Hinweis: Der MicroSD-Karteneinschub muss nach unten zeigen, damit das Kamera-Livebild lagerichtig angezeigt wird). Verstellen Sie die Kamerabauteile nicht gewaltsam, um die Kamera nicht zu beschädigen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 91 Den Gummi-Abschluss ring mit der Nut um den Rand des schwarzen Montagerings legen. 10. Gehäusering montieren (nur IT/Secure-Modelle): Gehäusering aufsetzen und alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel festziehen. Dabei auf den korrekten Sitz des Gummi-Abschlussrings achten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 92: Austausch Der Microsd-Karte

    • MicroSD-Karte entnehmen: Drücken Sie leicht auf die MicroSD-Karte erst MicroSD-Karte im Karteneinschub der Kamera. Die Karte nach einmal drücken springt aus dem Einschub und kann entnommen werden. (Push) herausziehen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 93: Einsetzen Einer Micro Sd-Karte

    Dateiserver / Flash-Medium aktiviert werden. Nach einem Neustart der Kamera wird die Aufzeichnung automatisch aktiviert. • Wird eine neue MicroSD-Karte verwendet, muss diese zuerst formatiert werden, wie dies in Abschnitt 3.5, MicroSD-Karten-Speicherung, beschrieben ist. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 94: Netzwerk- Und Stromanschluss

    2.13.1 hinweise zu Kabellängen und zur Stromversorgung • Die Stromversorgung der Kamera wird ausschließlich über die Ethernetbuchse der Kamera hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX Power- Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen (siehe Abschnitt 2.4, Verfügbares Zubehör D24M ): •...

  • Seite 95: Stromversorgung Mit Switch

    /148 D24M Kamera-Handbuch: MONTAGE MOBOTIX-Werkseinstellung ist die Klasse 2. In der Regel ist diese Voreinstellung bereits Variables PoE: Mehrere Kameras können gleich- passend und es muss nichts umgestellt werden. Sollte in Ihrer Anwendung allerdings die zeitig am selben Switch niedrigere Leistungsklasse 1 ausreichen, könnte es - aufgrund einer möglichen Leistungsverteilung...

  • Seite 96: Stromversorgung Mit Direktverbindung Zum Computer

    2.13.5 Stromversorgung (PoE IEEE 802.3af) mit Power-over-Ethernet-Produkten Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem Ethernet-Anschluss am PoE-Switch/Router. Der Switch/Router muss den PoE-Standard IEEE 802.3af unterstützen. IP-Adressen in den Abbildungen nur beispielhaft © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 97: Startvorgang Der Kamera

    Taster R lEDs (1 x grün, 1 x rot) Hinweise Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie in Admin Menu > Konfiguration der lEDs deaktiviert wurden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 98: D24M-Benutzerhandbuch: Inbetriebnahme Der Kamera

    172er- oder 192er-IP-Adressbereich eingerichtet. Eine MOBOTIX-Kamera muss daher ebenfalls eine IP-Adresse in diesem Bereich erhalten, damit über das Netzwerk auf sie zugegriffen werden kann. Folgende Methoden zur Einstellung der netzwerkparameter einer MOBOTIX-Kamera sind möglich: Manuell, MxCC und MxEasy oder per DHCP. Kamerasoftware im Browser ©...

  • Seite 99: Manuell Über Einen Computer Im 10Er Ip-Adressbereich

    • Die Netzwerkparameter können manuell flexibel eingestellt werden. nachteile • Computer bzw. Netzwerk muss im 10er-IP-Adressbereich arbeiten oder hierfür konfiguriert werden. • Die Einrichtung erfolgt nicht automatisch. • Die Netzwerkparameter müssen bekannt sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 100: Automatisch Mit Mxcontrolcenter Oder Mxeasy

    Die Einstellung der Netzwerkparameter der Kamera erfolgt über die kostenlose Video- Management-Software MxControlCenter oder MxEasy (siehe Abschnitt 3.2.3 bzw. Abschnitt 3.2.4). Mit beiden Programmen ist es auch möglich, die Netzwerkparameter einer MOBOTIX- Kamera automatisch zu konfi gurieren, die sich nicht im selben IP-Adressbereich wie der Computer befi ndet.

  • Seite 101: Automatisch Per Dhcp

    DHCP-Server automatisch zugeteilte IP-Adresse kann über den Lautsprecher einer an die den Sie im MOBOTIX Zubehör-Programm D24M angeschlossenen und aktivierten ExtIO angesagt werden, sobald der Startvorgang der Kamera abgeschlossen ist. Vorteile • Die Kamera kann direkt an das Zielnetzwerk angeschlossen werden.

  • Seite 102: Erste Bilder Und Wichtigste Einstellungen

    D24M-Benutzerhandbuch: InBETRIEBnAhME DER KAMERA Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzustellen bzw. zu prüfen. Wenn Ihr Netzwerk bereits im 10er-IP-Adressbereich eingerichtet sein sollte (z. B.

  • Seite 103: Geben Sie Folgenden Befehl Ein: Ifconfig Eth0

    2. Stellen Sie die zukünftigen netzwerkparameter der MOBOTIX-Kamera ein: 1. Öffnen Sie einen Webbrowser auf dem Computer und geben Sie die werkseitige IP-Adresse der MOBOTIX-Kamera in die Adresszeile des Browsers ein (z. B. 10.8.0.99 ). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX- Kamera angezeigt (siehe auch Abschnitt 3.2.2, Erste Bilder und die wichtigsten...

  • Seite 104: Erste Bilder Und Wichtigste Einstellungen Im Browser

    D24M-Benutzerhandbuch: InBETRIEBnAhME DER KAMERA 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlos- sen ist, können Sie nun die Benutzeroberfläche mit dem Kameralivebild im Webbrowser aufrufen. Internet Explorer, Firefox, Safari, Konqueror, Opera, Camino oder jeder andere grafische Browser mit aktiviertem JavaScript sind hierfür geeignet.
  • Seite 105 Weitere Informationen zu den Ansichten der Kamera finden Sie in Abschnitt 4.1.1, Die Ansichten der Kamera im Browser , im Software Kamerahandbuch Teil 2 sowie in der Online-Hilfe der Kamera-Benutzeroberfläche im Browser. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 106: Erste Bilder Und Netzwerkparameter-Einstellung Mit Mxcontrolcenter

    Alternativ oder auch zur Installation von aktuelleren Versionen können Sie sich von der MOBOTIX-Webseite den neuesten Windows-Installer als MSI -Datei herunterladen, den Sie dann manuell installieren können. Die aktuellen Versionen fi nden Sie unter www.mobotix.com im Bereich Support > Software-Downloads > MxControlCenter.
  • Seite 107 Datei MxCC.exe im Installationsverzeichnis. Nach dem ersten Starten von MxControlCenter öffnet sich der Dialog Kameras hinzufügen: Suche und Auswahl und die Anwendung sucht automatisch nach MOBOTIX-Kameras im lokalen Netzwerk. Um nachträglich eine Suche nach Kameras durchzuführen, wählen Sie im Menü...
  • Seite 108 Werkseinstellungen zurückgesetzten Kameras der Fall. Hinweis Das MxControlCenter fi ndet alle MOBOTIX-Kameras, selbst wenn sich Computer und Kameras nicht im gleichen Subnetz befi nden. Markieren Sie die Kameras, die Sie in einem Layout (einer Ansicht mit Kameras) anzeigen möchten und klicken Sie auf Ausgewählte Videoquellen hinzufügen.
  • Seite 109 öff nen erneut durch Klicken auf OK. Defi nieren von zusätzlichen Videoquellen Neben den automatisch gefundenen MOBOTIX-Kameras haben Sie die Möglichkeit, Videoquellen manuell zur Liste der Videoquellen für MxControlCenter hinzuzufügen. • Kamera: Hier können Sie eine bekannte IP-Adresse oder...

  • Seite 110: Auswählen Von Videoquellen

    Videoquellen in Fenstern gleicher Größe darstellt. Ansonsten werden die ausgewählten Videoquellen nur in das MxCC-System übernommen und können dann später zum Erstellen von „Layouts“ verwendet werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 111: Erste Bilder Und Einstellung Der Netzwerkparamater Mit Mxeasy

    Laufwerk ein. Der Installationsvorgang führt Sie durch die notwendigen Schritte. Alternativ oder auch zur Installation von aktuelleren Versionen können Sie sich die jeweils neueste Version von MxEasy für das gewünschte Betriebssystem von der MOBOTIX-Webseite her- unterladen ( www.mobotix.com > Support > Software-Downloads im Bereich MxEasy).
  • Seite 112 Kennwort nicht bekannt ist bzw. für die noch kein Kennwort/Benutzername in MxEasy eingegeben wurde. Sind alle gewünschten MOBOTIX-Kameras in der Liste mit Status Erreichbar markiert, können Sie mit dem Abschnitt Auswählen von Kameras weiter unten fortfahren. Für mit Status Ungültiges netzwerk markierte Kameras fi nden Sie im folgenden Abschnitt Hinweise zum Konfi gurieren dieser Kameras für „das richtige“...

  • Seite 113: Bearbeiten Der Kamera-Liste

    Liste hinzugefügt oder auch aus der Liste entfernt werden. Zusätzlich können weitere Informationen zu einer Kamera angezeigt sowie Benutzername/Kennwort einer Kamera eingegeben werden. Weitere Informationen hierzu fi nden Sie im MxEasy-Benutzerhandbuch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 114 Bildfenster sichtbaren Kamera angezeigt. Doppelklick auf ein kleines Bildfenster rechts (rot markiert) lässt das Livebild der betreff enden Kamera im großen Bildfenster erscheinen. Durch Klick auf Kameras hinzufügen können jederzeit weitere verfügbare MOBOTIX-Kameras zu MxEasy hinzugefügt werden (maximal 16 Kameras). © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 115: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)

    /148 Manuelle und automatische Inbetriebnahme - Übersicht 3.2.5 Kamerastart mit automatischer IP-Adresse (DhCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera mit DHCP- Die hier beschriebene Vorgehensweise eignet Unterstützung starten. Der DHCP-Server weist der Kamera dann automatisch eine IP-Adresse zu.

  • Seite 116: Kamerastart Mit Werkseitiger Ip-Adresse

    Im Gegensatz zum Zurücksetzen der Kamera über Admin Menu > Zurücksetzen der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitiger IP-Adresse nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 117 /148 Manuelle und automatische Inbetriebnahme - Übersicht Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 118: Virtueller Ptz

    USB-Joystick Bedienung mit der Maus und Scrollrad Bereits mit der Maus kann die vPTZ-Funktion der D24M im Browser gesteuert werden. Indem Sie eine beliebige Position auf dem am Monitor dargestellten Bild anklicken, wird diese Position zur neuen Bildmitte. Das Bild verschiebt sich und wird entsprechend angepasst.
  • Seite 119 PTZ-Funktionen), Handbuch zum MxControlCenter, Abschnitt 2.4.6 (Verwenden der vPTZ-Funktionen) und Abschnitt 3.1.4 (Bereich „PTZ-Steuerung“ der Seitenleiste). Aktuelle Versionen aller Handbücher finden Sie bei www.mobotix.com unter dem Hauptmenüpunkt „Support“ in der linken Seitenleiste („Betriebsanleitungen“). © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 120: Korrektur Der Objektivverzerrung (Nur L22)

    /148 D24M-Benutzerhandbuch: InBETRIEBnAhME DER KAMERA Korrektur der Objektivverzerrung (nur l22) Beim Einsatz einer D24M mit dem 90° Weitwinkelobjektiv L22 kommt es - aus fototechni- schen Gründen - zu einer leichten Verzerrung der Objekte vor allem an den äußeren Bildrändern. Dieser Effekt kann per Software z. B. im Browser unterdrückt werden, so dass ein neues und entsprechend korrigiertes Bild bereits live angezeigt werden kann.

  • Seite 121: Zoom Ohne Entzerrung

    Entzerrtes Bild (Zoom) Gerade bei Anwendungen mit niedriger Bildrate und nicht gezoomtem Bildern (z. B. beim Einsatz der D24M als Webcam) empfi ehlt es sich, die Objektiventzerrung zu aktivieren. Grundsätzlich kann diese Korrektur aber auch erst nachträglich bei der Recherche auf die aufgezeichneten Bilder angewendet werden.

  • Seite 122: Microsd-Karten-Speicherung

    Dialog Admin Menu > Kamerastatus jederzeit abgerufen werden. Schonende Speichernutzung durch MOBOTIX MxFFS-Dateisystem Durch die MxFFS-Formatierung der MicroSD-Karte werden die Flash-Medien von der MOBOTIX Kamera-Software gleichmäßig und daher „Speicherzellen-schonend“ beschrieben. Das bedeutet, dass alle Speicherzellen des Flash-Speichers möglichst gleich oft beschrieben bzw.
  • Seite 123 Karte gegen eine fabrikneue Karte nach einem Betriebsjahr. Überwachung der Abnutzung des Flash-Speichers (Patent angemeldet) Hierzu setzt MOBOTIX ein eigens hierfür entwickeltes und zum Patent angemeldetes Verfahren ein. Die Flash-Abnutzung kann in der Statuszeile des Livebildes eingeblendet oder über Admin Menu > Kamerastatus jederzeit abgerufen werden. Außerdem kann die Kamera auf Wunsch eine Warnmeldung versenden (z. B.

  • Seite 124: Formatieren Der Karte

    Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich nem Dateiserver/ Flash-Medium (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Klicken Sie den Button Formatieren in der Zeile SD-Flash-Karte.

  • Seite 125: Speicherung Aktivieren

    Menu > Speicherung auf Flash-Medium): externem Dateiserver/ Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist (siehe vorherigen Abschnitt 3.4.2, Formatieren der Karte ).

  • Seite 126: Zugriff Auf Kartendaten

    Zugriff auf die Daten eingegeben werden. Eine Dialogbox erscheint automatisch in MxControlCenter bzw. MxEasy. Achtung Beim Wechsel der MicroSD-Karte von einer MOBOTIX-Kamera in eine andere muss unbedingt die Zeit sowohl auf der Ursprungskamera als auch auf der Zielkamera korrekt eingestellt sein. Verwenden Sie vorzugsweise die automatische Zeitsynchronisierung über einen Zeitserver (Admin Menu >...

  • Seite 127: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera

    Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die nicht von MOBOTIX stammen.

  • Seite 128: Vollbildspeicherung

    Bildraten verfügbar ist. Der hauptvorteil der Vollbildspeicherung liegt in der besonderen Funktionalität der D24M, trotz live durchgeführter vPTZ-Aktionen immer ein maximales (Voll-)Bild zur spä- teren Recherche zur Verfügung zu haben. Diesen einzigartigen Anwendernutzen kann konstruktionsbedingt keine motorgesteuerte PTZ-Kamera bieten! ©...

  • Seite 129: Vollbildspeicherung Im Browser Aktivieren/Deaktivieren

    Die Einstellung dieser Option erfolgt im Dialog Setup Menu > Ereignissteuerung > Aufzeichnung durch Ein- oder Ausschalten der Option „Vollbildaufzeichnung“. Hinweise nachträgliche Recherche im Vollbild: Für die Vollbildspeicherung von D24M-Kameras sollten mindestens Bilder im Format MEGA bei nachträglicher Recherche in MxControlCenter oder MxEasy gespeichert werden, da ansonsten der nachträgliche Zoom keine zufrie- denstellende Bildqualität liefern kann.

  • Seite 130: Konfiguration Im Browser

    D24M-Benutzerhandbuch: InBETRIEBnAhME DER KAMERA Konfi guration im Browser 3.7.1 Übersicht Die komplette Konfi guration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh, u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfl äche.
  • Seite 131 Anwendungssituation einzustellen, da sie automatisch mehrere Kamera-Parameter konfigurieren (Quick-Control Bildprogramme). => ( Software Kamerahandbuch Teil 2 , Abschnitt 5.5.2) • Bildauflösung im livebild einstellen: Alle MOBOTIX-Kameras sind werkseitig auf eine Bildauflösung von 640x480 Pixel eingestellt. Diese Auflösung können Sie verändern bzw. individuell anpassen (Quick-Control Auflösung).
  • Seite 132 Kamera ist werkseitig deaktiviert. Aktivieren Sie sie durch Klick auf den Button Arm & Record. Hierdurch wird sowohl die Bewegungserkennung als auch die Aufzeichnung aktiviert. Bei einer Kamera mit integriertem Flash-Speicher (MOBOTIX R-Modelle bzw. Modelle mit SD-Karte) wird automatisch der Flash-Speicher als Aufzeichnungsziel verwendet.

  • Seite 133: Weitere Konfigurationsmöglichkeiten

    ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden. Weitere Informationen hierzu finden Sie in Abschnitt 5.4.2, Datum und Uhrzeit/ Zeitzonen...

  • Seite 134: Ergänzende Hinweise

    D24M-Benutzerhandbuch: InBETRIEBnAhME DER KAMERA Ergänzende hinweise 3.8.1 Wetterfestigkeit Die MOBOTIX D24M-IT/Secure ist wetterfest nach IP65 (absolut staubdicht und strahlwassergeschützt) und kann in Verbindung mit dem Wandhalter auch im Außenbereich montiert werden. Die Basic-Version der MOBOTIX D24M erreicht Schutzklasse IP54. 3.8.2 Kennwort für den Administrationsbereich Der Zugang zum Administrationsbereich der Kamera (Softbutton Admin Menu) ist erst nach Eingabe eines Benutzernamens und eines Kennworts möglich.

  • Seite 135: Ereignissteuerung Und Bewegungserkennung Aktivieren

    Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- Text- und Logo- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-...

  • Seite 136: Browser

    Leitungen aber auch durch äußere Einwirkungen hervorgerufen werden (z. B. Blitzeinschlag in Telefon- oder Stromleitungen). MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen. Bei der Installation der Kameras im Außenbereich ist daher dem Blitzschutz und den damit verbundenen...

  • Seite 137: Weitere Informationen

    /148 Ergänzende hinweise Aufgrund der hohen Rechenleistung der D24M kann es, begünstigt durch entsprechende Umgebungsbedingungen am Installationsort, zu einer relativ hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung auf dem Sensorboard kom- men. Die schwarze Metallplatte des Boards sollte im laufenden Kamerabetrieb bei abge- schraubter Domekuppel nicht direkt berührt werden.
  • Seite 138 IP-Adresse des gesuchten Gerätes bekannt sein muss. CamIO Schaltmodul von MOBOTIX, über das die Kamera direkt Lampen und Sirenen betätigen und externe Audiokomponenten (Lautsprecher und Mikrofone) verwenden kann. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
  • Seite 139 Kamera in meist runder und kompakter Bauform, deren Objektiv im Raum ausgerichtet werden kann und durch ein transparentes Kuppelgehäuse geschützt wird. Dualdome Domkamera mit zwei Objektiven und Bildsensoren wie die MOBOTIX D12D, die unabhängig voneinander z. B. Weitwinkel- und Teleaufnahmen liefern. Abkürzung für Digitaler Videorekorder.
  • Seite 140 Datenaustausch zwischen allen in einem lokalen Netzwerk (LAN) angeschlossenen Geräten (Computer, Drucker, Netzwerkkameras etc.). ExtIO Schaltmodul von MOBOTIX, über das die Kamera direkt Lampen, Sirenen und Türöffner betätigen sowie externe Audiokomponenten (Lautsprecher und Mikrofone) verwenden kann. Fixdome Kamera ohne bewegte Teile in einem Kuppel- bzw. Domgehäuse.
  • Seite 141 Grafiken wie z. B. ein Lageplan der Kameras eingearbeitet sein. Abkürzung für Light Emitting Diode (dt. „Leuchtdiode“), ein elektronisches Halbleiter-Bauelement an den Kameras und Zusatzmodulen von MOBOTIX, das Licht ausstrahlt, wenn Strom in Durchlassrichtung durch das Element fließt.
  • Seite 142 Videomanagement-Software von MOBOTIX für kleine und kompakte Kameranetzwerke mit bis zu 16 Kameras. MxPEG Von MOBOTIX entwickeltes Verfahren zum Komprimieren und Speichern von Bild- und Videodaten mit geringer Netzwerkbelastung und hoher Bildqualität. Mit dem MxPEG-ActiveX-Steuerelement können Video- und Audiodaten von MOBOTIX-Kameras in anderen Anwendungen (u. a. im Internet Explorer) dargestellt werden.
  • Seite 143 Dt. „Assistent“; Bezeichnung für eine Software-Komponente, die einem Anwender bei der Installation oder Einrichtung eines gewünschten Programms assistiert und ihm durch einfache Abfragen die richtigen Konfigurationen herleitet. WLAN Drahtloses, lokal begrenztes Funknetzwerk zum Aufbau von Internetverbindungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 144: Konformitätserklärung

    Name und Unterschrift Place & date of issue Name and signature Lieu et date Nom et signature © MOBOTIX AG • Security-Vision-Systems • Made in Germany © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com www.mobotix.com • info@mobotix.com...
  • Seite 145 Fax: +49 6302 9816-190 Finanzamt: Kaiserslautern http://www.mobotix.com Umsatzsteuer-Identifi kationsnummer: info@mobotix.com DE202203501 Die jeweils neueste Version dieses Dokuments fi nden Sie auf www.mobotix.com in der Rubrik Support. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 146 /148 Q24M-Kamerahandbuch: Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 147 /148 Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 148 über SD-Karte, extern via Netzwerk Win/Lin/Mac Recording DIe D24M MonoDome Kamera passt sich perfekt ihren Aufgaben an. Wechselobjektive, diverse Montage- via Netzwerk auf PC und Ausstattungsvarianten bis hin zum Vandalismus-Set erlauben unzählige EInsatzmöglichkeiten. bis 1 Terabyte Mikrofon & Lautsprecher...
