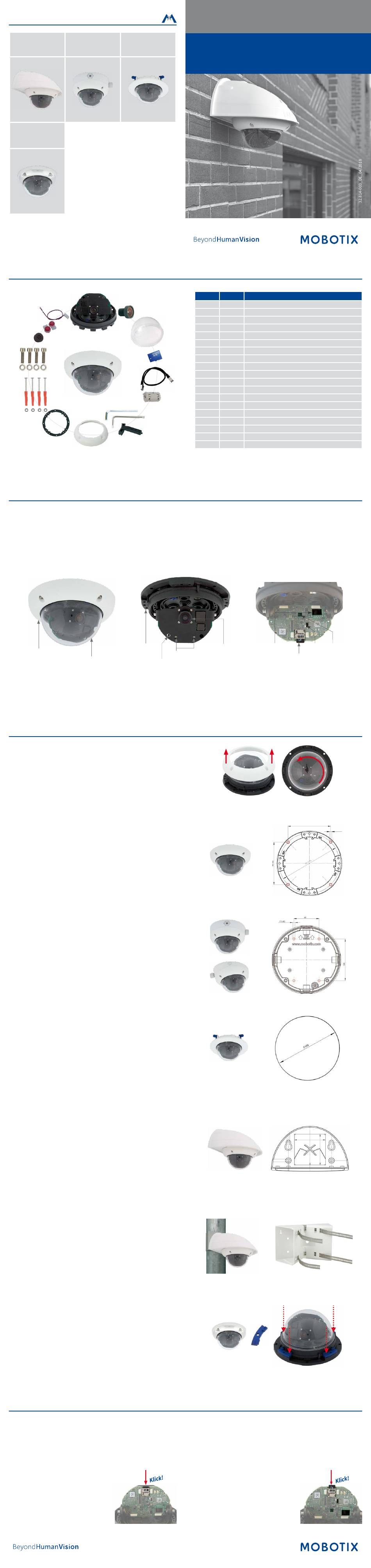

Mobotix D26 Dome Anleitung

Zubehör
Mx-D26A/B*
mit Aufputz-Set/
mit Outdoor-Wandhalter
Aufputz-Set 10°
Mx-D26A/B*
mit Vandalismus-Set
*Variante Mx-D26B unterstützt MOBOTIX MxBus-Module
Lieferumfang D26
1.19
1.18
1.17
1.16
1.15
1.14
1.13
1.12
1.11
Anschlüsse und Inbetriebnahme der D26
Weitere Informationen zur Montage und zum Anschluss der D26 finden Sie im D25-Kamerahandbuch (PDF verfügbar auf www.mobotix.com > Support >
Download Center > Dokumentation > Betriebsanleitungen).
Bitte beachten Sie das geänderte Verfahren zum Auswählen spezieller Startoptionen der Kamera (siehe «Startoptionen der D26» auf Seite 2) und dass die
Kamera nur noch über einen Taster ("R") verfügt. Die weitere Inbetriebnahme der D26 erfolgt wie im D25-Kamerahandbuch in Kapitel 3, «Inbetriebnahme
der Kamera», aufgeführt.
Gehäusering
*Zur Unterdrückung elektromagnetischer Störungen befestigen Sie den beiliegenden Klappferrit (Pos. 1.6) am vorinstallierten Ethernet-Kabel der Kamera.
Der Klappferrit sollte dabei so nah wie möglich am Kameragehäuse positioniert sein.
Montageoptionen der D26
Kamera zur Montage vorbereiten
Entfernen Sie den Gehäusering und schrauben Sie die Domkuppel ab.
Wand- und Deckenmontage ohne Zubehör
Nach dem Bohren der Bohrlöcher (siehe «Bohrschablonen») wird der Mon-
tagering der D26 mit Dübeln und Schrauben an der vorgesehenen Position
befestigt. Danach wird die Verkabelung angeschlossen und die Kamera
ausgerichtet sowie das Objektiv scharfgestellt (siehe «Inbetriebnahme der
D26»). Zuletzt werden Domkuppel und Gehäusering montiert.
Montage mit Aufputz-Set/Aufputz-Set 10° (Zubehör)
Nach dem Bohren der Bohrlöcher (siehe «Bohrschablonen») wird das
Aufputz-Set mit Dübeln und Schrauben an der vorgesehenen Position
befestigt und die Verkabelung in das Aufputz-Set verlegt. Danach wird
der Montagering der D26 entfernt, die Verkabelung wird angeschlossen
und die Kamera auf dem Aufputz-Set montiert. Zuletzt werden Domkuppel
und Gehäusering montiert.
Montage mit Unterputzmontage-Set (Zubehör)
Nach dem Herstellen des Ausschnitts (siehe «Bohrschablonen») wird der
Montagering der D26 entfernt und die Kamera im Unterputzmontage-Set
montiert. Danach wird die Verkabelung angeschlossen, die Kamera mit
dem Unterputzmontage-Set in den Ausschnitt eingesetzt und dort mit
den Flügelnocken fixiert. Zuletzt wird der Dekoring aufgesetzt und mit
den Hakenschlüsseln festgezogen.

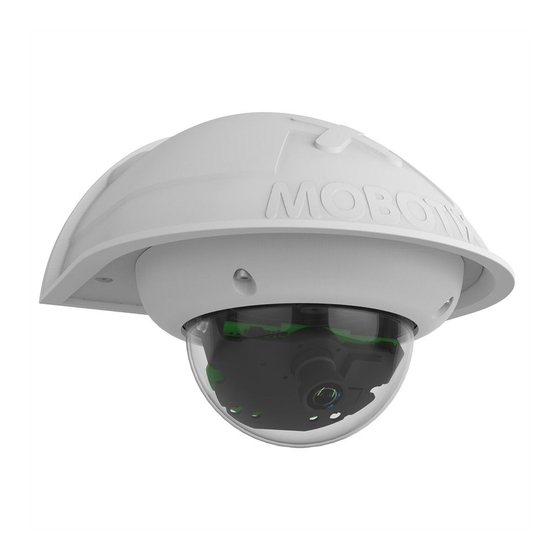

Montage mit Outdoor-Wandhalter (Zubehör)
Entfernen Sie zunächst die Abdeckplatte des Outdoor-Wandhalter. Nach dem
Bohren der Bohrlöcher (siehe «Bohrschablonen») wird der Outdoor-Wandhalter
mit Dübeln und Schrauben an der vorgesehenen Position befestigt und
die Verkabelung in den Halter verlegt. Danach wird der Montagering der
D26 entfernt, die Verkabelung wird angeschlossen und die Kamera auf der
Abdeckplatte des Outdoor-Wandhalter eingerastet. Anschließend wird die
Abdeckplatte mitsamt der Kamera am Outdoor-Wandhalter angebracht.
Zuletzt werden Domkuppel und Gehäusering montiert.
Montage mit Eck- und Masthalter und Outdoor-Wandhalter (Zubehör)
Führen Sie die Verkabelung von hinten durch den Eck- und Masthalter und
schrauben Sie diesen mit den Schellen am Mast fest. Anschließend bringen
Sie den Outdoor-Wandhalter am Eck- und Masthalter an.
Die weitere Montage der D26 erfolgt wie oben unter «Montage mit
Outdoor-Wandhalter (Zubehör)» beschrieben.
Montage des Vandalismus-Set (Zubehör)
Montieren Sie die verstärkte Domkuppel und setzen Sie die vier Distanzstücke
auf den Montagering. Setzen Sie anschließend den Edelstahl-Gehäusering
auf und schrauben Sie ihn mit den Sicherheitsschrauben fest.
SD-Karte einsetzen/tauschen
Bei allen Kameramodellen kann die eingebaute MicroSD-Karte (SDXC) zur Speicherung von Videodaten verwendet werden. Verfahren Sie wie in der fol-
genden Anleitung gezeigt, um die MicroSD-Karte gegen eine andere auszutauschen. Empfehlungen für zuverlässige SD-Karten finden Sie auf der MOBOTIX
Website www.mobotix.com > Support > Download Center > Dokumentation > White Lists im Dokument MicroSD-Karten-Whitelist für MOBOTIX-Kameras.
Wenn Sie die SD-Karte ersetzen, stellen Sie sicher, dass die Aufzeichnung zuvor im Browser deaktiviert wurde (Admin Menu > Speicherung > Speicherung
auf externem Dateiserver / Flash-Medium; dort wird die Speicherung nach erfolgtem Austausch auch wieder aktiviert).
1. SD-Karte entnehmen
Ist bereits eine MicroSD-Karte installiert, drü-
cken Sie vorsichtig mit einem Finger in Pfeil-
richtung, bis ein Klicken zu hören ist und lassen
wieder los. Die Karte steht jetzt etwas weiter
heraus und lässt sich entnehmen.
Mx-D26A/B* Mx-D26A/B*
mit
Unterputzmontage-Set
1.1
1.2
1.7
1.8
1.9
1.10
Montage-
ring
Domkuppel
D26 Dome
Quick Install
Position Anzahl
1.1 1
1.2 1
1.3 1.3 1
1.4 1
1.5 1
1.6 1
1.7 1
1.4
1.8 1
1.9 1
1.10 1
1.11 1
1.5
1.12 4
1.13 4
1.14 4
1.6
1.15 4
1.16 4
1.17 1
1.18 2
1.19 1
Objektiv
LEDs
Taster R
2. SD-Karte einsetzen
Setzen Sie die MicroSD-Karte ein und drücken
Sie diese vorsichtig mit einem Finger in Pfeil-
richtung, bis erneut ein Klicken zu hören ist.
Stellen Sie sicher, dass die SD-Karte vollständig
eingerastet ist.
Bezeichnung
Kameragehäuse
Objektiv (nicht bei D26 Body)
Domkuppel, transparent
MicroSD-Karte (SDXC, SDHC vorinstalliert)
Ethernet-Kabel CAT5 0,5 m (vorinstalliert)
Klappferrit
Inbusschlüssel 3 mm
Torxschlüssel TX20
Hakenschlüssel
Gehäusering
Montagering
Edelstahl-Unterlegscheiben Ø 5,3 mm
Universaldübel 8 mm
Edelstahl-Torxschrauben 4,5x60 mm
Edelstahl-Unterlegscheiben Ø 4,3 mm
Edelstahl-Inbusschrauben M4x16 mm
Einzeladerstopfen, schwarz (MxBus)
Einzeladerverbinder
MxBus-Stecker mit zweiadriger Verbindungsleitung
Netzwerkan-
USB
schluss*
Einschub MicroSD-Karte
100 mm
4x
MxBus
Ø 5,5 mm
