EINBAU
Aufgrund des hohen Leistungsausganges des MRX-T17, wird beim
Betreiben des Verstärkers eine beträchtliche Wärme produziert. Aus
diesem Grunde sollte der Verstärker so installiert werden, dass eine
freie Belüftung und ein ungehinderter Wärmeabzug gewährleistet
ist; wie z.B. im Kofferraum. Ihr autorisierter Alpine-Händler nennt
Ihnen gern weitere Alternativen zum Einbauort.
1. Benutzen Sie den Verstärker als Schablone; markieren Sie die
vier Schraubenpositionen.
2. Vergewissern Sie sich, dass sich hinter der Oberfläche keine
Gegenstände befinden, die durch das Bohren beschädigt
werden könnten.
3. Bohren Sie die Schraubenlöcher.
4. Positionieren Sie den MRX-T17 über den Schraubenlöchern und
sichern Sie das Gerät mit vier Blechschrauben.
HINWEIS:
Verbinden Sie das Erdungskabel fest mit einer bereits an einem
Metallteil des Fahrzeugs vorhandenen Schraube (mit (★)
markiert) oder mit einer sauberen, blanken Metallstelle der
Fahrzeugkarosserie. Vergewissern Sie sich, dass der Erdungspunkt
geeignet ist, indem Sie den Stromdurchgang zum Minuspol (–)
der Batterie prüfen. Verbinden Sie alle Geräte mit demselben
Erdungspunkt und halten Sie die Kabel dabei so kurz wie möglich.
Dadurch lässt sich Störrauschen eliminieren.
A Blechschrauben (M4 x 20)
B Erdungskabel
C Chassis
D Löcher
4
Deutsch
INSTALLAZIONE
Per via dell'uscita ad alta potenza del MRX-T17, viene prodotto alti
livelli di calore durante l'uso dell'amplificatore. Per questo motivo,
l'amplificatore viene montato in un luogo che permetterà una
buona circolazione dell'aria, ad esempio all'interno del bagagliaio.
Per luoghi di installazione alternativi, rivolgetevi al vostro
rivenditore autorizzato della Alpine.
1. Usate l'amplificatore come mascherina e segnate i luoghi delle
quattro viti.
2. Assicuratevi che non ci siano alcuni oggetti dietro la superficie,
altrimenti questi oggetti potrebbero danneggiarsi quando
trapanate i fori.
3. Trapanate i fori delle viti.
4. Tenete il MRX-T17 appoggiato ai fori delle viti e fissatelo con
quattro viti autofilettanti.
NOTA:
Per collegare il filo di massa in modo sicuro, utilizzate una vite
già presente sulla parte metallica del veicolo (contrassegnata da
(★)) o un punto metallico pulito e spoglio sullo chassis del veicolo.
Verificate l' e fficacia della massa controllando la continuità rispetto
al terminale (–) della batteria. Collegate tutta l'apparecchiatura
allo stesso punto di massa assicurandovi che la lunghezza del cavo
sia il più corta possibile. Queste procedure consentono di eliminare
i disturbi.
A Viti autofilettanti (M4 x 20)
B Filo di massa
C Chassis
D Fori
B
★
C
D
Italiano
På grund av MRX-T17's höga uteffekt genereras mycket värme
när förstärkaren används. Förstärkaren måste därför monteras
på en plats där luft kan strömma fritt runt den, som t.ex. inuti
bagageutrymmet. Vänd dig till en auktoriserad Alpine återförsäljare
för alternativa installationsplatser.
1. Använd förstärkaren som mått och märk ut de fyra skruvhålen.
2. Kontrollera att det inte finns några föremål på andra sidan
3. Borra hål för skruvarna.
4. Håll MRX-T17 över skruvhålen och skruva fast den med fyra
OBSERVERA:
För säker anslutning av jordkabeln ska du använda den skruv
som redan sitter på fordonets metall (märkt med (★)) eller en
ren, blottad metallpunkt på bilens chassi. Försäkra dig om att
det är en lämplig jordpunkt genom att kontrollera kontinuiteten
i bilbatteriets minuspol (–). Anslut all utrustning till samma
jordningspunkt och med så kort kabellängd som möjligt. Dessa
åtgärder bidrar till att eliminera brus.
A Låsskruvar (M4 x 20)
B Jordkabel
C Chassi
D Hål
A
INSTALLATION
monteringsväggen som kan skadas vid borrningen.
låsskruvar.

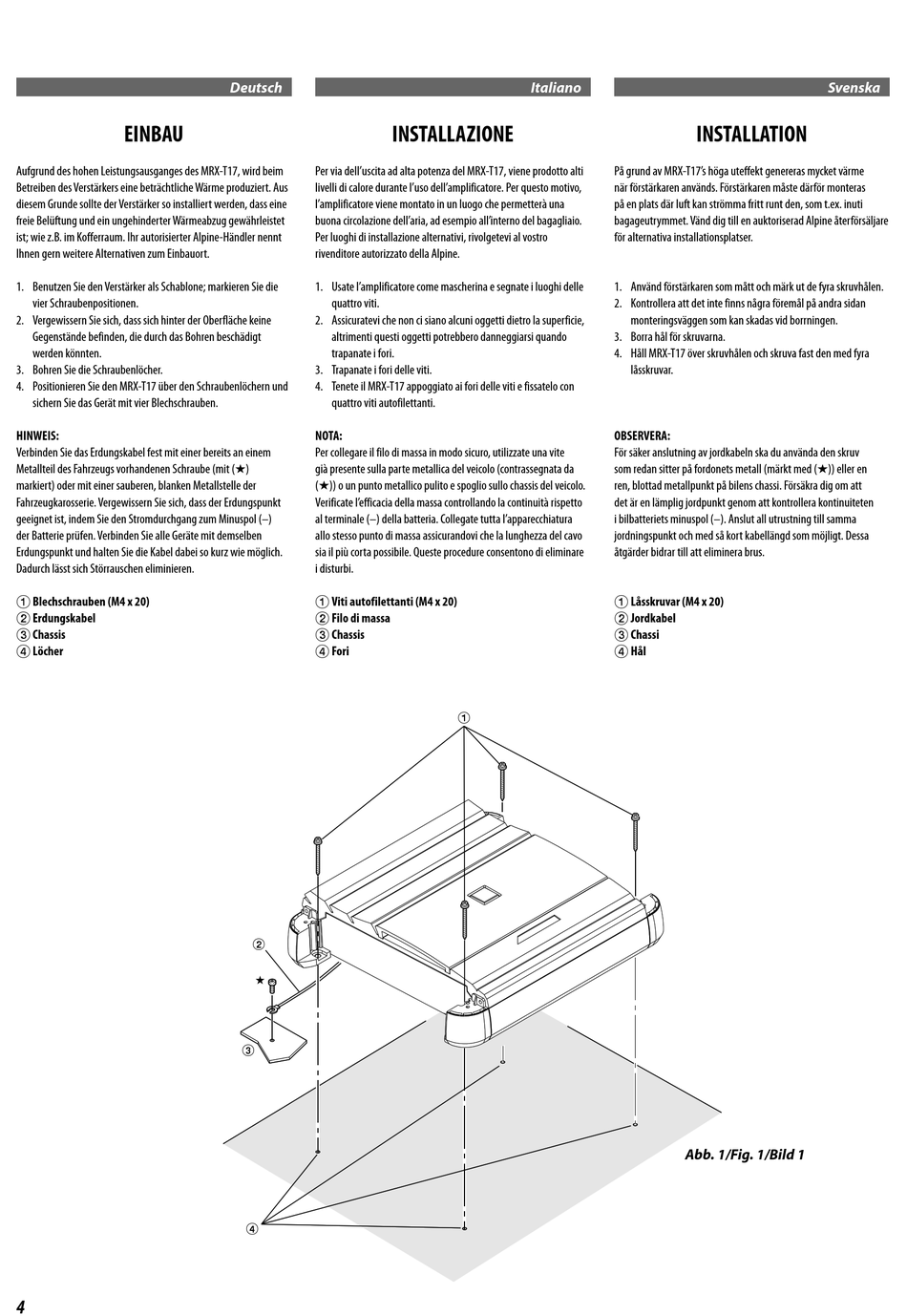

Abb. 1/Fig. 1/Bild 1
Svenska
