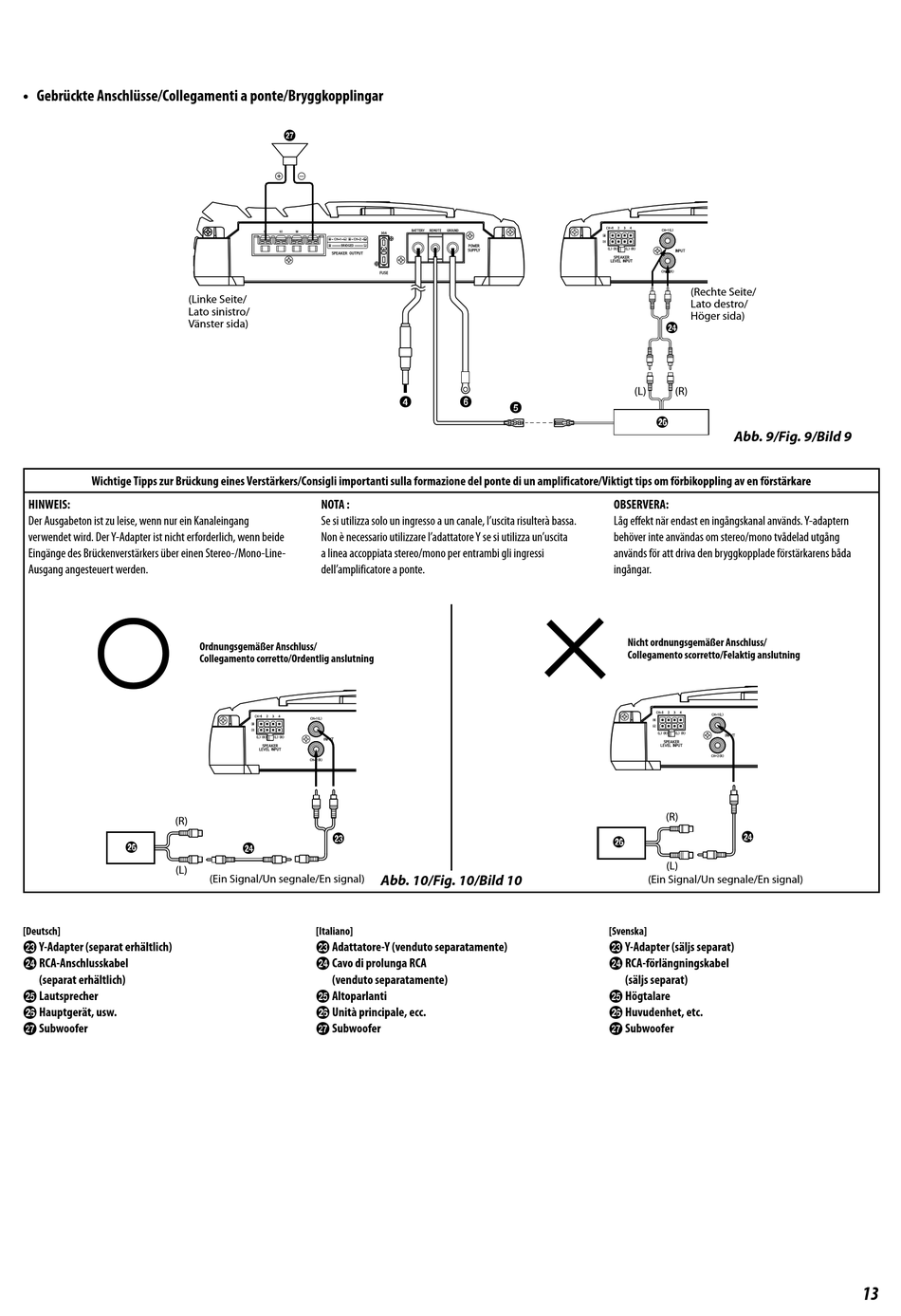

Gebrückte Anschlüsse/Collegamenti a ponte/Bryggkopplingar
(Linke Seite/
Lato sinistro/
Vänster sida)
Wichtige Tipps zur Brückung eines Verstärkers/Consigli importanti sulla formazione del ponte di un amplificatore/Viktigt tips om förbikoppling av en förstärkare
HINWEIS:
Der Ausgabeton ist zu leise, wenn nur ein Kanaleingang
verwendet wird. Der Y-Adapter ist nicht erforderlich, wenn beide
Eingänge des Brückenverstärkers über einen Stereo-/Mono-Line-
Ausgang angesteuert werden.
(R)
z
(L)
[Deutsch]
w Y-Adapter (separat erhältlich)
x RCA-Anschlusskabel
(separat erhältlich)
y Lautsprecher
z Hauptgerät, usw.
1 Subwoofer
1
NOTA :
Se si utilizza solo un ingresso a un canale, l'uscita risulterà bassa.
Non è necessario utilizzare l'adattatore Y se si utilizza un'uscita
a linea accoppiata stereo/mono per entrambi gli ingressi
dell'amplificatore a ponte.
Ordnungsgemäßer Anschluss/
Collegamento corretto/Ordentlig anslutning
w
x
(Ein Signal/Un segnale/En signal)
[Italiano]
w Adattatore-Y (venduto separatamente)
x Cavo di prolunga RCA
(venduto separatamente)
y Altoparlanti
z Unità principale, ecc.
1 Subwoofer
d
f
e
Abb. 10/Fig. 10/Bild 10
(Rechte Seite/
Lato destro/
Höger sida)
x
(L)
(R)
z
Abb. 9/Fig. 9/Bild 9
OBSERVERA:
Låg effekt när endast en ingångskanal används. Y-adaptern
behöver inte användas om stereo/mono tvådelad utgång
används för att driva den bryggkopplade förstärkarens båda
ingångar.
Nicht ordnungsgemäßer Anschluss/
Collegamento scorretto/Felaktig anslutning
(R)
x
z
(L)
(Ein Signal/Un segnale/En signal)
[Svenska]
w Y-Adapter (säljs separat)
x RCA-förlängningskabel
(säljs separat)
y Högtalare
z Huvudenhet, etc.
1 Subwoofer
13
