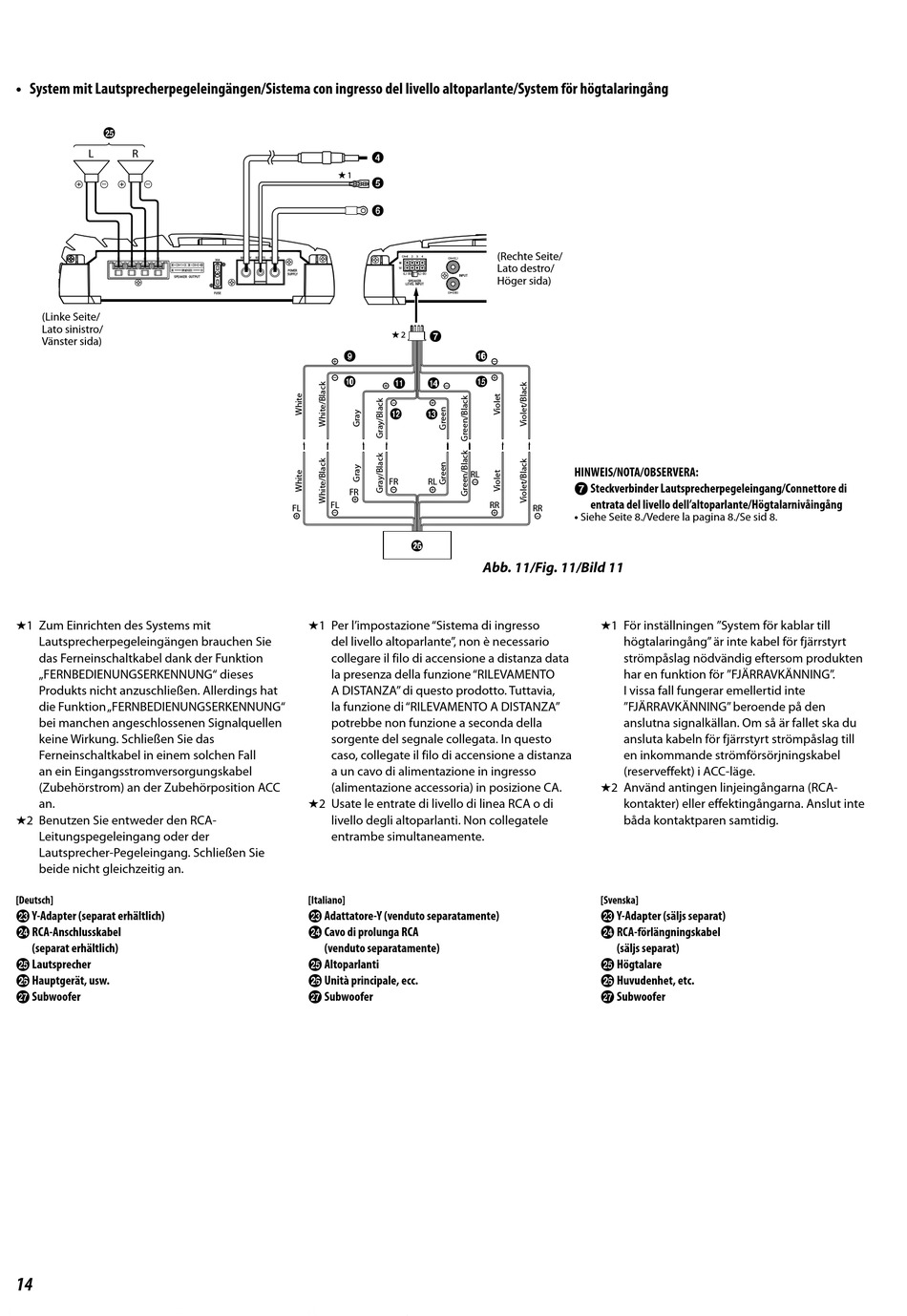

System mit Lautsprecherpegeleingängen/Sistema con ingresso del livello altoparlante/System för högtalaringång
y
L
R
(Linke Seite/
Lato sinistro/
Vänster sida)
★1 Zum Einrichten des Systems mit
Lautsprecherpegeleingängen brauchen Sie
das Ferneinschaltkabel dank der Funktion
„FERNBEDIENUNGSERKENNUNG" dieses
Produkts nicht anzuschließen. Allerdings hat
die Funktion „FERNBEDIENUNGSERKENNUNG"
bei manchen angeschlossenen Signalquellen
keine Wirkung. Schließen Sie das
Ferneinschaltkabel in einem solchen Fall
an ein Eingangsstromversorgungskabel
(Zubehörstrom) an der Zubehörposition ACC
an.
★2 Benutzen Sie entweder den RCA-
Leitungspegeleingang oder der
Lautsprecher-Pegeleingang. Schließen Sie
beide nicht gleichzeitig an.
[Deutsch]
w Y-Adapter (separat erhältlich)
x RCA-Anschlusskabel
(separat erhältlich)
y Lautsprecher
z Hauptgerät, usw.
1 Subwoofer
14
d
1
e
f
2
g
i
j
k
n
l
m
FR
RL
FR
FL
FL
z
★1 Per l'impostazione "Sistema di ingresso
del livello altoparlante", non è necessario
collegare il filo di accensione a distanza data
la presenza della funzione "RILEVAMENTO
A DISTANZA" di questo prodotto. Tuttavia,
la funzione di "RILEVAMENTO A DISTANZA"
potrebbe non funzione a seconda della
sorgente del segnale collegata. In questo
caso, collegate il filo di accensione a distanza
a un cavo di alimentazione in ingresso
(alimentazione accessoria) in posizione CA.
★2 Usate le entrate di livello di linea RCA o di
livello degli altoparlanti. Non collegatele
entrambe simultaneamente.
[Italiano]
w Adattatore-Y (venduto separatamente)
x Cavo di prolunga RCA
(venduto separatamente)
y Altoparlanti
z Unità principale, ecc.
1 Subwoofer
(Rechte Seite/
Lato destro/
Höger sida)
p
o
HINWEIS/NOTA/OBSERVERA:
RL
g Steckverbinder Lautsprecherpegeleingang/Connettore di
RR
entrata del livello dell'altoparlante/Högtalarnivåingång
RR
• Siehe Seite 8./Vedere la pagina 8./Se sid 8.
Abb. 11/Fig. 11/Bild 11
★1 För inställningen "System för kablar till
högtalaringång" är inte kabel för fjärrstyrt
strömpåslag nödvändig eftersom produkten
har en funktion för "FJÄRRAVKÄNNING".
I vissa fall fungerar emellertid inte
"FJÄRRAVKÄNNING" beroende på den
anslutna signalkällan. Om så är fallet ska du
ansluta kabeln för fjärrstyrt strömpåslag till
en inkommande strömförsörjningskabel
(reserveffekt) i ACC-läge.
★2 Använd antingen linjeingångarna (RCA-
kontakter) eller effektingångarna. Anslut inte
båda kontaktparen samtidig.
[Svenska]
w Y-Adapter (säljs separat)
x RCA-förlängningskabel
(säljs separat)
y Högtalare
z Huvudenhet, etc.
1 Subwoofer
