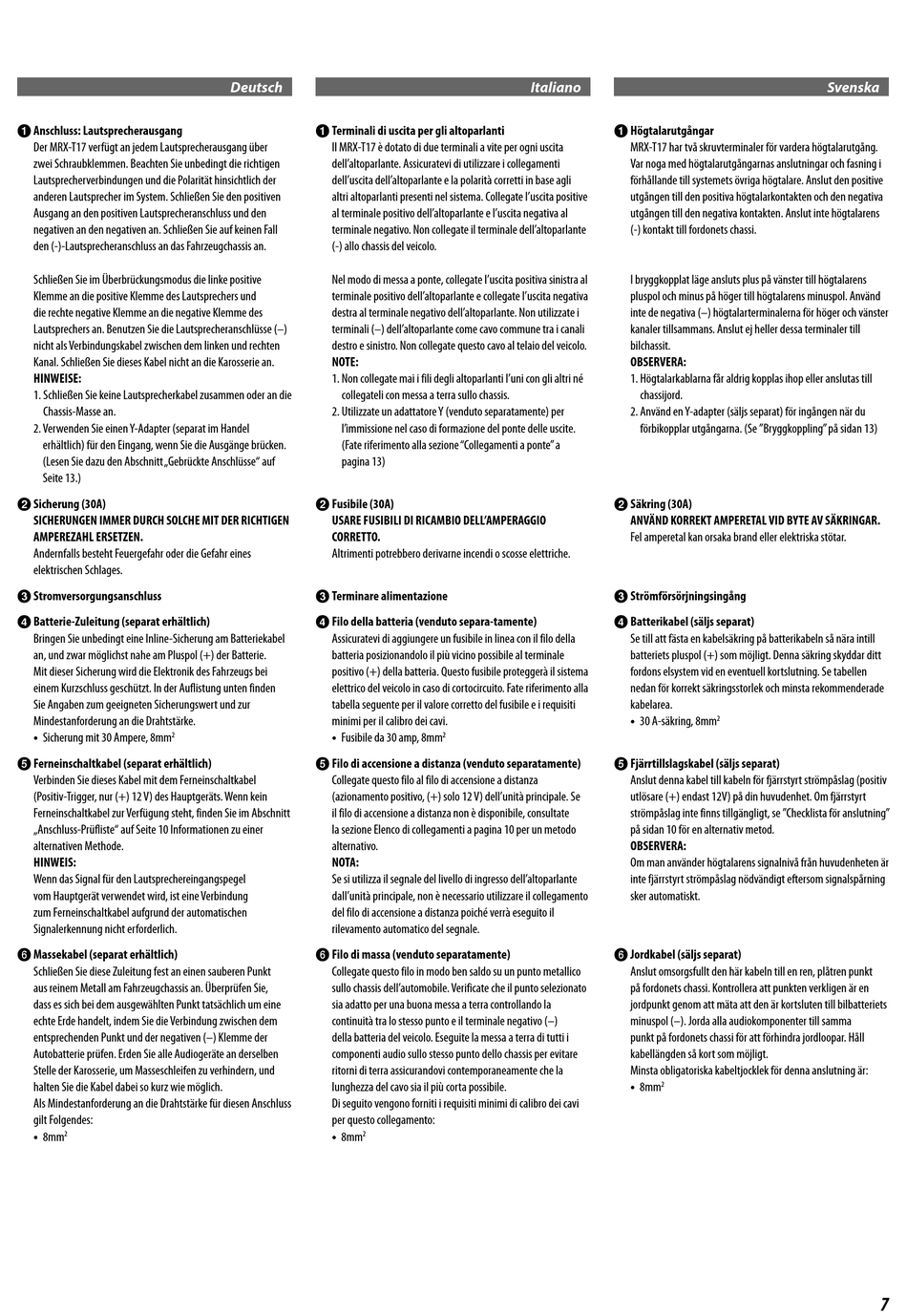

a Anschluss: Lautsprecherausgang
Der MRX-T17 verfügt an jedem Lautsprecherausgang über
zwei Schraubklemmen. Beachten Sie unbedingt die richtigen
Lautsprecherverbindungen und die Polarität hinsichtlich der
anderen Lautsprecher im System. Schließen Sie den positiven
Ausgang an den positiven Lautsprecheranschluss und den
negativen an den negativen an. Schließen Sie auf keinen Fall
den (-)-Lautsprecheranschluss an das Fahrzeugchassis an.
Schließen Sie im Überbrückungsmodus die linke positive
Klemme an die positive Klemme des Lautsprechers und
die rechte negative Klemme an die negative Klemme des
Lautsprechers an. Benutzen Sie die Lautsprecheranschlüsse (–)
nicht als Verbindungskabel zwischen dem linken und rechten
Kanal. Schließen Sie dieses Kabel nicht an die Karosserie an.
HINWEISE:
1. Schließen Sie keine Lautsprecherkabel zusammen oder an die
Chassis-Masse an.
2. Verwenden Sie einen Y-Adapter (separat im Handel
erhältlich) für den Eingang, wenn Sie die Ausgänge brücken.
(Lesen Sie dazu den Abschnitt „Gebrückte Anschlüsse" auf
Seite 13.)
b Sicherung (30A)
SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN
AMPEREZAHL ERSETZEN.
Andernfalls besteht Feuergefahr oder die Gefahr eines
elektrischen Schlages.
c Stromversorgungsanschluss
d Batterie-Zuleitung (separat erhältlich)
Bringen Sie unbedingt eine Inline-Sicherung am Batteriekabel
an, und zwar möglichst nahe am Pluspol (+) der Batterie.
Mit dieser Sicherung wird die Elektronik des Fahrzeugs bei
einem Kurzschluss geschützt. In der Auflistung unten finden
Sie Angaben zum geeigneten Sicherungswert und zur
Mindestanforderung an die Drahtstärke.
•
2
Sicherung mit 30 Ampere, 8mm
e Ferneinschaltkabel (separat erhältlich)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel
(Positiv-Trigger, nur (+) 12 V) des Hauptgeräts. Wenn kein
Ferneinschaltkabel zur Verfügung steht, finden Sie im Abschnitt
„Anschluss-Prüfliste" auf Seite 10 Informationen zu einer
alternativen Methode.
HINWEIS:
Wenn das Signal für den Lautsprechereingangspegel
vom Hauptgerät verwendet wird, ist eine Verbindung
zum Ferneinschaltkabel aufgrund der automatischen
Signalerkennung nicht erforderlich.
f Massekabel (separat erhältlich)
Schließen Sie diese Zuleitung fest an einen sauberen Punkt
aus reinem Metall am Fahrzeugchassis an. Überprüfen Sie,
dass es sich bei dem ausgewählten Punkt tatsächlich um eine
echte Erde handelt, indem Sie die Verbindung zwischen dem
entsprechenden Punkt und der negativen (–) Klemme der
Autobatterie prüfen. Erden Sie alle Audiogeräte an derselben
Stelle der Karosserie, um Masseschleifen zu verhindern, und
halten Sie die Kabel dabei so kurz wie möglich.
Als Mindestanforderung an die Drahtstärke für diesen Anschluss
gilt Folgendes:
•
8mm
2
Deutsch
a Terminali di uscita per gli altoparlanti
Il MRX-T17 è dotato di due terminali a vite per ogni uscita
dell'altoparlante. Assicuratevi di utilizzare i collegamenti
dell'uscita dell'altoparlante e la polarità corretti in base agli
altri altoparlanti presenti nel sistema. Collegate l'uscita positive
al terminale positivo dell'altoparlante e l'uscita negativa al
terminale negativo. Non collegate il terminale dell'altoparlante
(-) allo chassis del veicolo.
Nel modo di messa a ponte, collegate l'uscita positiva sinistra al
terminale positivo dell'altoparlante e collegate l'uscita negativa
destra al terminale negativo dell'altoparlante. Non utilizzate i
terminali (–) dell'altoparlante come cavo commune tra i canali
destro e sinistro. Non collegate questo cavo al telaio del veicolo.
NOTE:
1. Non collegate mai i fili degli altoparlanti l'uni con gli altri né
collegateli con messa a terra sullo chassis.
2. Utilizzate un adattatore Y (venduto separatamente) per
l'immissione nel caso di formazione del ponte delle uscite.
(Fate riferimento alla sezione "Collegamenti a ponte" a
pagina 13)
b Fusibile (30A)
USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO
CORRETTO.
Altrimenti potrebbero derivarne incendi o scosse elettriche.
c Terminare alimentazione
d Filo della batteria (venduto separa-tamente)
Assicuratevi di aggiungere un fusibile in linea con il filo della
batteria posizionandolo il più vicino possibile al terminale
positivo (+) della batteria. Questo fusibile proteggerà il sistema
elettrico del veicolo in caso di cortocircuito. Fate riferimento alla
tabella seguente per il valore corretto del fusibile e i requisiti
minimi per il calibro dei cavi.
•
Fusibile da 30 amp, 8mm
e Filo di accensione a distanza (venduto separatamente)
Collegate questo filo al filo di accensione a distanza
(azionamento positivo, (+) solo 12 V) dell'unità principale. Se
il filo di accensione a distanza non è disponibile, consultate
la sezione Elenco di collegamenti a pagina 10 per un metodo
alternativo.
NOTA:
Se si utilizza il segnale del livello di ingresso dell'altoparlante
dall'unità principale, non è necessario utilizzare il collegamento
del filo di accensione a distanza poiché verrà eseguito il
rilevamento automatico del segnale.
f Filo di massa (venduto separatamente)
Collegate questo filo in modo ben saldo su un punto metallico
sullo chassis dell'automobile. Verificate che il punto selezionato
sia adatto per una buona messa a terra controllando la
continuità tra lo stesso punto e il terminale negativo (–)
della batteria del veicolo. Eseguite la messa a terra di tutti i
componenti audio sullo stesso punto dello chassis per evitare
ritorni di terra assicurandovi contemporaneamente che la
lunghezza del cavo sia il più corta possibile.
Di seguito vengono forniti i requisiti minimi di calibro dei cavi
per questo collegamento:
•
8mm
2
Italiano
2
a Högtalarutgångar
MRX-T17 har två skruvterminaler för vardera högtalarutgång.
Var noga med högtalarutgångarnas anslutningar och fasning i
förhållande till systemets övriga högtalare. Anslut den positive
utgången till den positiva högtalarkontakten och den negativa
utgången till den negativa kontakten. Anslut inte högtalarens
(-) kontakt till fordonets chassi.
I bryggkopplat läge ansluts plus på vänster till högtalarens
pluspol och minus på höger till högtalarens minuspol. Använd
inte de negativa (–) högtalarterminalerna för höger och vänster
kanaler tillsammans. Anslut ej heller dessa terminaler till
bilchassit.
OBSERVERA:
1. Högtalarkablarna får aldrig kopplas ihop eller anslutas till
chassijord.
2. Använd en Y-adapter (säljs separat) för ingången när du
förbikopplar utgångarna. (Se "Bryggkoppling" på sidan 13)
b Säkring (30A)
ANVÄND KORREKT AMPERETAL VID BYTE AV SÄKRINGAR.
Fel amperetal kan orsaka brand eller elektriska stötar.
c Strömförsörjningsingång
d Batterikabel (säljs separat)
Se till att fästa en kabelsäkring på batterikabeln så nära intill
batteriets pluspol (+) som möjligt. Denna säkring skyddar ditt
fordons elsystem vid en eventuell kortslutning. Se tabellen
nedan för korrekt säkringsstorlek och minsta rekommenderade
kabelarea.
•
2
30 A-säkring, 8mm
e Fjärrtillslagskabel (säljs separat)
Anslut denna kabel till kabeln för fjärrstyrt strömpåslag (positiv
utlösare (+) endast 12V) på din huvudenhet. Om fjärrstyrt
strömpåslag inte finns tillgängligt, se "Checklista för anslutning"
på sidan 10 för en alternativ metod.
OBSERVERA:
Om man använder högtalarens signalnivå från huvudenheten är
inte fjärrstyrt strömpåslag nödvändigt eftersom signalspårning
sker automatiskt.
f Jordkabel (säljs separat)
Anslut omsorgsfullt den här kabeln till en ren, plåtren punkt
på fordonets chassi. Kontrollera att punkten verkligen är en
jordpunkt genom att mäta att den är kortsluten till bilbatteriets
minuspol (–). Jorda alla audiokomponenter till samma
punkt på fordonets chassi för att förhindra jordloopar. Håll
kabellängden så kort som möjligt.
Minsta obligatoriska kabeltjocklek för denna anslutning är:
•
8mm
2
Svenska
7
